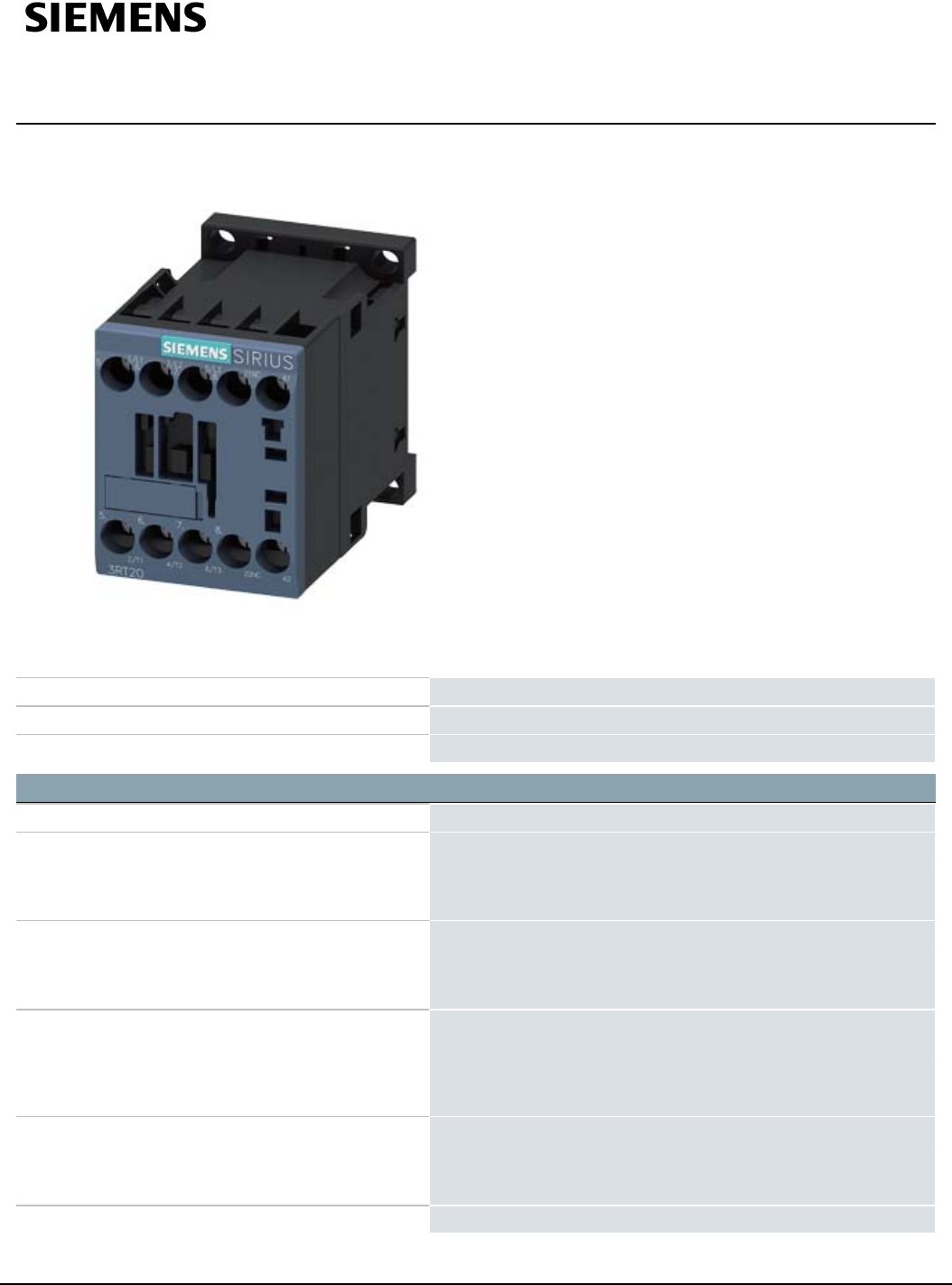

Hoja de datos 3RT2017-1AP02 contactor, AC-3, 5,5 kW / 400 Nombre comercial del producto SIRIUS Designación del producto Contactor de potencia Denominación del tipo de producto 3RT2 Datos técnicos generales Tamaño del contactor S00 Ampliación del producto ● Módulo de función para comunicación No ● interruptor auxiliar Sí Resistencia a tensión de choque ● del circuito principal valor asignado 6 kV ● del circuito auxiliar valor asignado 6 kV Tensión máxima admitida para separación de protecci
● con AC 7,3g / 5 ms, 4,7g / 10 ms Resistencia a choques con choque sinusoidal ● con AC 11,4g / 5 ms, 7,3g / 10 ms Vida útil mecánica (ciclos de maniobra) ● del contactor típico 30 000 000 ● del contactor con bloque de contactos auxiliares montado para equipo electrónico típico 5 000 000 ● del contactor con bloque de contactos auxiliares montado típico 10 000 000 Designaciones de referencia según DIN 40719, ampliado según IEC 204-2 según IEC 750 K Designaciones de referencia según IEC 813462:200
— hasta 230 V con valor de pico de intensidad n=20 valor asignado 7,2 A — hasta 400 V con valor de pico de intensidad n=20 valor asignado 7,2 A — hasta 500 V con valor de pico de intensidad n=20 valor asignado 7,2 A — hasta 690 V con valor de pico de intensidad n=20 valor asignado 6,7 A ● con AC-6a — hasta 230 V con valor de pico de intensidad n=30 valor asignado 4,8 A — hasta 400 V con valor de pico de intensidad n=30 valor asignado 4,8 A — hasta 500 V con valor de pico de intensidad n=30 valor
● con 1 vía de circulación de corriente con DC-3 con DC-5 — con 24 V valor asignado 20 A — con 110 V valor asignado 0,1 A ● con 2 vías de corriente en serie con DC-3 con DC-5 — con 24 V valor asignado 20 A — con 110 V valor asignado 0,35 A ● con 3 vías de corriente en serie con DC-3 con DC-5 — con 24 V valor asignado 20 A — con 110 V valor asignado 20 A — con 220 V valor asignado 1,5 A — con 440 V valor asignado 0,2 A — con 600 V valor asignado 0,2 A Potencia de empleo ● con AC-1 — con 230
Tipo de corriente de la alimentación de tensión de mando AC Tensión de alimentación del circuito de mando con AC ● con 50 Hz valor asignado 230 V ● con 60 Hz valor asignado 230 V Factor de rango de trabajo tensión de alimentación de mando valor asignado de la bobina con AC ● con 50 Hz 0,8 ... 1,1 ● con 60 Hz 0,85 ...
● con 60 V valor asignado 6A ● con 110 V valor asignado 3A ● con 125 V valor asignado 2A ● con 220 V valor asignado 1A ● con 600 V valor asignado 0,15 A Intensidad de empleo con DC-13 ● con 24 V valor asignado 10 A ● con 48 V valor asignado 2A ● con 60 V valor asignado 2A ● con 110 V valor asignado 1A ● con 125 V valor asignado 0,9 A ● con 220 V valor asignado 0,3 A ● con 600 V valor asignado 0,1 A Confiabilidad de contacto de los contactos auxiliares una conexión errónea por 100 mi
Tipo de fijación ● montaje en serie fijación por tornillo y abroche a perfil DIN de 35 mm según DIN EN 60715 Sí Altura 58 mm Anchura 45 mm Profundidad 73 mm Distancia que debe respetarse ● para montaje en serie — hacia adelante 10 mm — hacia arriba 10 mm — hacia abajo 10 mm — hacia un lado 0 mm ● a piezas puestas a tierra — hacia adelante 10 mm — hacia arriba 10 mm — hacia un lado 6 mm — hacia abajo 10 mm ● a piezas bajo tensión — hacia adelante 10 mm — hacia arriba 10 mm — hacia
Sección de conductor conectable para contactos auxiliares ● monofilar o multifilar 0,5 ... 4 mm² ● alma flexible con preparación de los extremos de cable 0,5 ... 2,5 mm² Tipo de secciones de conductor conectables ● para contactos auxiliares — monofilar o multifilar 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² — alma flexible con preparación de los extremos de cable 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) ● con cables AWG para contactos auxiliares 2x (20 ... 16), 2x (18 ...
General Product Approval EMC KC Functional Safety/Safety of Machinery Declaration of Conformity Type Examination Certificate Miscellaneous Test Certificates Type Test Certificates/Test Report Marine / Shipping Special Test Certificate Marine / Shipping other Confirmation Más información Information- and Downloadcenter (Catálogos, Folletos,…) www.siemens.com/sirius/catalogs Industry Mall (sistema de pedido online) https://mall.industry.siemens.
45 73 35 50 57.5 29.8 5 1.2 3.
3RT2017-1AP02 Página 11/12 14/09/2019 Sujeto a cambios © Copyright Siemens
5/L3 6/T3 21 3/L2 4/T2 1/L1 A1 Última modificación: 3RT2017-1AP02 Página 12/12 22 2/T1 A2 -Q 04/09/2019 14/09/2019 Sujeto a cambios © Copyright Siemens
