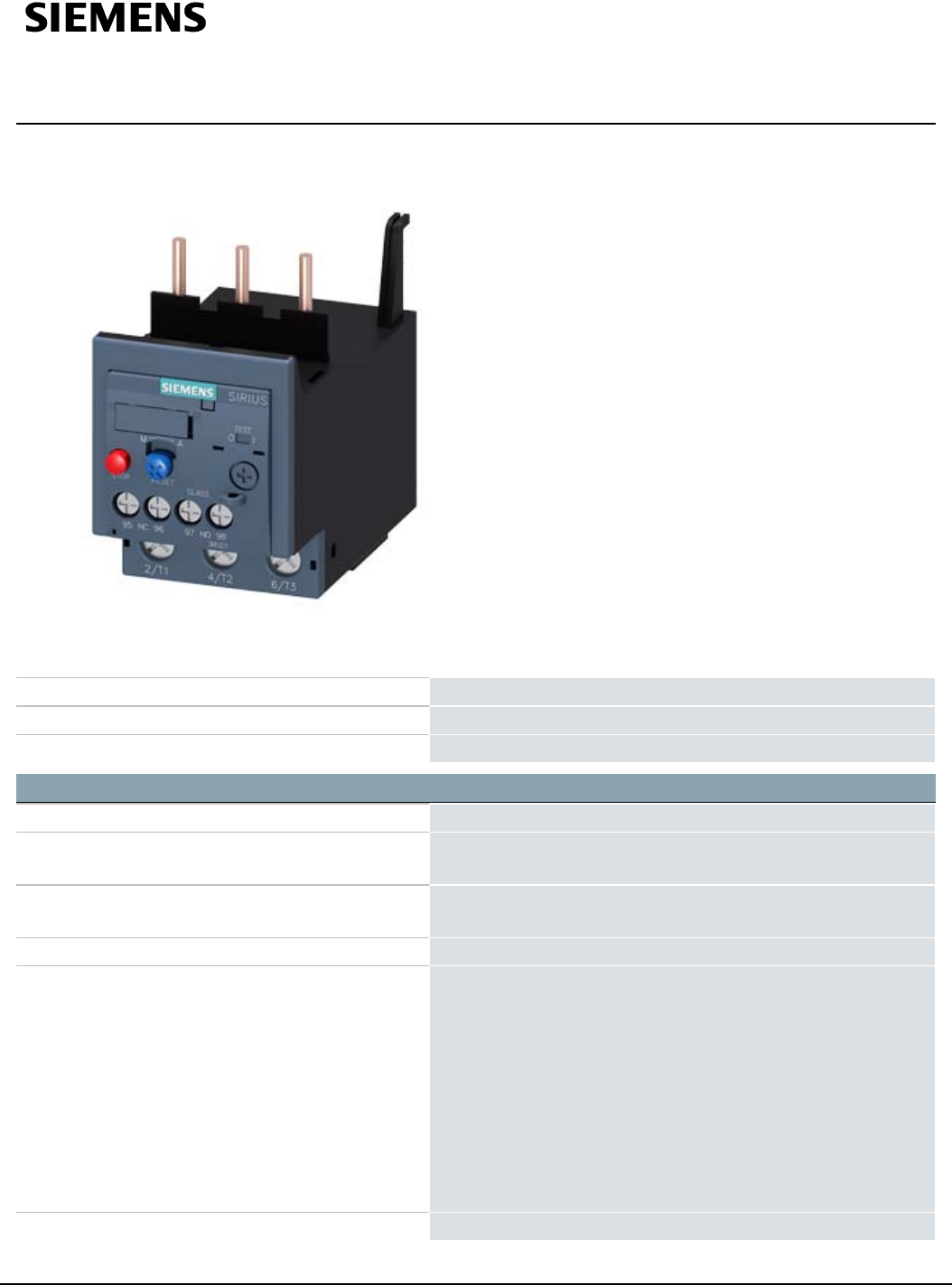

Foglio dati 3RU2136-4QB0

relè di sovraccarico 47...57 A termico per protezione motore

grandezza costruttiva S2, CLASS 10 montaggio su contattore circuito

principale: morsetti a vite circuito ausiliario: morsetti a vite reset

manuale-automatico

Marca del prodotto SIRIUS

Denominazione del prodotto relè termico di sovraccarico

Designazione del tipo di prodotto 3RU2

Dati tecnici generali

Grandezza costruttiva del relè di sovraccarico S2

Grandezza costruttiva del contattore combinabile

specifica di azienda

Tensione di isolamento con grado di inquinamento 3

valore nominale

690V

Tensione di tenuta a impulso valore nominale 6kV

Tensione max. ammissibile per separazione sicura

● in reti con centro stella non collegato a terra tra

circuito ausiliario e circuito ausiliario

415V

● in reti con centro stella collegato a terra tra

circuito ausiliario e circuito ausiliario

415V

● in reti con centro stella non collegato a terra tra

circuito principale e circuito ausiliario

690V

● in reti con centro stella collegato a terra tra

circuito principale e circuito ausiliario

690V

Grado di protezione IP

3RU2136-4QB0 Con riserva di modifiche

Pagina 1/

Summary of content (7 pages)

PAGE 1
Foglio dati 3RU2136-4QB0 relè di sovraccarico 47...
PAGE 2
● lato frontale IP20 ● del morsetto di collegamento IP00 Resistenza agli urti ● secondo IEC 60068-2-27 8g / 11 ms Tempo di ripristino ● dopo sgancio per sovraccarico con reset automatico tip.
PAGE 3
Numero dei contatti CO ● per contatti ausiliari 0 Corrente di impiego dei contatti ausiliari con AC-15 ● con 24 V 3A ● con 110 V 3A ● con 120 V 3A ● con 125 V 3A ● con 230 V 2A ● con 400 V 1A Corrente di impiego dei contatti ausiliari con DC-13 ● con 24 V 2A ● con 60 V 0,3 A ● con 110 V 0,22 A ● con 125 V 0,22 A ● con 220 V 0,11 A Esecuzione dell'interruttore magnetotermico ● per protezione da cortocircuito dei blocchetti di contatti ausiliari necessario Caricabilità dei contatti dei
PAGE 4
— verso l'alto 10 mm — verso il basso 10 mm — di lato 10 mm ● da componenti messi a terra — in avanti 10 mm — indietro 0 mm — verso l'alto 10 mm — di lato 10 mm — verso il basso 10 mm ● da componenti in tensione — in avanti 10 mm — indietro 0 mm — verso l'alto 10 mm — verso il basso 10 mm — di lato 10 mm Connessioni /Morsetti Funzione del prodotto ● Morsetto rimovibile per circuito ausiliario e di comando No Esecuzione del collegamento elettrico ● per circuito principale morsett
PAGE 5
● per contatti principali M6 ● dei contatti ausiliari e di comando M3 Sicurezza Valore T1 per intervallo di proof test o durata d'utilizzo secondo IEC 61508 20 y Indicatore Esecuzione della visualizzazione Cursore ● per stato di commutazione Certificati/ Approvazioni General Product Approval Declaration of Conformity Miscellaneous For use in hazardous locations Test Certificates Type Test Certificates/Test Report Marine / Shipping Special Test Certificate Marine / Shipping other Confirmation
PAGE 6
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=3RU2136-4QB0&lang=en Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata https://support.industry.siemens.com/cs/ww/en/ps/3RU2136-4QB0/char Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra) http://www.automation.siemens.com/bilddb/index.
