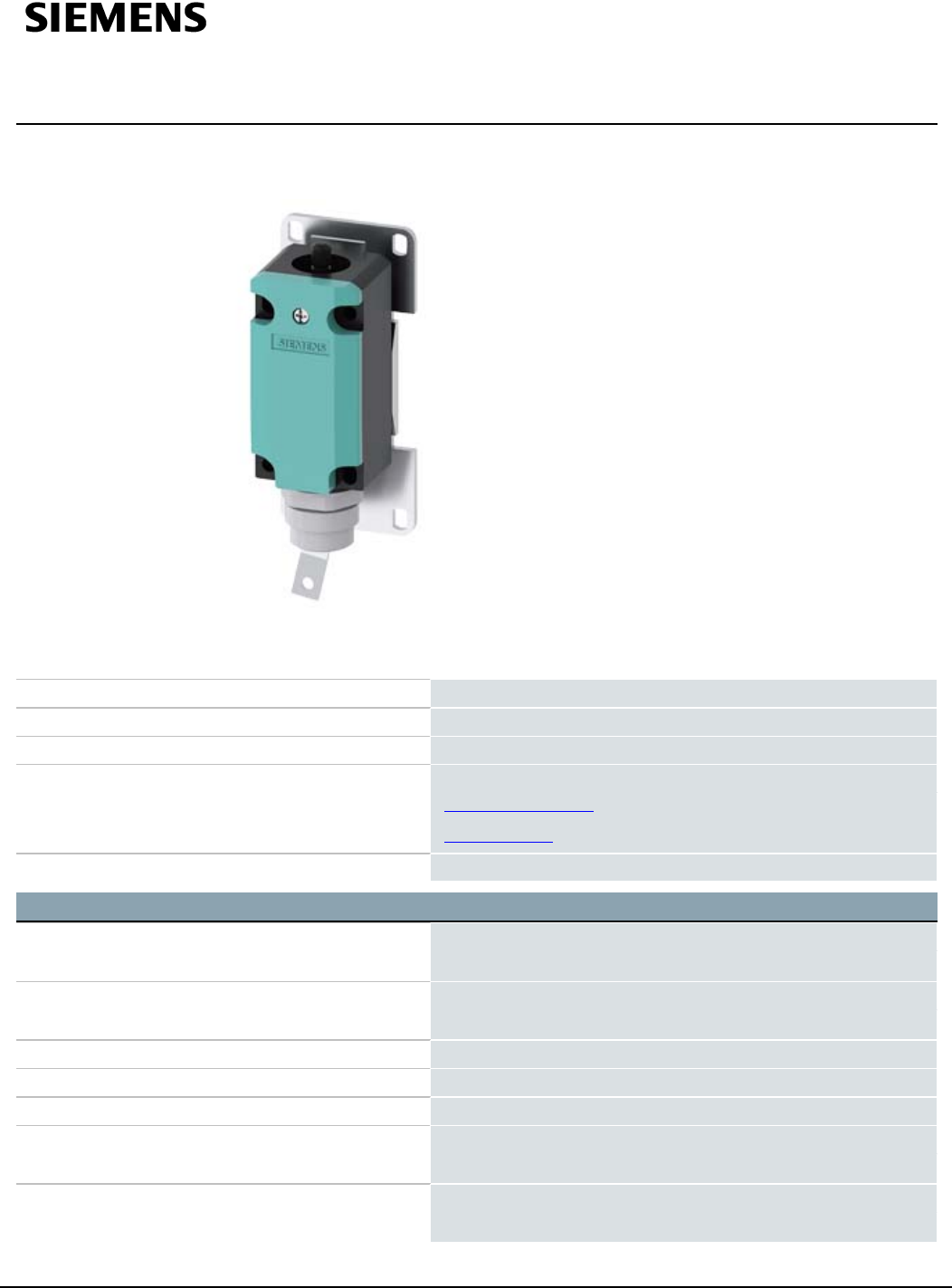

Datenblatt 3SE5115-0CA00-1AD0

Basisschalter für Positionsschalter 3SE51 Metallgehäuse 40 mm

nach DIN EN 50041 mit Stecker 6+PE (3SY3131) nach EN 43651,

1S/1Ö Sprungkontakte Pin-Belegung: Pin1=21, Pin2=22 Pin3=13,

Pin4=14 PIN5 UND PIN6 nicht angeschlossen PE angeschlossen mit

Schnellwechselvorrichtung 3SY3110 + 3SY3027 dazu passende

Kabeldose 3SY3126

Produkt-Markenname SIRIUS

Produkt-Bezeichnung Mechanische Sicherheitsschalter

Produkttyp-Bezeichnung 3SE5

Hersteller-Artikelnummer

● des mitgelieferten Basisschalters

3SE5115-0CA00-1AD0

● der mitgelieferten Schaltkontakte

3SE5000-0CA00

Eignung zur Verwendung Sicherheitsschalter Ja

Allgemeine technische Daten

Produktfunktion

● Zwangsöffnung

Isolationsspannung

● Bemessungswert

250V

Verschmutzungsgrad Klasse 3

Stoßspannungsfestigkeit Bemessungswert 2,5kV

Schutzart IP IP65

Schockfestigkeit

● gemäß IEC 60068-2-27

30g / 11 ms

Schwingfestigkeit

● gemäß IEC 60068-2-6

0,35 mm / 5g

3SE5115-0CA00-1AD0 Änderungen vorbehalten

Seite 1/

Summary of content (5 pages)

PAGE 1
Datenblatt 3SE5115-0CA00-1AD0 Basisschalter für Positionsschalter 3SE51 Metallgehäuse 40 mm nach DIN EN 50041 mit Stecker 6+PE (3SY3131) nach EN 43651, 1S/1Ö Sprungkontakte Pin-Belegung: Pin1=21, Pin2=22 Pin3=13, Pin4=14 PIN5 UND PIN6 nicht angeschlossen PE angeschlossen mit Schnellwechselvorrichtung 3SY3110 + 3SY3027 dazu passende Kabeldose 3SY3126 Produkt-Markenname SIRIUS Produkt-Bezeichnung Mechanische Sicherheitsschalter Produkttyp-Bezeichnung 3SE5 Hersteller-Artikelnummer ● des mitgelieferten
PAGE 2
mechanische Lebensdauer (Schaltspiele) ● typisch 15 000 000 elektrische Lebensdauer (Schaltspiele) ● bei AC-15 bei 230 V typisch 100 000 elektrische Lebensdauer (Schaltspiele) mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 typisch 10 000 000 Anzahl elektrische Schaltspiele je Stunde mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 6 000 thermischer Strom 10 A Dauerstrom des Leitungsschutzschalters CCharakteristik 1 A; für einen Kurzschlussstrom kleiner 400 A Dauerstro
PAGE 3
Ausführung der Schaltfunktion Zwangsöffner mit entsprechendem zwangsöffnendem Antriebskopf Schaltprinzip Sprungschaltglieder Anzahl der Schaltkontakte sicherheitsgerichtet 1 Anschlüsse/Klemmen Ausführung des elektrischen Anschlusses Stecker, 6+PE nach EN 43651 Ausführung der Kabeleinführung Stecker, 6+PE nach EN 43651 Ausführung der Steckverbindung Stecker 6+PE: Pin 1= Klemme21, Pin 2= 22, Pin 3= 13, Pin 4= 14, Pin 5= n.b., Pin 6= n.b.
PAGE 4
CAx-Online-Generator http://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=de&mlfb=3SE5115-0CA00-1AD0 Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…) https://support.industry.siemens.com/cs/ww/de/ps/3SE5115-0CA00-1AD0 Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …) http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=3SE5115-0CA00-1AD0&lang=de 50 39 6.2 7 12.5 7.7 13.5 16.3 28.
PAGE 5
22 14 letzte Änderung: 3SE5115-0CA00-1AD0 Seite 5/5 21 13 -B 19.07.2018 19.07.
