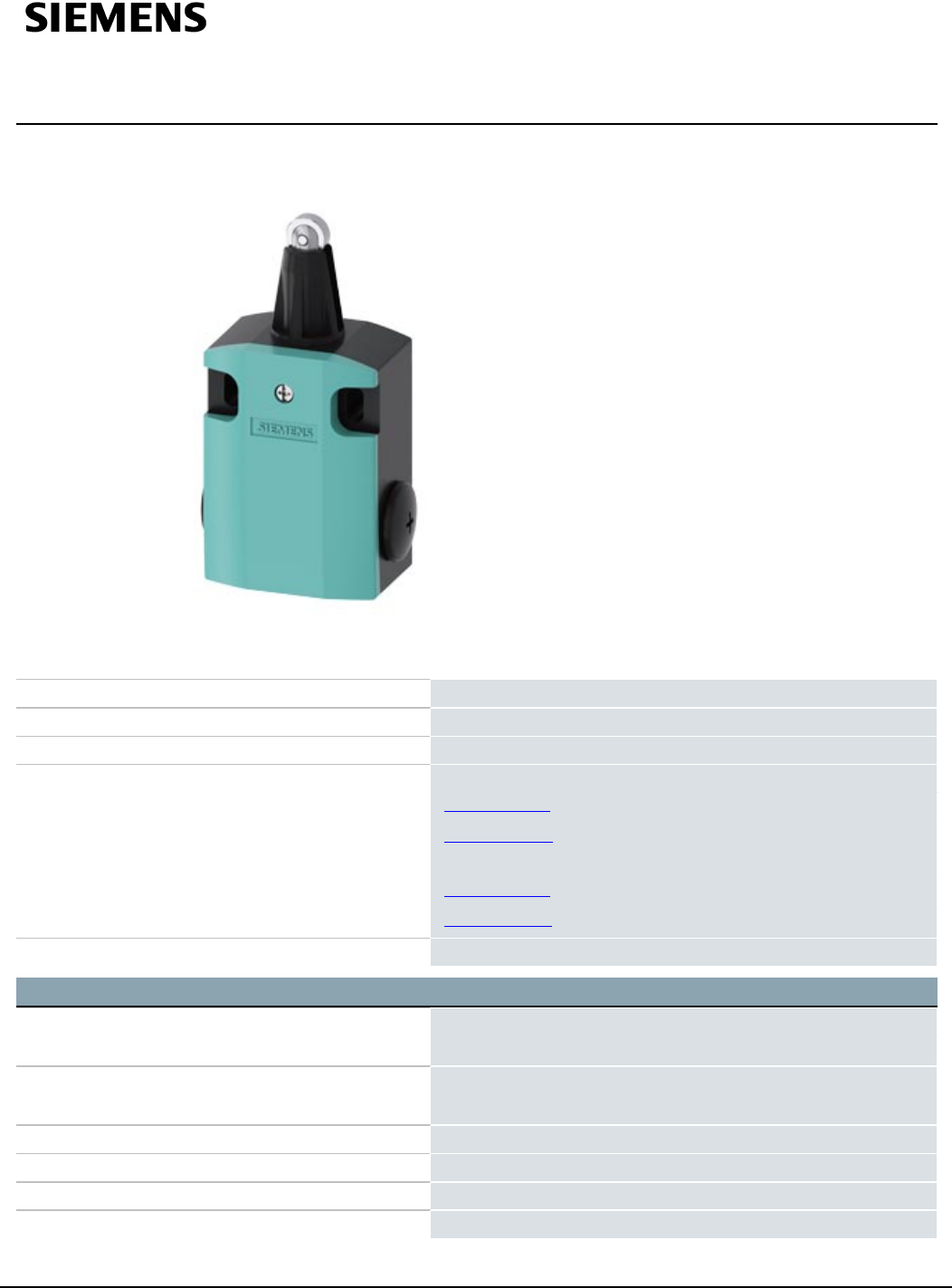

Datenblatt 3SE5122-0LD02

Positionsschalter Metallgehäuse 56 mm breit Geräteanschluss 3x

(M20x 1,5) 1S/2Ö Sprungkontakte Rollenstößel mit Edelstahlrolle 13

Produkt-Markenname SIRIUS

Produkt-Bezeichnung Mechanische Positionsschalter

Produkttyp-Bezeichnung 3SE5

Hersteller-Artikelnummer

● des mitgelieferten Basisschalters

3SE5122-0LA00

● des mitgelieferten Antriebskopfes für

Positionsschalter

3SE5000-0AD02

● der mitgelieferten Schaltkontakte

3SE5000-0LA00

● des mitgelieferten Leergehäuses mit Deckel

3SE5122-0AA00

Eignung zur Verwendung Sicherheitsschalter Ja

Allgemeine technische Daten

Produktfunktion

● Zwangsöffnung

Isolationsspannung

● Bemessungswert

400V

Verschmutzungsgrad Klasse 3

Stoßspannungsfestigkeit Bemessungswert 6kV

Schutzart IP IP66/IP67

Schockfestigkeit

3SE5122-0LD02 Änderungen vorbehalten

Seite 1/

Summary of content (7 pages)

PAGE 1
Datenblatt 3SE5122-0LD02 Positionsschalter Metallgehäuse 56 mm breit Geräteanschluss 3x (M20x 1,5) 1S/2Ö Sprungkontakte Rollenstößel mit Edelstahlrolle 13 mm Produkt-Markenname SIRIUS Produkt-Bezeichnung Mechanische Positionsschalter Produkttyp-Bezeichnung 3SE5 Hersteller-Artikelnummer ● des mitgelieferten Basisschalters 3SE5122-0LA00 ● des mitgelieferten Antriebskopfes für Positionsschalter 3SE5000-0AD02 ● der mitgelieferten Schaltkontakte 3SE5000-0LA00 ● des mitgelieferten Leergehäuses mit D
PAGE 2
● gemäß IEC 60068-2-27 30g / 11 ms Schwingfestigkeit ● gemäß IEC 60068-2-6 0,35 mm / 5g mechanische Lebensdauer (Schaltspiele) ● typisch 15 000 000 elektrische Lebensdauer (Schaltspiele) ● bei AC-15 bei 230 V typisch 100 000 elektrische Lebensdauer (Schaltspiele) mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 typisch 10 000 000 Anzahl elektrische Schaltspiele je Stunde mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 6 000 thermischer Strom 10 A Material des Gehäuse
PAGE 3
Material des Gehäuses Metall Beschichtung des Gehäuses kathodische Tauchlackierung Ausführung des Gehäuses gemäß Norm Nein Antriebskopf Ausführung des Betätigungselements Rollenstößel, Edelstahlrolle Normbezeichnung des Schalterkopfs EN 50041, Form C Form des Schalterkopfes Rolle Ausführung der Schaltfunktion Zwangsöffner Schaltprinzip Sprungschaltglieder Anzahl der Schaltkontakte sicherheitsgerichtet 2 Anschlüsse/Klemmen Ausführung des elektrischen Anschlusses Schraubanschluss Art der a
PAGE 4
allgemeine Produktzulassung funktionale Sicherheit/Mas chinensicherhei t Konformitätser klärung Baumusterprüfbesc heinigung Prüfbescheinig ungen Sonstige spezielle Prüfbescheinigunge n Bestätigungen Weitere Informationen Information- and Downloadcenter (Kataloge, Broschüren,…) http://www.siemens.de/industrial-controls/catalogs Industry Mall (Online-Bestellsystem) https://mall.industry.siemens.com/mall/de/de/Catalog/product?mlfb=3SE5122-0LD02 CAx-Online-Generator http://support.automation.siemens.
PAGE 5
13.5 28.5 38.3 13 16.3 6 28.8 5.4 78 40 5 20 M20x1.5 56 15.3 37.8 3SE5122-0LD02 Seite 5/7 19.07.
PAGE 6
32 22 31 21 14 13 -B 3SE5122-0LD02 Seite 6/7 19.07.
PAGE 7
letzte Änderung: 3SE5122-0LD02 Seite 7/7 19.07.2018 19.07.
