Foglio dati 6AG1124-0JC01-4AX0

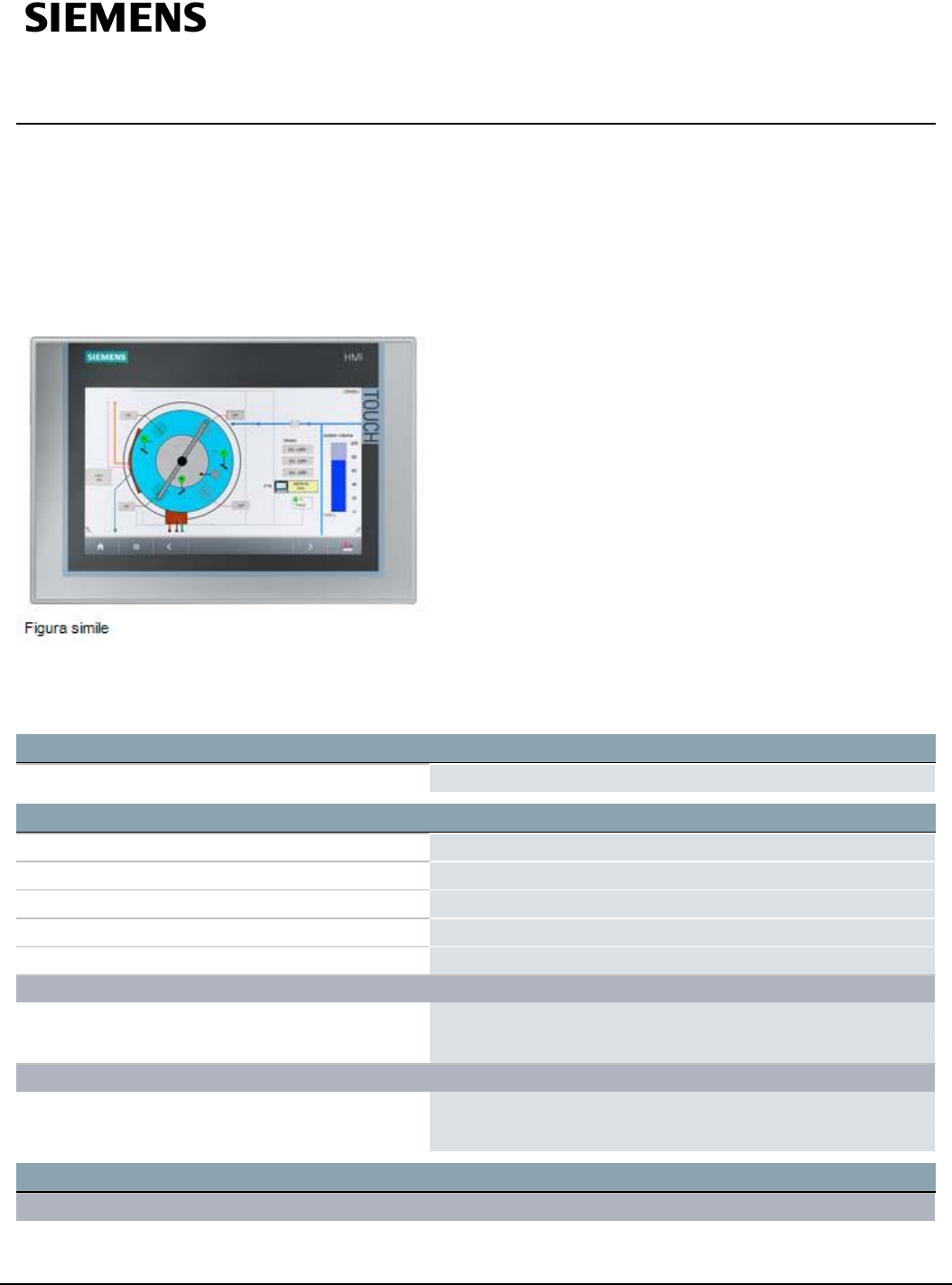

SIPLUS HMI TP900 Comfort per impiego in atmosfera aggressiva

con Conformal Coating based on 6AV2124-0JC01-0AX0

Informazioni generali

Denominazione del tipo di prodotto TP900 Comfort

Display

Esecuzione del display TFT

Diagonale schermo 9in

Larghezza del display 195mm

Altezza del display 117mm

Numero di colori 16777216

Risoluzione (pixel)

● Risoluzione immagine orizzontale

800Pixel

● Risoluzione immagine verticale

480Pixel

Retroilluminazione

● MTBF della retroilluminazione (a 25 °C)

80000h

● Retroilluminazione dimmerabile

Sì; 0-100 %

Elementi di comando

Font di tastiera

6AG1124-0JC01-4AX0 Con riserva di modifiche

Pagina 1/
