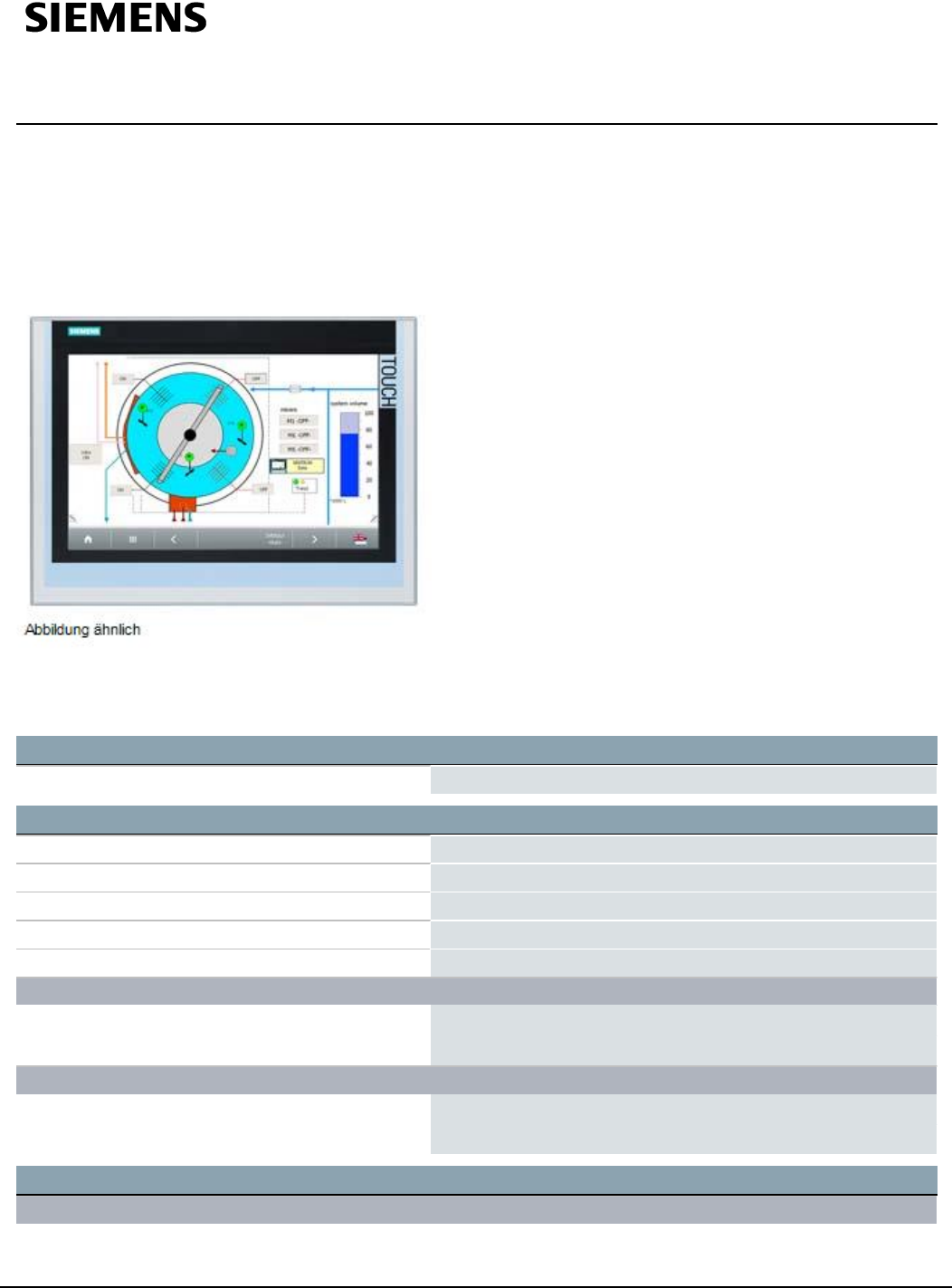

Datenblatt 6AG1124-0QC02-4AX0

SIPLUS HMI TP1500 Comfort fuer mediale Belastung mit conformal

coating based on 6AV2124-0QC02-0AX0

Allgemeine Informationen

Produkttyp-Bezeichnung TP1500 Comfort

Display

Ausführung des Displays TFT

Bildschirmdiagonale 15,4in

Displaybreite 331,2mm

Displayhöhe 207mm

Anzahl Farben 16777216

Auflösung (Pixel)

● horizontale Bildauflösung

1280Pixel

● vertikale Bildauflösung

800Pixel

Hintergrundbeleuchtung

● MTBF Hintergrundbeleuchtung (bei 25 °C)

80000h

● Hintergrundbeleuchtung dimmbar

Ja; 0-100 %

Bedienelemente

Tastatur

6AG1124-0QC02-4AX0 Änderungen vorbehalten

Seite 1/

Summary of content (10 pages)

PAGE 1
Datenblatt 6AG1124-0QC02-4AX0 SIPLUS HMI TP1500 Comfort fuer mediale Belastung mit conformal coating based on 6AV2124-0QC02-0AX0 Allgemeine Informationen Produkttyp-Bezeichnung TP1500 Comfort Display Ausführung des Displays TFT Bildschirmdiagonale 15,4 in Displaybreite 331,2 mm Displayhöhe 207 mm Anzahl Farben 16 777 216 Auflösung (Pixel) ● horizontale Bildauflösung 1 280 Pixel ● vertikale Bildauflösung 800 Pixel Hintergrundbeleuchtung ● MTBF Hintergrundbeleuchtung (bei 25 °C) 80 000 h ●
PAGE 2
● Funktionstasten — Anzahl Funktionstasten 0 ● Tasten mit LED Nein ● Systemtasten Nein ● numerische Tastatur Ja ● alphanumerische Tastatur Ja Touchbedienung ● Ausführung als Touch-Screen Ja Erweiterungen zur Prozessbedienung ● Direkttasten (Touch-Schaltflächen als S7Eingangs-Peripherie) 40 Aufbauart/Montage Einbaulage senkrecht Hochkanteinbau (Porträtformat) möglich Ja Quereinbau (Landscapeformat) möglich Ja maximal zulässiger Neigungswinkel ohne Fremdbelüftung 35° Versorgungsspannung
PAGE 3
Uhrzeit Uhr ● Hardware-Uhr (Echtzeituhr) Ja ● Software-Uhr Nein ● gepuffert Ja; Pufferdauer typisch 6 Wochen ● synchronisierbar Ja Schnittstellen Anzahl Schnittstellen Industrial Ethernet 3 Anzahl Schnittstellen RS 485 1; RS 422 / 485 kombiniert Anzahl Schnittstellen RS 422 1 Anzahl Schnittstellen RS 232 0 Anzahl Schnittstellen USB 2; USB 2.
PAGE 4
● JavaScript Ja ● Java VM Nein Weitere Protokolle ● CAN Nein ● EtherNet/IP Ja ● MODBUS Ja EMV Emission von Funkstörungen nach EN 55 011 ● Grenzwertklasse A, für den Einsatz im Industriebereich Ja ● Grenzwertklasse B, für den Einsatz in Wohngebieten Nein Schutzart und Schutzklasse IP (frontseitig) IP65 Enclosure Type 4 frontseitig Ja Enclosure Type 4x frontseitig Ja IP (rückseitig) IP20 Normen, Zulassungen, Zertifikate CE-Kennzeichen Ja cULus Ja RCM (former C-TICK) Ja KC-Zulassung
PAGE 5
— bei senkrechter Einbaulage, min. 0 °C; = Tmin — bei senkrechter Einbaulage, max. 50 °C; = Tmax ● Betrieb (maximaler Neigungswinkel, Landscapeformat) — bei maximalem Neigungswinkel, min. 0 °C; = Tmin — bei maximalem Neigungswinkel, max. 40 °C; = Tmax ● Betrieb (senkrechter Einbau, Porträtformat) — bei senkrechter Einbaulage, min. 0 °C; = Tmin — bei senkrechter Einbaulage, max. 40 °C; = Tmax ● Betrieb (maximaler Neigungswinkel, Porträtformat) — bei maximalem Neigungswinkel, min.
PAGE 6
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721 * Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! Betriebssysteme proprietär Nein vorinstalliertes Betriebssystem ● Windows CE Ja Projektierung Meldungsanzeige Ja Meldesystem (inkl.
PAGE 7
Hilfesystem ● Anzahl Zeichen pro Infotext 320 Meldesystem ● Anzahl Meldeklassen 32 ● Bit-Meldungen — Anzahl Bit-Meldungen 6 000 ● Analog-Meldungen — Anzahl Analog-Meldungen 200 ● S7 Meldenummerverfahren Ja ● Systemmeldungen HMI Ja ● Systemmeldungen weitere (SIMATIC S7, Sinumerik, Simotion, ...
PAGE 8
● Textfelder Ja ● E/A Felder Ja ● Grafische E/A Felder (Grafikliste) Ja ● Symbolische E/A Felder (Textliste) Ja ● Datum/Uhrzeit Felder Ja ● Schalter Ja ● Schaltflächen Ja ● Grafikanzeige Ja ● Ikons Ja ● geometrische Objekte Ja Komplexe Bildobjekte ● Anzahl komplexe Objekte pro Bild 40 ● Meldeanzeige Ja ● Kurvenanzeige Ja ● Benutzeranzeige Ja ● Status/Steuern Ja ● Sm@rtClient Anzeige Ja ● Rezepturanzeige Ja ● f(x)-Kurvenanzeige Ja ● System-Diagnoseanzeige Ja ● Media Play
PAGE 9
— Ethernet Ja ● Datenablageformat — CSV Ja — TXT Ja — RDB Ja Security ● Anzahl Benutzergruppen 50 ● Anzahl Benutzerrechte 32 ● Anzahl Benutzer 50 ● Passwort-Export/Import Ja ● SIMATIC Logon Ja Protokollierung über Drucker ● Meldungen Ja ● Report (Schichtprotokoll) Ja ● Hardcopy Ja ● Elektronischer Druck in Datei Ja; PDF, HTML Zeichensätze ● Tastatur — US-Amerikanisch (Englisch) Ja Transfer (Upload/Download) ● MPI/PROFIBUS DP Ja ● USB Ja ● Ethernet Ja ● Mittels externem Spei
PAGE 10
● OPC UA Client Ja ● OPC UA Server Ja Servicetools/Projektierungshilfsmittel ● Backup/Restore manuell Ja ● Backup/Restore automatisch Ja ● Simulation Ja ● Geräteumschaltung Ja Peripherie/Optionen Peripherie ● Drucker Ja ● SIMATIC HMI MM-Speicherkarte: Multi Media Card Ja ● SIMATIC HMI SD-Speicherkarte: Secure Digital Memory Card Ja ● USB-Speicher Ja ● Netzwerkkamera Ja Mechanik/Material Material des Gehäuses (frontseitig) ● Kunststoff Nein ● Aluminium Ja ● Edelstahl Nein Maße Bre
