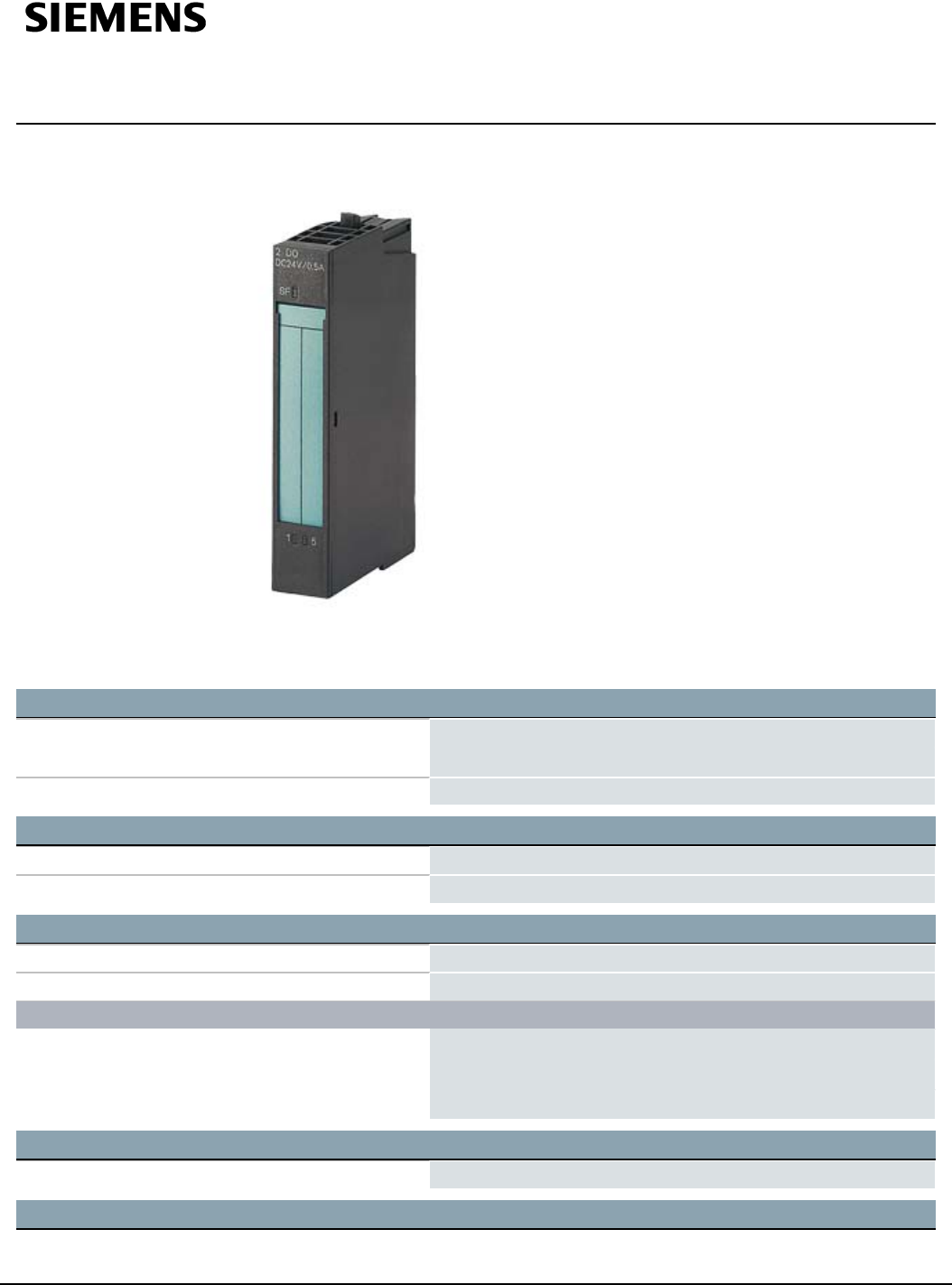

Foglio dati 6AG1131-4BD01-7AB0

SIPLUS ET 200S EM 4DI HF -25...+70°C based on 6ES7131-

4BD01-0AB0 5 pezzi per ciascuna unità confezione

Tensione di alimentazione

Valore nominale (DC)

● DC 24 V

Sì; dal modulo Power

Protezione da inversione polarità Sì

Corrente d'ingresso

dalla tensione di alimentazione L+, max. dipendente dall'encoder

dal bus backplane DC 3,3 V, max. 10mA

Alimentazione del trasduttore

Tipo della tensione d'uscita min. L+ (-0,5 V), con carico

Protezione da cortocircuito Sì; elettronica

Corrente d'uscita

● Valore nominale

500mA

● Campo consentito, limite inferiore

0mA

● Campo consentito, limite superiore

500mA

Potenza dissipata

Potenza dissipata, tip. 0,7W

Area di indirizzi

6AG1131-4BD01-7AB0 Con riserva di modifiche

Pagina 1/

Summary of content (4 pages)

PAGE 1
Foglio dati 6AG1131-4BD01-7AB0 SIPLUS ET 200S EM 4DI HF -25...+70°C based on 6ES71314BD01-0AB0 5 pezzi per ciascuna unità confezione Tensione di alimentazione Valore nominale (DC) ● DC 24 V Protezione da inversione polarità Sì; dal modulo Power Sì Corrente d'ingresso dalla tensione di alimentazione L+, max. dipendente dall'encoder dal bus backplane DC 3,3 V, max. 10 mA Alimentazione del trasduttore Tipo della tensione d'uscita min.
PAGE 2
Spazio d'indirizzamento per modulo ● Spazio d'indirizzamento per modulo, max. 1 byte ● con compattazione 4 bit Ingressi digitali Numero di ingressi 4 Caratteristica d'ingresso secondo IEC 61131, Tipo 1 Sì Tensione d'ingresso ● Tipo di tensione d'ingresso DC ● Valore nominale (DC) 24 V ● per segnale "0" -30 ... +5 V ● per segnale "1" +11 ... +30 V Corrente d'ingresso ● per segnale "1", tip.
PAGE 3
Separazione di potenziale degli ingressi digitali ● tra i singoli canali No ● tra i canali e il bus backplane Sì Differenza di potenziale consentita tra i diversi circuiti DC 75 V / AC 60 V Isolamento Isolamento testato con DC 500 V Norme, omologazioni, certificati Marchio CE Sì Condizioni ambientali Temperatura ambiente in esercizio ● min. -25 °C; = Tmin ● max. 70 °C; = Tmax Altitudine durante il funzionamento, con riferimento a livello del mare ● Altitudine di installazione max. s.l.m.
PAGE 4
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04 Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale) Nota — Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.
