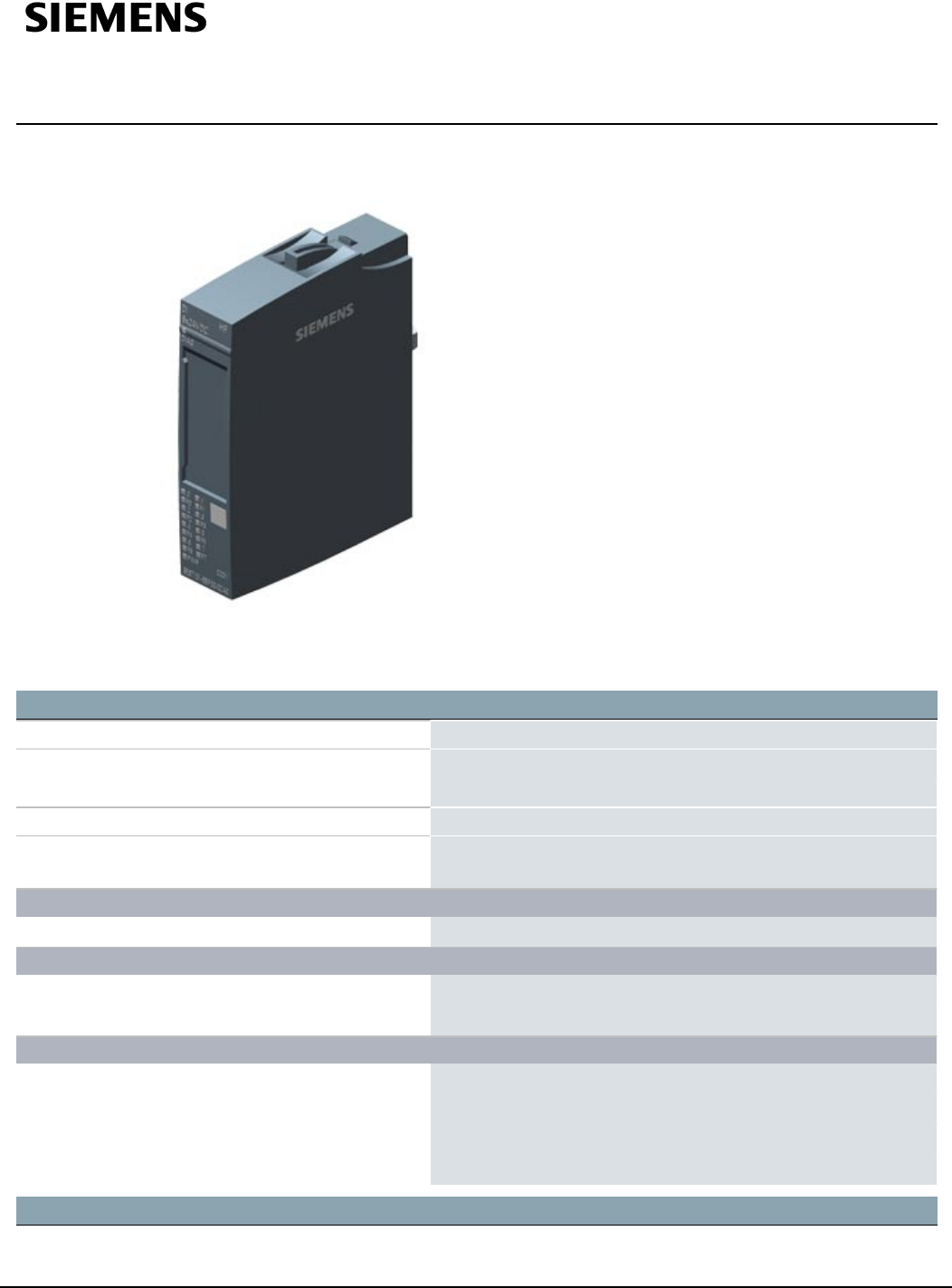

Datenblatt 6AG1131-6BF00-7CA0

SIPLUS ET 200SP DI 8x24VDC HF -40...+70°C mit conformal

coating BasedOn: 6ES7131-6BF00-0CA0 . digitales Eingangsmodul,

DI 8x DC 24V High Feature, passend für BU-Typ A0, Farbcode

CC01, Kanal-Diagnose

Allgemeine Informationen

Produkttyp-Bezeichnung DI 8x24 VDC HF

Firmware-Version V2.0

● FW-Update möglich

verwendbare BaseUnits BU-Typ A0

Farbcode für modulspezifisches

Farbkennzeichnungsschild

CC01

Produktfunktion

● I&M-Daten

Ja; I&M0 bis I&M3

Engineering mit

● PROFIBUS ab GSD-Version/GSD-Revision

GSD Revision 5

● PROFINET ab GSD-Version/GSD-Revision

GSDML V2.3

Betriebsart

● DI

● Zähler

Nein

● Oversampling

Nein

● MSI

Versorgungsspannung

6AG1131-6BF00-7CA0 Änderungen vorbehalten

Seite 1/

Summary of content (5 pages)

PAGE 1
Datenblatt 6AG1131-6BF00-7CA0 SIPLUS ET 200SP DI 8x24VDC HF -40...+70°C mit conformal coating BasedOn: 6ES7131-6BF00-0CA0 . digitales Eingangsmodul, DI 8x DC 24V High Feature, passend für BU-Typ A0, Farbcode CC01, Kanal-Diagnose Allgemeine Informationen Produkttyp-Bezeichnung DI 8x24 VDC HF Firmware-Version V2.
PAGE 2
Nennwert (DC) 24 V zulässiger Bereich, untere Grenze (DC) 19,2 V zulässiger Bereich, obere Grenze (DC) 28,8 V Verpolschutz Ja Geberversorgung 24 V-Geberversorgung ● 24 V Ja ● Kurzschluss-Schutz Ja; je Kanal, elektronisch ● Ausgangsstrom, max. 700 mA; je Kanal Verlustleistung Verlustleistung, typ. 1,5 W Adressbereich Adressraum je Modul ● Adressraum je Modul, max. 8 byte; 2 Kanäle pro Submodul + QI-Information Hardware-Ausbau Submodule ● konfigurierbare Submodule, max.
PAGE 3
— parametrierbar Ja; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms (jeweils + leitungslängenabhängige Verzögerung von 30 bis 500 µs) für Alarmeingänge — parametrierbar Ja für Technologische Funktionen — parametrierbar Nein Leitungslänge ● geschirmt, max. 1 000 m ● ungeschirmt, max. 600 m Geber Anschließbare Geber ● 2-Draht-Sensor — zulässiger Ruhestrom (2-Draht-Sensor), max.
PAGE 4
● zwischen den Kanälen und Rückwandbus Ja ● zwischen den Kanälen und Spannungsversorgung der Elektronik Nein Isolation Isolation geprüft mit DC 707 V (Type Test) Umgebungsbedingungen Umgebungstemperatur im Betrieb ● waagerechte Einbaulage, min. -40 °C; = Tmin ● waagerechte Einbaulage, max. 70 °C; = Tmax; > +60 °C Geberversorgung Ausgangsstrom max. 350 mA pro Kanal Höhe im Betrieb bezogen auf Meeresspiegel ● Aufstellungshöhe über NN, max.
PAGE 5
Tiefe 58 mm Gewichte Gewicht, ca. 28 g letzte Änderung: 17.07.2018 6AG1131-6BF00-7CA0 Seite 5/5 24.07.
