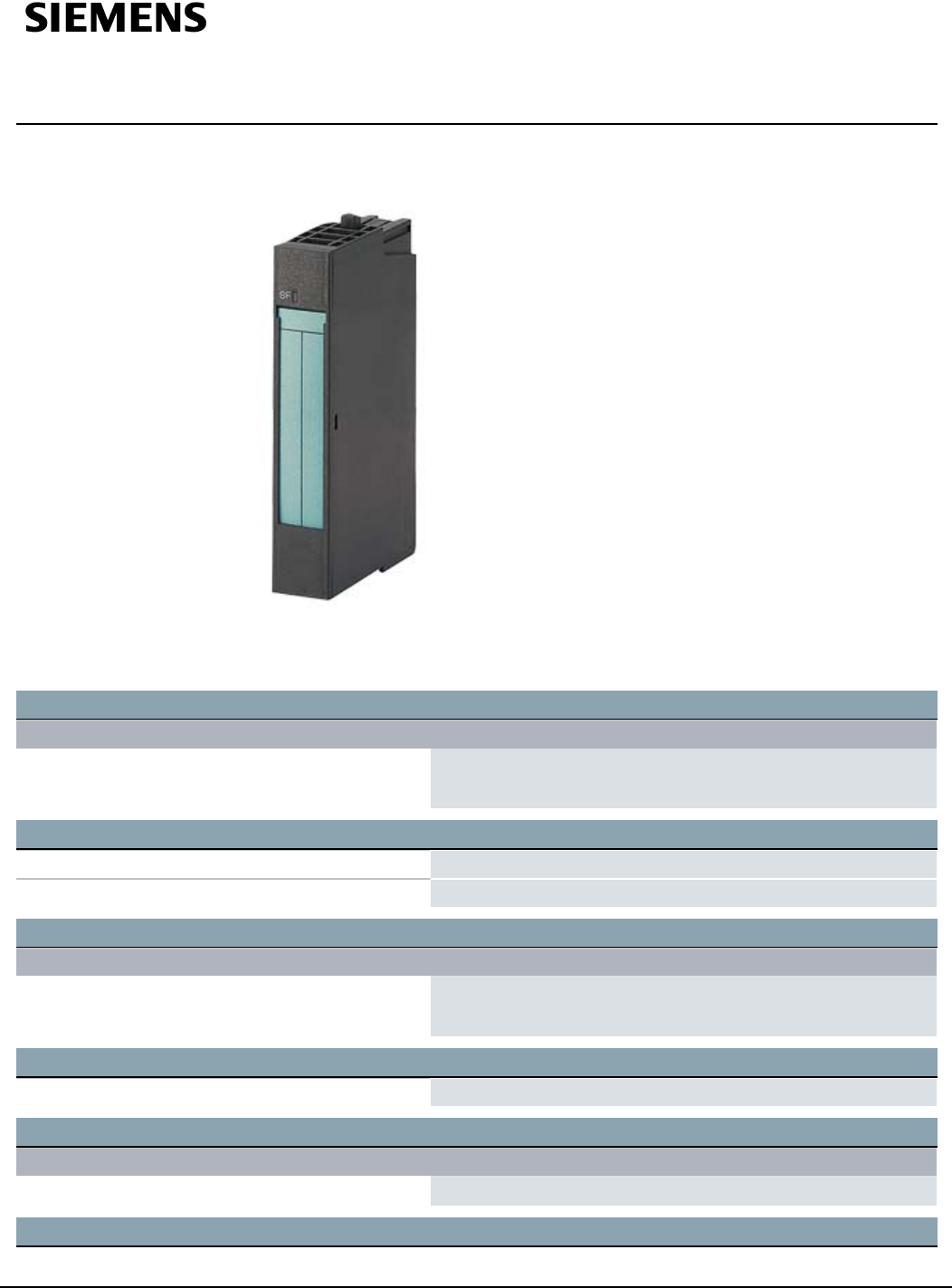

Datenblatt 6AG1134-4MB02-2AB0

SIPLUS ET 200S EM 2 AE I HF -25...+70°C mit conformal coating

based on 6ES7134-4MB02-0AB0 . Elektronikmodul 15mm Baubr.,

Zykluszeit pro Modul: 0,5ms, "+/-20mA; 15 Bit+VZ," "4.. 20mA; 15

Bit," Gebrauchsfehlergrenze +/-0,1% mit LED SF (Sammelfehler)

Versorgungsspannung

Lastspannung L+

● Nennwert (DC)

24V

● Verpolschutz

Eingangsstrom

aus Lastspannung L+ (ohne Last), max. 48mA

aus Rückwandbus DC 3,3 V, max. 10mA

Ausgangsspannung

Spannungsversorgung der Messumformer

● vorhanden

● kurzschlussfest

Verlustleistung

Verlustleistung, typ. 1,2W

Adressbereich

Adressraum je Modul

● Adressraum je Modul, max.

4byte

Analogeingaben

6AG1134-4MB02-2AB0 Änderungen vorbehalten

Seite 1/

Summary of content (4 pages)

PAGE 1
Datenblatt 6AG1134-4MB02-2AB0 SIPLUS ET 200S EM 2 AE I HF -25...+70°C mit conformal coating based on 6ES7134-4MB02-0AB0 . Elektronikmodul 15mm Baubr., Zykluszeit pro Modul: 0,5ms, "+/-20mA; 15 Bit+VZ," "4.. 20mA; 15 Bit," Gebrauchsfehlergrenze +/-0,1% mit LED SF (Sammelfehler) Versorgungsspannung Lastspannung L+ ● Nennwert (DC) 24 V ● Verpolschutz Ja Eingangsstrom aus Lastspannung L+ (ohne Last), max. 48 mA aus Rückwandbus DC 3,3 V, max.
PAGE 2
Anzahl Analogeingänge 2 zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. 50 mA Zykluszeit (alle Kanäle), max. 0,5 ms; 0,5 ms für 2 Kanäle ohne Störunterdrückung, 18 / 21 ms pro Kanal mit Störunterdrückung Eingangsbereiche ● Spannung Nein ● Strom Ja ● Thermoelement Nein ● Widerstandsthermometer Nein ● Widerstand Nein Eingangsbereiche (Nennwerte), Ströme ● -20 mA bis +20 mA Ja ● 4 mA bis 20 mA Ja Leitungslänge ● geschirmt, max.
PAGE 3
Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) 0,01 % Gebrauchsfehlergrenze im gesamten Temperaturbereich ● Strom, bezogen auf Eingangsbereich, (+/-) 0,1 %; 0,2 % ohne Störfrequenzunterdrückung Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) ● Strom, bezogen auf Eingangsbereich, (+/-) 0,05 %; 0,1 % ohne Störfrequenzunterdrückung Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz ● Gegentaktstörung (Spitzenwert der Störung < Nennw
PAGE 4
Höhe im Betrieb bezogen auf Meeresspiegel ● Aufstellungshöhe über NN, max. 5 000 m ● Umgebungstemperatur-LuftdruckAufstellungshöhe Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) Relative Luftfeuchte ● mit Betauung, geprüft nach IEC 60068-2-38, max. 100 %; RH inkl.
