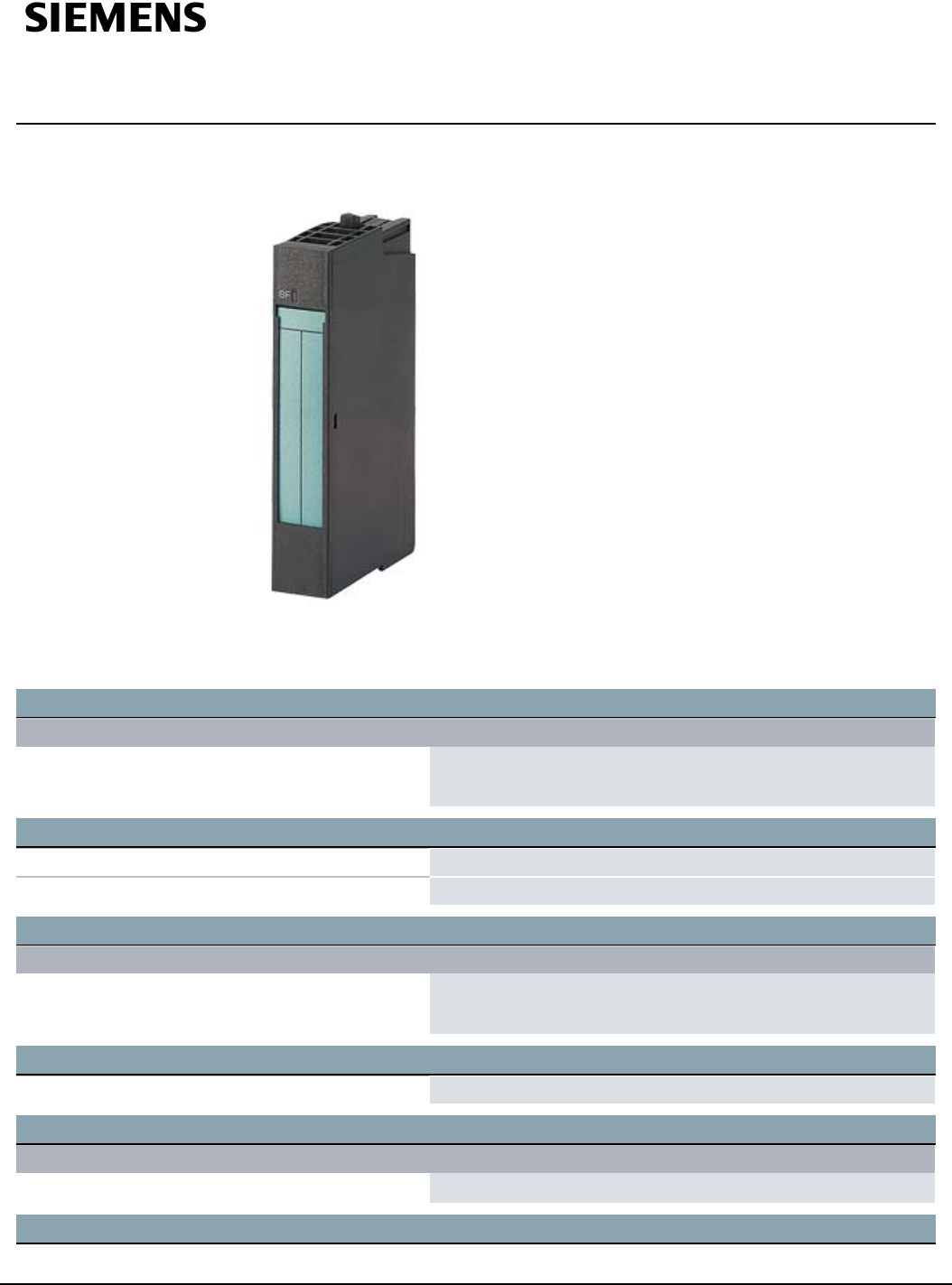

Foglio dati 6AG1134-4MB02-2AB0

SIPLUS ET 200S EM 2 AE I HF -25 ... +70 °C, con Conformal

Coating based on 6ES7134-4MB02-0AB0 . modulo di elettronica

15mm largh. costr., tempo di ciclo per modulo: 0,5 ms, "+/-20 mA; 15

bit+segno," "4...20mA; 15 bit," limite errore di esercizio +/-0,1% con

LED SF (errore cumulativo)

Tensione di alimentazione

Tensione di carico L+

● Valore nominale (DC)

24V

● Protezione da inversione polarità

Sì

Corrente d'ingresso

dalla tensione di carico L+ (senza carico), max. 48mA

dal bus backplane DC 3,3 V, max. 10mA

Tensione d'uscita

Alimentazione di tensione dei trasduttori di misura

● presente

Sì

● Resistente a corto circuito

Sì

Potenza dissipata

Potenza dissipata, tip. 1,2W

Area di indirizzi

Spazio d'indirizzamento per modulo

● Spazio d'indirizzamento per modulo, max.

4byte

Ingressi analogici

6AG1134-4MB02-2AB0 Con riserva di modifiche

Pagina 1/

Summary of content (4 pages)

PAGE 1
Foglio dati 6AG1134-4MB02-2AB0 SIPLUS ET 200S EM 2 AE I HF -25 ... +70 °C, con Conformal Coating based on 6ES7134-4MB02-0AB0 . modulo di elettronica 15mm largh. costr., tempo di ciclo per modulo: 0,5 ms, "+/-20 mA; 15 bit+segno," "4...20mA; 15 bit," limite errore di esercizio +/-0,1% con LED SF (errore cumulativo) Tensione di alimentazione Tensione di carico L+ ● Valore nominale (DC) 24 V ● Protezione da inversione polarità Sì Corrente d'ingresso dalla tensione di carico L+ (senza carico), max.
PAGE 2
Numero di ingressi analogici 2 Corrente d'ingresso consentita per ingresso in corrente (limite distruttivo), max. 50 mA Tempo di ciclo (tutti i canali), max. 0,5 ms; 0,5 ms per 2 canali senza soppressione disturbi, 18 / 21 ms per ogni canale con soppressione disturbi Campi d'ingresso (valori nominali), correnti ● -20 mA ... +20 mA Sì ● 4 mA ... 20 mA Sì Lunghezza cavo ● con schermatura, max.
PAGE 3
● Corrente, riferita al campo d'ingresso, (+/-) 0,05 %; 0,1 % senza soppressione della frequenza disturbo Soppressione della tensione di disturbo per f = n x (f1 +/- 1 %), f1 = frequenza di disturbo ● Interferenza di modo normale (valore di picco dell'interferenza < valore nominale del campo d'ingresso), min. 90 dB ● Interferenza di modo comune (USS < 2,5 V), min.
PAGE 4
● temperatura ambiente, pressione atmosferica, altitudine d'installazione Tmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) Umidità relativa ● con condensa, test effettuato secondo IEC 60068-2-38, max. 100 %; RH incl.
