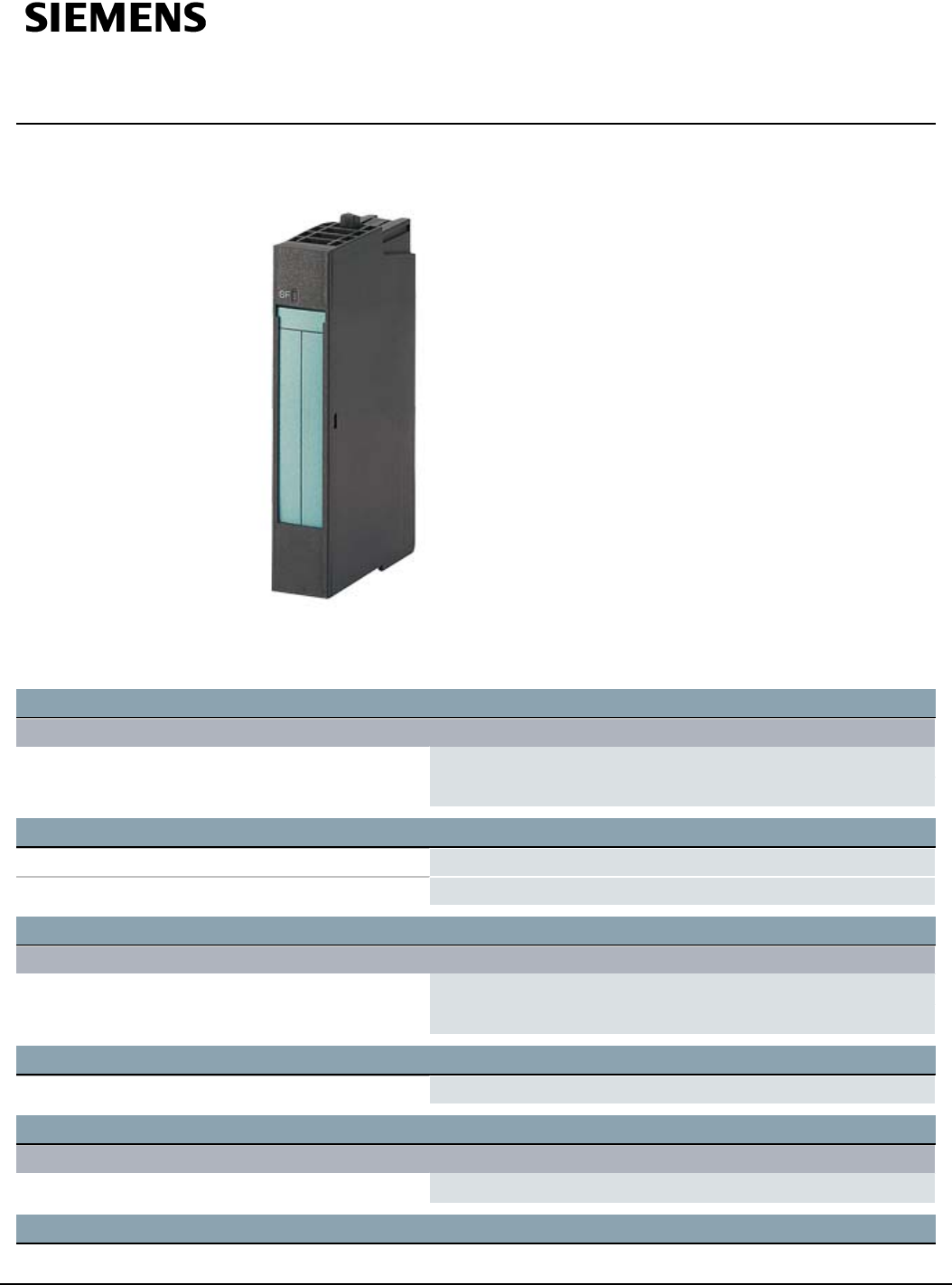

Hoja de datos 6AG1134-4MB02-2AB0

SIPLUS ET 200S EM 2 AI I HF -25...+70 °C con revestimiento

conformado basado en 6ES7134-4MB02-0AB0 . Módulo electrónico

de 15 mm de ancho, Tiempo de ciclo por módulo: 0,5 ms, +/-20 mA;

15 bits + signo," 4.. 20 mA; 15 bits," Límite de error práctico +/-0,1 %

con LED SF (fallo agrupado)

Tensión de alimentación

Tensión de carga L+

● Valor nominal (DC)

24V

● Protección contra inversión de polaridad

Sí

Intensidad de entrada

de la tensión de carga L+ (sin carga), máx. 48mA

de bus de fondo 3,3 V DC, máx. 10mA

Tensión de salida

Alimentación de transmisores

● existente

Sí

● protegido contra cortocircuitos

Sí

Pérdidas

Pérdidas, típ. 1,2W

Área de direcciones

Espacio de direcciones por módulo

● Espacio de direcciones por módulo, máx.

4byte

Entradas analógicas

6AG1134-4MB02-2AB0 Sujeto a cambios

Página 1/

Summary of content (4 pages)

PAGE 1
Hoja de datos 6AG1134-4MB02-2AB0 SIPLUS ET 200S EM 2 AI I HF -25...+70 °C con revestimiento conformado basado en 6ES7134-4MB02-0AB0 . Módulo electrónico de 15 mm de ancho, Tiempo de ciclo por módulo: 0,5 ms, +/-20 mA; 15 bits + signo," 4.. 20 mA; 15 bits," Límite de error práctico +/-0,1 % con LED SF (fallo agrupado) Tensión de alimentación Tensión de carga L+ ● Valor nominal (DC) 24 V ● Protección contra inversión de polaridad Sí Intensidad de entrada de la tensión de carga L+ (sin carga), máx.
PAGE 2
Nº de entradas analógicas 2 Intensidad de entrada admisible para entrada de corriente (límite de destrucción). máx 50 mA Tiempo de ciclo (todos los canales), máx. 0,5 ms; 0,5 ms para 2 canales sin supresión de perturbaciones, 18/21 ms por canal con supresión de perturbaciones Rangos de entrada (valores nominales), intensidades ● -20 mA a +20 mA Sí ● 4 mA a 20 mA Sí Longitud del cable ● apantallado, máx.
PAGE 3
Supresión de tensiones perturbadoras para (f1 +/- 1%), f1 = frecuencia perturbadora ● Perturbación en modo serie (pico de la perturbación < valor nominal del rango de entrada), min. 90 dB ● Perturbación en modo común (UPP < 2,5 V), min.
PAGE 4
● Temperatura ambiente-presión atmosféricaaltitud de instalación Tmín ... Tmáx con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmín ... (Tmáx - 10K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmín ... (Tmáx - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) Humedad relativa del aire ● Con condensación, ensayado según IEC 60068-2-38, máx. 100 %; HR incl.
