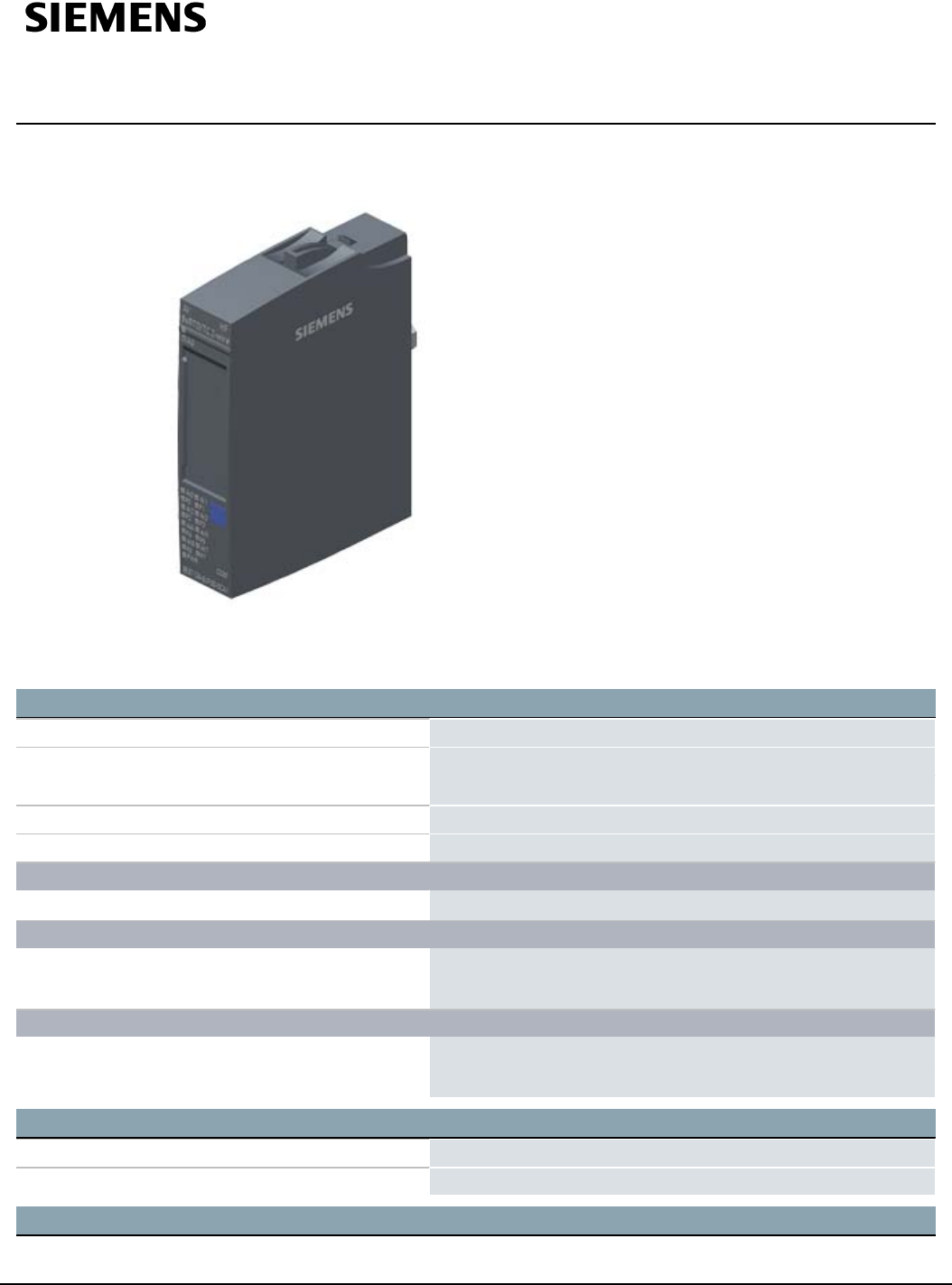

数据页 6AG1134-6JF00-2CA1

SIPLUS ET 200SP 模拟输入 8xRTD热电阻/TC热电偶电阻型温度计

2线 -40...+60°C 25°C 条件下开机带防腐蚀涂层根据 6ES7134-

6JF00-0CA1 . 模拟输入模块，模拟输入 8xRTD热电阻/TC热电偶电

阻型温度计 2线高性能型适合用于 A0 类型的基座单元，A1，颜色代

码 CC00， Channel DIAGNOSIS， 16 位，+/-0.1%

一般信息

产品类型标志 AI 8xRTD/TC 2 线制 HF

固件版本

● 可更新固件

是

可用的基本单元 BU 类型 A0、A1

模块特有彩色标牌板的颜色代码 CC00

产品功能

● I&M 数据

是; I&M0 至 I&M3

附带程序包的

● PROFIBUS 版本 GSD 版 / GSD 修订版以上

GSD，修订版 5

● PROFINET 版本 GSD 版 / GSD 修订版以上

GSDML V2.3

运行模式

● 过采样

否

● MSI

否

运行中的 CiR 配置

可在 RUN 模式下更改参数分配是

可在 RUN 模式下校准是

电源电压

6AG1134-6JF00-2CA1 保留变更权利

起始页 1/
