Лист тех. данных 6AG1134-6PA20-7BD0

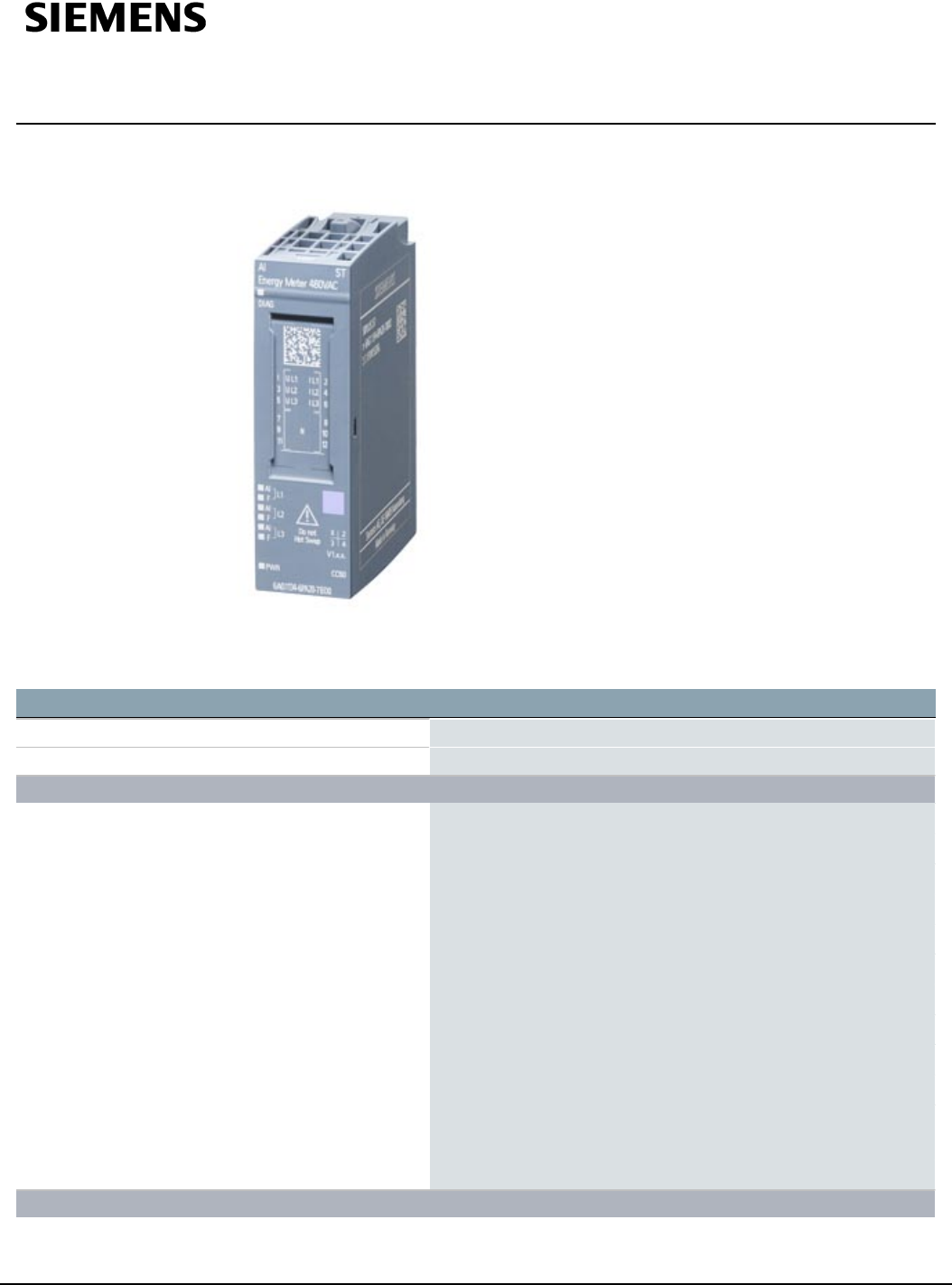

SIPLUS ET 200SP AI EMETER 480VAC ST -40...+70°C with

conformal coating based on 6ES7134-6PA20-0BD0 . Analog Input

MODULE, AI ENERGY METER 480VAC ST, fits to BU-TYPE D0,

CHANNEL DIAGNOSIS

Общая информация

Обозначение типа продукта Счетчик электроэнергии AI 480 В перем. тока ST

Применяемые системные блоки BU типа D0

Функция продукта

● Измерение напряжения

Да

— с трансформатором напряжения

Да

● Измерение тока

Да

— без трансформатора тока

Нет

— с трансформатором тока

Да

● Измерение энергии

Да

● Измерение частоты

Да

● Измерение мощности

Да

● Измерение активной мощности

Да

● Измерение реактивной мощности

Да

● Данные для идентификации и

техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Режим работы

6AG1134-6PA20-7BD0 Возможны изменения.

Лист 1/
