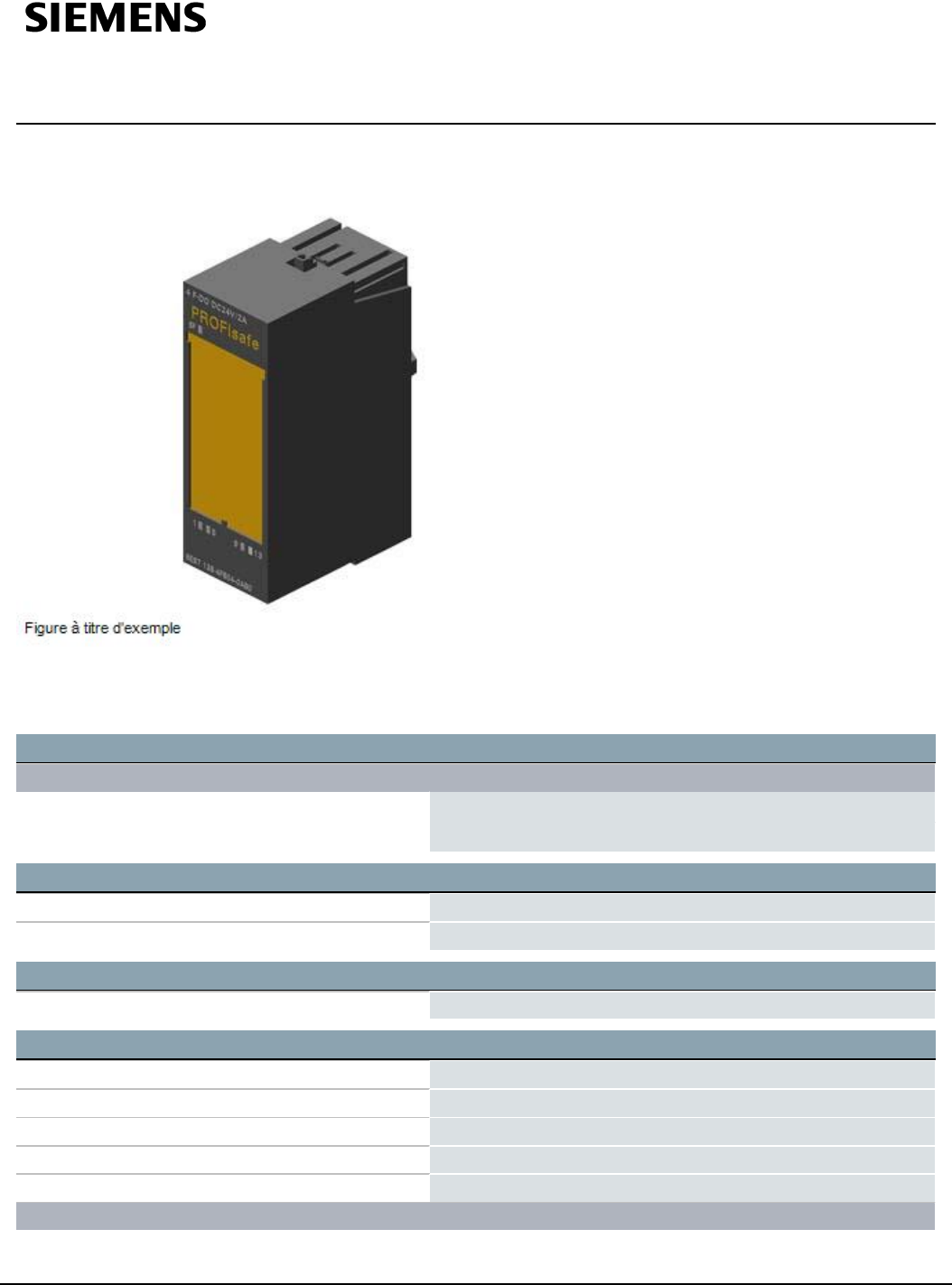

Fiche technique 6AG1138-4FB04-2AB0

SIPLUS ET 200S sortie TOR de sécurité 24V profisafe -25...+60°C

avec Conformal Coating basé sur 6ES7138-4FB04-0AB0 . module

électronique pour ET 200S, 4 sorties TOR de sécurité PROFIsafe,

24V CC/2A, largeur de construction 30mm, jusqu'à la catégorie 4

(EN 954-1)/ SIL3 (CEI 61508)/PLE (ISO 13849), également utilisable

dans des configurations PROFINET avec IM 151-3 HF

Tension d'alimentation

Tension de charge L+

● Valeur nominale (CC)

24V

● Protection contre l'inversion de polarité

Non

Courant d'entrée

sur tension de charge L + (sans charge), typ. 100mA

sur bus interne 3,3 V CC, max. 28mA

Puissance dissipée

Puissance dissipée, typ. 3,5W

Sorties TOR

Type de sortie TOR Transistor

Nombre de sorties TOR 4

Protection contre les courts-circuits Oui

Limitation de la tension de coupure inductive à typ. (2L+) -47 V

Activation d'une entrée TOR Non

Pouvoir de coupure des sorties

6AG1138-4FB04-2AB0 Sous réserve de modifications

Page 1/

Summary of content (4 pages)

PAGE 1
Fiche technique 6AG1138-4FB04-2AB0 SIPLUS ET 200S sortie TOR de sécurité 24V profisafe -25...+60°C avec Conformal Coating basé sur 6ES7138-4FB04-0AB0 .
PAGE 2
● pour charge de lampes, maxi 10 W Plage de résistance de charge ● Limite inférieure 12 Ω ● Limite supérieure 1 kΩ Tension de sortie ● pour état log. "1", mini L+ (-2,0 V), commutateur P : L+ (-1,5 V), chute de tension sur le commutateur M : max. 0,5 V Courant de sortie ● pour état log. "1" valeur nominale 2A ● pour état log. "1" plage admissible, mini 20 mA ● pour état log. "1" plage admissible, maxi 2,4 A ● pour état log.
PAGE 3
● entre les voies Non ● entre voies et bus interne Oui ● entre les voies et la tension de charge L+ Non Isolation testé avec ● entre tension de charge L+ et bus interne 2 545 V CC Normes, homologations, certificats Classe de sécurité maximale pouvant être atteinte en mode de sécurité ● selon EN 954 4 ● Performance Level selon ISO 13849-1 PLe ● SIL selon CEI 61508 SIL 3 Conditions ambiantes Température ambiante en service ● mini -25 °C ● max. 60 °C ● pour démarrage à froid, min.
PAGE 4
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04 Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles) Remarque — Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.
