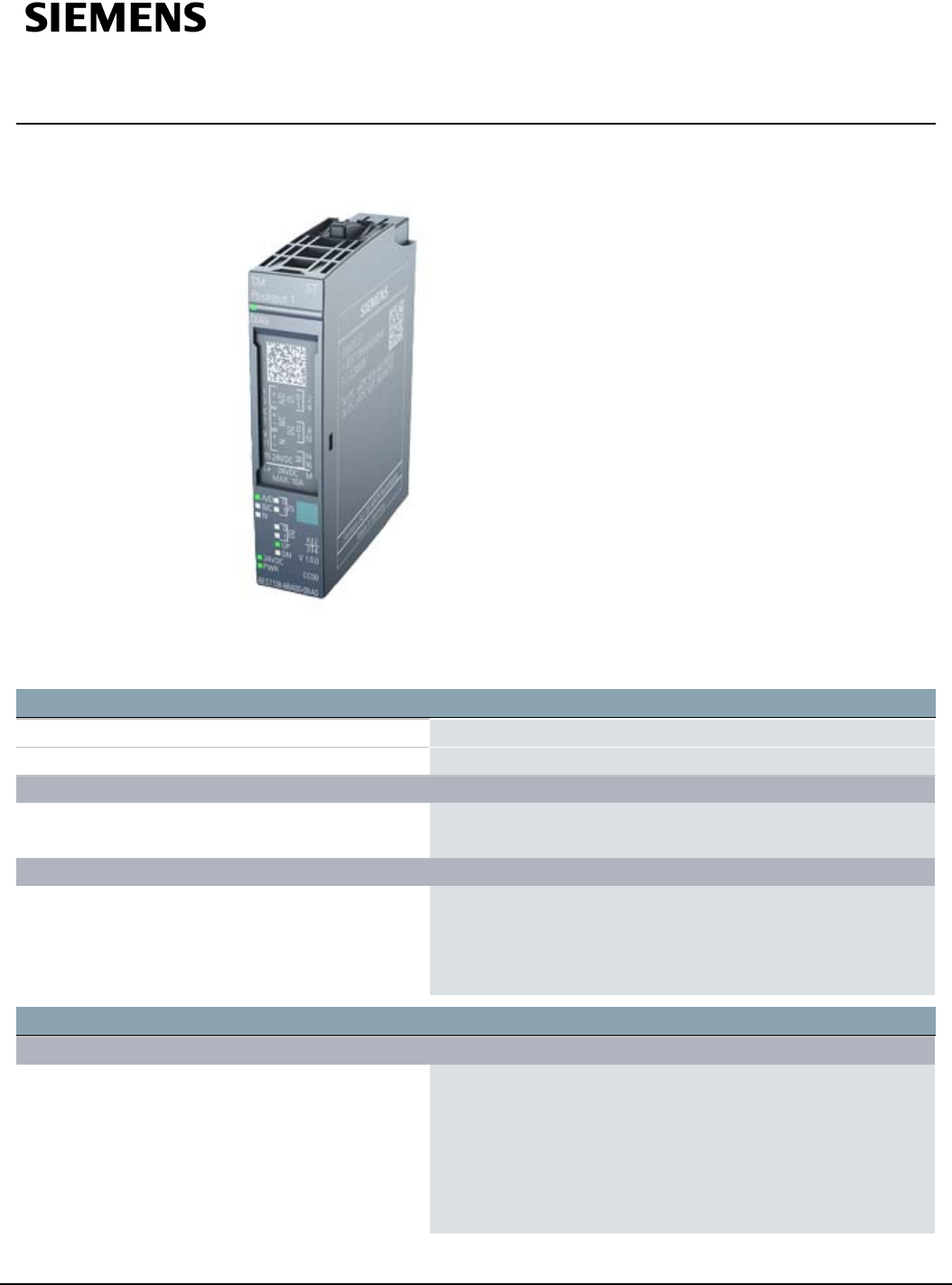

Лист тех. данных 6AG1138-6BA00-2BA0

SIPLUS ET 200SP TM POSINPUT 1 -40 ... +60°C with conformal

coating based on 6ES7138-6BA00-0BA0. Counter and positioning

module for RS422 incremental encoder or SSI absolute value

encoder, 2 DI, 2DQ

Общая информация

Обозначение типа продукта TM поз. вход 1

Применяемые системные блоки BU-тип A0

Функция продукта

● Данные для идентификации и

техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● PROFIBUS, версия не ниже GSD/GSD-

Revision

GSD, версия 5

● PROFINET, версия не ниже GSD/GSD-

Revision

GSDML, версия V2.3

Напряжение питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24V

● Допустимый диапазон, нижний предел (пост.

ток)

19,2V

● Допустимый диапазон, верхний предел

(пост. ток)

28,8V

● Защита от перепутывания полярности

Да

6AG1138-6BA00-2BA0 Возможны изменения.

Лист 1/

Summary of content (8 pages)

PAGE 1
Лист тех. данных 6AG1138-6BA00-2BA0 SIPLUS ET 200SP TM POSINPUT 1 -40 ... +60°C with conformal coating based on 6ES7138-6BA00-0BA0. Counter and positioning module for RS422 incremental encoder or SSI absolute value encoder, 2 DI, 2DQ Общая информация Обозначение типа продукта TM поз.
PAGE 2
Входной ток Макс. потребление тока 75 mA; без нагрузки Питание датчика Число выходов 1 Питание датчика 24 В ● 24 В Да; L+ (-0,8 В) ● Защита от короткого замыкания Да ● Макс.
PAGE 3
● экранированные, макс. 1 000 m ● неэкранированные, макс.
PAGE 4
Сигналы датчика, инкрементальный датчик (симметричный) ● Входное напряжение RS 422 ● Макс. входная частота 1 MHz ● Макс. частота счетчика 4 MHz; при четырехкратной обработке ● Макс.
PAGE 5
● Однооборотный Да Физические параметры интерфейсов ● TTL 5V Да; только датчик, работающий по двухтактной схеме ● RS 422 Да Тактовая синхронизация Режим тактовой синхронизации (исполнение до синхронизации клеммы) Да Аварийные сигналы/диагностика/информация о состоянии Возможность включения заменяющих значений Да; параметрируемое Аварийные сигналы ● Диагностический сигнал Да ● Аварийный сигнал процесса Да Диагностические сообщения ● Контроль напряжения питания Да ● Обрыв провода Да ● Коротк
PAGE 6
— Число блоков сравнения 2 — Зависимость от направления Да — изменяется в программе пользователя Да Определение положения ● инкрементальное определение Да ● абсолютное определение Да ● подходит для S7-1500 Motion Control Да Функции измерения ● Время измерения параметрируемое Да ● динамическая регулировка измерения времени Да ● Число пороговых значений, параметрируется 2 Диапазон измерений — Мин. измерение частоты 0,04 Hz — Макс. измерение частоты 4 MHz — Мин.
PAGE 7
● при конденсации, испытания согласно IEC 60068-2-38, макс.
PAGE 8
● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC830A Да; Конформное покрытие, класс А Размеры Ширина 15 mm Высота 73 mm Глубина 58 mm Массы Масса, прибл. 45 g последнее изменение: 14.09.2019 6AG1138-6BA00-2BA0 Лист 8/8 16.09.2019 Возможны изменения.
