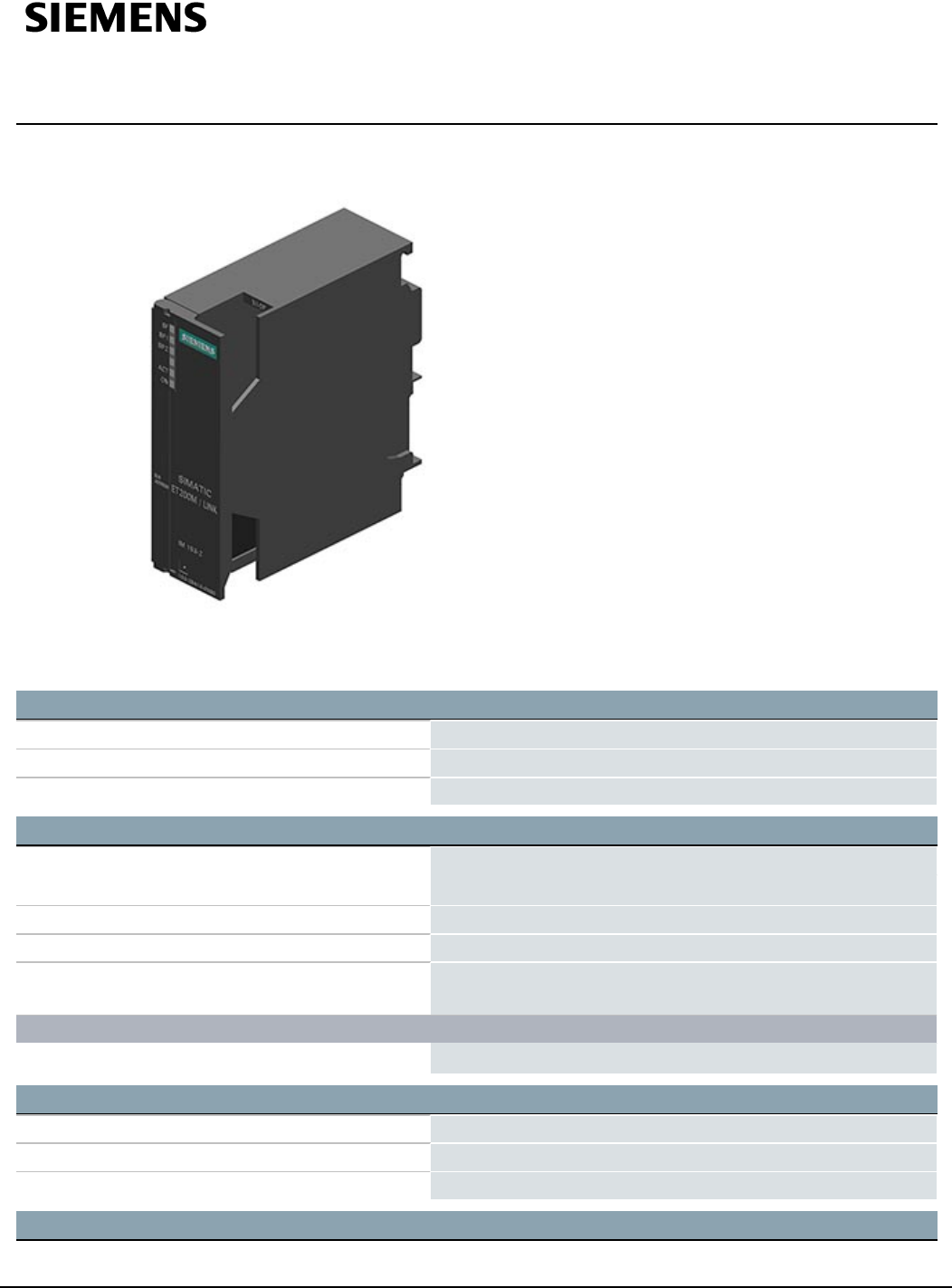

Datenblatt 6AG1153-2BA10-2XY0

SIPLUS ET 200M IM153-2 (*BA02) T1 RAIL -25 ... +55°C T1 mit

70°C für 10 min mit Conformal Coating BasedOn: 6ES7153-2BA10-

0XB0 . Anschaltung ET 200M IM 153-2 High Feature für max. 12 S7-

300 Baugruppen redundanzfähig, Uhrzeitstempelung geeignet für

Taktsynchr. Betrieb neue Features: bis zu 12 Module einsetzbar

Slave Initiative für Drive ES

Allgemeine Informationen

Produkttyp-Bezeichnung IM 153-2

Firmware-Version V6.0.0

Herstellerkennung (VendorID) 801Eh

Versorgungsspannung

Nennwert (DC)

● DC 24 V

zulässiger Bereich, untere Grenze (DC) 20,4V

zulässiger Bereich, obere Grenze (DC) 28,8V

externe Absicherung für Versorgungsleitungen

(Empfehlung)

2,5 A

Netz- und Spannungsausfallüberbrückung

● Netz-/Spannungsausfallüberbrückungszeit

5ms

Eingangsstrom

Stromaufnahme, max. 650mA; bei Versorgung mit DC 24 V

Einschaltstrom, typ. 3A

I²t 0,1A²·s

Ausgangsstrom

6AG1153-2BA10-2XY0 Änderungen vorbehalten

Seite 1/

Summary of content (4 pages)

PAGE 1
Datenblatt 6AG1153-2BA10-2XY0 SIPLUS ET 200M IM153-2 (*BA02) T1 RAIL -25 ... +55°C T1 mit 70°C für 10 min mit Conformal Coating BasedOn: 6ES7153-2BA100XB0 . Anschaltung ET 200M IM 153-2 High Feature für max. 12 S7300 Baugruppen redundanzfähig, Uhrzeitstempelung geeignet für Taktsynchr. Betrieb neue Features: bis zu 12 Module einsetzbar Slave Initiative für Drive ES Allgemeine Informationen Produkttyp-Bezeichnung IM 153-2 Firmware-Version V6.0.
PAGE 2
für Rückwandbus (DC 5 V), max. 1,5 A Verlustleistung Verlustleistung, typ. 5,5 W Adressbereich Adressiervolumen ● Eingänge 244 byte ● Ausgänge 244 byte Hardware-Ausbau Anzahl Baugruppen je DP-Slave-Anschaltung, max. 12 Zeitstempelung Genauigkeit 1 ms; 1ms bei bis zu 8 Modulen; 10ms bei bis zu 12 Modulen Anzahl Meldepuffer 15 Meldungen je Meldepuffer 20 Anzahl stempelbarer Digitaleingänge, max. 128; max. 128 Signale / Station; max.
PAGE 3
Potenzialtrennung Potenzialtrennung vorhanden Ja Isolation Isolation geprüft mit Isolationsspannung 500 V Schutzart und Schutzklasse Schutzart IP IP20 Normen, Zulassungen, Zertifikate CE-Kennzeichen Ja Bahnanwendung ● EN 50155 Ja; T1 Kategorie 1 Klasse A/B horizontale Einbaulage Umgebungsbedingungen Umgebungstemperatur im Betrieb ● min. -25 °C; = Tmin ● max. 60 °C; = Tmax; für den Einsatz auf Bahnfahrzeugen nach EN50155 gilt der bemessene Temperaturbereich -25 ...
PAGE 4
— gegen mechanisch aktive Stoffe nach EN 60721-3-5 Ja; Klasse 5S3 inkl. Sand, Staub; * Anmerkung — Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721 * Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! Projektierung Projektierungs-Software ● STEP 7 Ja; STEP 7 / COM PROFIBUS / Fremdtools über GSD-Datei Maße Breite 40 mm Höhe 125 mm Tiefe 117 mm Gewichte Gewicht, ca. 360 g letzte Änderung: 21.07.
