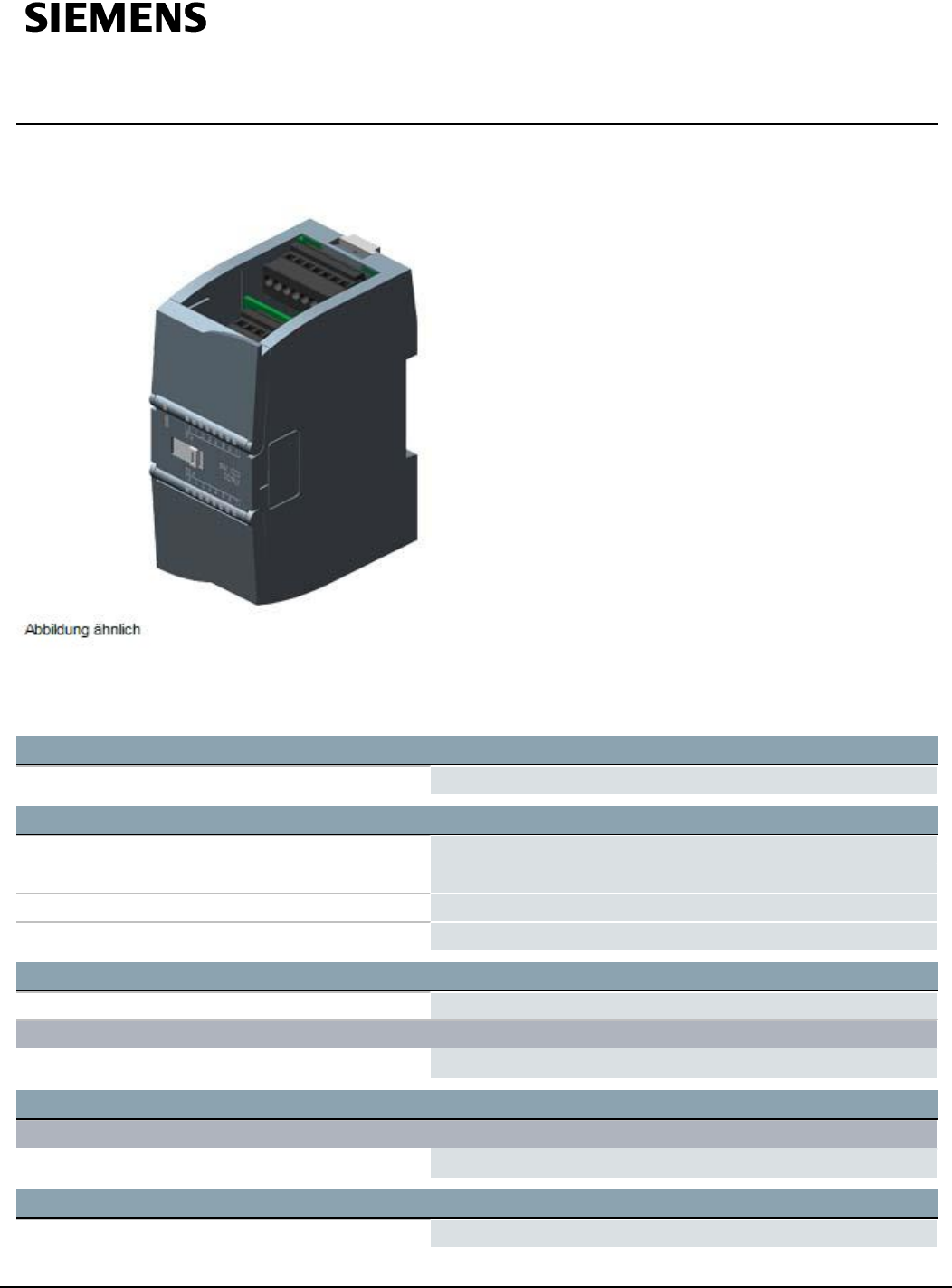

Datenblatt 6AG1223-1PH32-2XB0

SIPLUS S7-1200 SM 1223 8DI/8DQ/Relais -25...+70°C mit

conformal coating based on 6ES7223-1PH32-0XB0 . Digitalein-

/ausgabe 8 DI/8 DQ, 8 DI DC 24V, Sink/Source, 8 DQ, Relais 2A

Allgemeine Informationen

Produkttyp-Bezeichnung SM 1223, DI 8x24 VDC, DO 8x Relais

Versorgungsspannung

Nennwert (DC)

● DC 24 V

zulässiger Bereich, untere Grenze (DC) 20,4V

zulässiger Bereich, obere Grenze (DC) 28,8V

Eingangsstrom

aus Rückwandbus DC 5 V, max. 145mA

Digitaleingänge

● aus Lastspannung L+ (ohne Last), max.

4 mA / Eingang 11 mA / Relais

Ausgangsspannung

Spannungsversorgung der Messumformer

● vorhanden

Verlustleistung

Verlustleistung, typ. 5,5W

6AG1223-1PH32-2XB0 Änderungen vorbehalten

Seite 1/

Summary of content (5 pages)

PAGE 1
Datenblatt 6AG1223-1PH32-2XB0 SIPLUS S7-1200 SM 1223 8DI/8DQ/Relais -25...+70°C mit conformal coating based on 6ES7223-1PH32-0XB0 . Digitalein/ausgabe 8 DI/8 DQ, 8 DI DC 24V, Sink/Source, 8 DQ, Relais 2A Allgemeine Informationen Produkttyp-Bezeichnung SM 1223, DI 8x24 VDC, DO 8x Relais Versorgungsspannung Nennwert (DC) ● DC 24 V Ja zulässiger Bereich, untere Grenze (DC) 20,4 V zulässiger Bereich, obere Grenze (DC) 28,8 V Eingangsstrom aus Rückwandbus DC 5 V, max.
PAGE 2
Digitaleingaben Anzahl der Eingänge ● in Gruppen zu Eingangskennlinie nach IEC 61131, Typ 1 8 2 Ja Anzahl gleichzeitig ansteuerbarer Eingänge alle Einbaulagen — bis 40 °C, max. 8 waagerechte Einbaulage — bis 40 °C, max. 8 — bis 50 °C, max. 8 senkrechte Einbaulage — bis 40 °C, max. 8 Eingangsspannung ● Art der Eingangsspannung DC ● Nennwert (DC) 24 V ● für Signal "0" DC 5 V bei 1 mA ● für Signal "1" DC 15 V bei 2,5 mA Eingangsstrom ● für Signal "0", max.
PAGE 3
● für Signal "1" zulässiger Bereich, max. 2A Ausgangsverzögerung bei ohmscher Last ● "0" nach "1", max. 10 ms ● "1" nach "0", max. 10 ms Summenstrom der Ausgänge (je Gruppe) waagerechte Einbaulage — bis 50 °C, max. 10 A; Strom pro Masse Relaisausgänge ● Anzahl Relaisausgänge 8 ● Versorgungsnennspannung der Relaisspule L+ (DC) 24 V ● Anzahl Schaltspiele, max. mechanisch 10 Mio., bei Lastnennspannung 100 000 Schaltvermögen der Kontakte — bei induktiver Last, max. 2A — bei Lampenlast, max.
PAGE 4
Schutzart nach EN 60529 ● IP20 Ja Normen, Zulassungen, Zertifikate CE-Kennzeichen Ja Umgebungsbedingungen Freier Fall ● Fallhöhe, max. 0,3 m; fünfmal, in Versandverpackung Umgebungstemperatur im Betrieb ● min. -40 °C; = Tmin; Startup @ -25 °C ● max. 70 °C; = Tmax; Tmax > +60 °C Anzahl gleichzeitig eingeschalteter Ausgänge 4, Eingänge 4 (keine benachbarten Punkte) bei horizontaler Einbaulage Umgebungstemperatur bei Lagerung/Transport ● min. -40 °C ● max.
PAGE 5
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721 * Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! Anschlusstechnik erforderlicher Frontstecker Ja Mechanik/Material Material des Gehäuses (frontseitig) ● Kunststoff Ja Maße Breite 45 mm Höhe 100 mm Tiefe 75 mm Gewichte Gewicht, ca. 230 g letzte Änderung: 17.07.2018 6AG1223-1PH32-2XB0 Seite 5/5 24.07.
