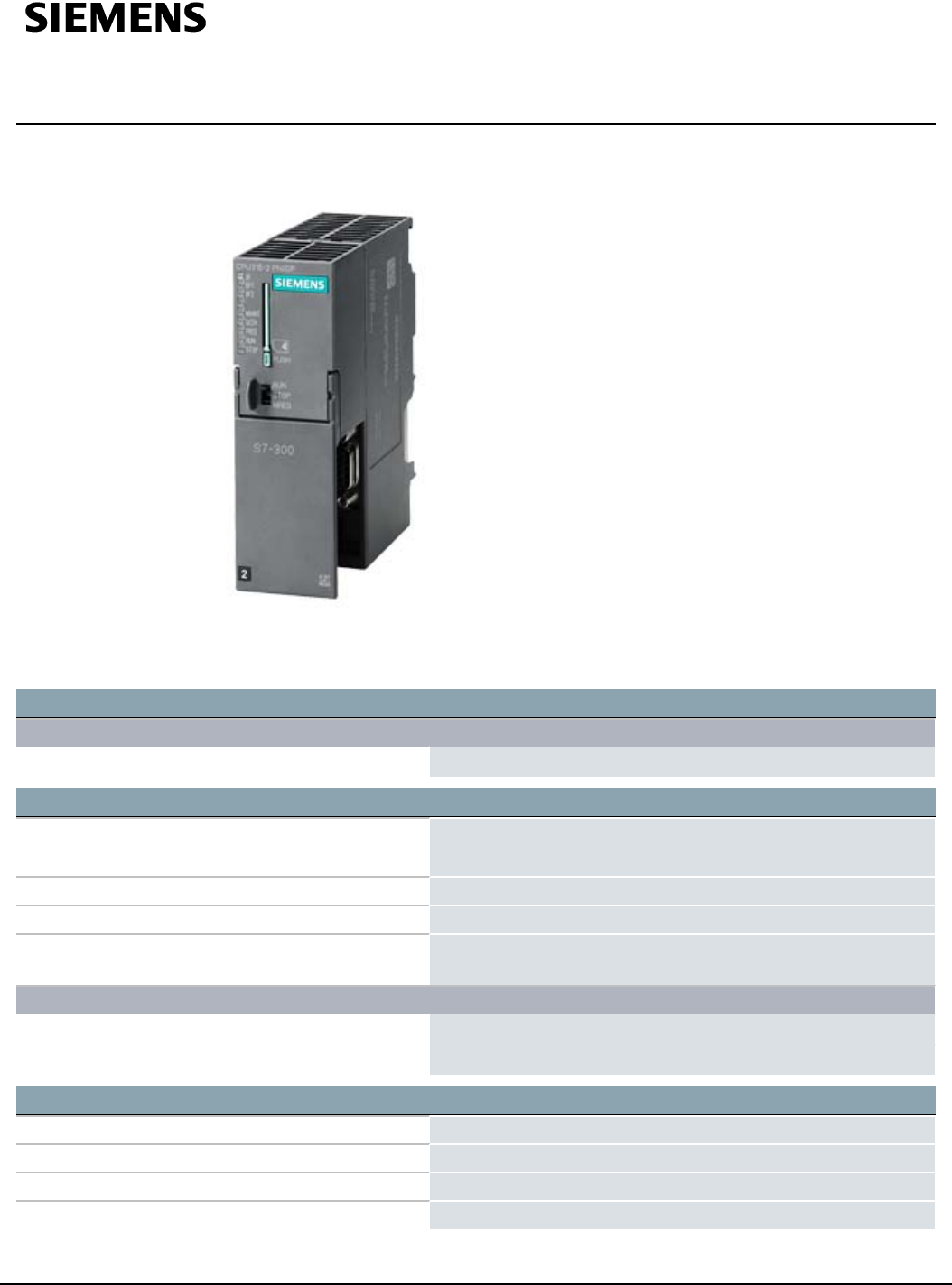

Hoja de datos 6AG1315-2FJ14-2AY0

SIPLUS S7-300 CPU 315F-2PN/DP conforme con EN 50155 T1, cat.

1 cl. A/B con revestimiento conformado basado en 6ES7315-2FJ14-

0AB0 . Módulo central con Memoria de trabajo de 512 kbytes, 1.ª

interfaz MPI/DP 12Mbits/ s, 2.ª interfaz Ethernet PROFINET, con

switch de 2 puertos, Se necesita Micro Memory Card

Información general

Ingeniería con

● Paquete de programación

STEP 7 V5.5, Distributed Safety V5.4 SP4 o superiores

Tensión de alimentación

Valor nominal (DC)

● 24 V DC

Sí; Debe utilizarse una fuente de alimentación según EN 50155

Rango admisible, límite inferior (DC) 20,4V

Rango admisible, límite superior (DC) 28,8V

Protección externa para líneas de alimentación

(recomendación)

mín. 2 A

Puenteo de caídas de red y tensión

● Puenteo de caídas de red/de tensión

5ms

● Tasa de repetición, mín.

1s

Intensidad de entrada

Consumo (valor nominal) 750mA

Consumo (en marcha en vacío), típ. 150mA

Intensidad de cierre, típ. 4A

I²t 1A²·s

6AG1315-2FJ14-2AY0 Sujeto a cambios

Página 1/

Summary of content (15 pages)

PAGE 1
Hoja de datos 6AG1315-2FJ14-2AY0 SIPLUS S7-300 CPU 315F-2PN/DP conforme con EN 50155 T1, cat. 1 cl. A/B con revestimiento conformado basado en 6ES7315-2FJ140AB0 . Módulo central con Memoria de trabajo de 512 kbytes, 1.ª interfaz MPI/DP 12Mbits/ s, 2.ª interfaz Ethernet PROFINET, con switch de 2 puertos, Se necesita Micro Memory Card Información general Ingeniería con ● Paquete de programación STEP 7 V5.5, Distributed Safety V5.
PAGE 2
Pérdidas Pérdidas, típ. 4,65 W Memoria Memoria de trabajo ● integrada 512 kbyte ● ampliable No ● Tamaño de la memoria no volátil para bloques de datos remanentes 128 kbyte Memoria de carga ● enchufable (MMC) Sí ● enchufable (MMC), máx. 8 Mbyte ● Conservación de datos en MMC (tras última programación), mín. 10 y Respaldo ● existente Sí; garantizado por la MMC (sin mantenimiento) ● sin pila Sí; Programa y datos Tiempos de ejecución de la CPU para operaciones de bits, típ.
PAGE 3
● Nº de OBs de modo isócrono 1; OB 61 ● Nº de OBs de arranque 1; OB 100 ● Nº de OBs de errores asíncronos 6; OB 80, 82, 83, 85, 86, 87 (OB 83 solo para PROFINET IO) ● Nº de OBs de errores síncronos 2; OB 121, 122 Profundidad de anidamiento ● por cada prioridad 16 ● adicional, dentro de un OB de error 4 Contadores, temporizadores y su remanencia Contadores S7 ● Cantidad 256 Remanencia — Configurable Sí — Límite inferior 0 — Límite superior 255 — predeterminado Z0aZ7 Rango de contaje — C
PAGE 4
● Remanencia disponible Sí; MB 0 a MB 2 047 ● Remanencia predeterminada MB 0 a MB 15 ● Nº de marcas de ciclo 8; 1 byte de marcas Bloques de datos ● Remanencia configurable Sí; ajustando apropiadamente la propiedad de volatilidad del DB ● Remanencia predeterminada Sí Datos locales ● por cada prioridad, máx. 32 768 byte; máx.
PAGE 5
● FM 8 ● CP PaP 8 ● CP, LAN 10 Bastidores ● Bastidores, máx. 4 ● Módulos por bastidor, máx. 8 Hora Reloj ● Reloj de hardware (en tiempo real) Sí ● respaldado y sincronizable Sí ● Duración del respaldo 6 wk; a 40 °C de temperatura ambiente ● Desviación diaria, máx. 10 s; típ.
PAGE 6
Nº de interfaces PROFINET 1 Nº de interfaces RS 485 1 Nº de interfaces RS 422 0 1. Interfaz Tipo de interfaz Interfaz RS485 integrada Norma física RS 485 con aislamiento galvánico Sí Alimentación en interfaz (15 a 30 V DC), máx. 200 mA Protocolos ● MPI Sí ● Maestro PROFIBUS DP Sí ● Esclavo PROFIBUS DP Sí ● Acoplamiento punto a punto No MPI ● Velocidad de transferencia, máx.
PAGE 7
— Comunicación directa de datos (esclavoesclavo) Sí; como suscriptor — DPV1 Sí Área de direcciones — Entradas, máx. 2 kbyte — Salidas, máx. 2 kbyte Datos útiles por esclavo DP — Entradas, máx. 244 byte — Salidas, máx. 244 byte Esclavo PROFIBUS DP ● Velocidad de transferencia, máx. 12 Mbit/s ● Búsqueda automática de velocidad de transferencia Sí; sólo con interfaz pasiva ● Área de direcciones, máx. 32 ● Datos útiles por área de direcciones, máx.
PAGE 8
Redundancia del medio ● Soporta Sí ● Tiempo de conmutación en caso de rotura de cable, típ. 200 ms; PROFINET MRP ● Nº de estaciones en el anillo, máx.
PAGE 9
— IO-Devices (puertos asociados) que cambian en servicio, soportado Sí — Nº de IO-Devices por herramienta, máx. 8 — Cambio de aparato sin soporte removible Sí — Tiempos de ciclo de envío 250 μs, 500 μs,1 ms; 2 ms, 4 ms (no con IRT y opción "Alta flexibilidad") — Tiempo de actualización 250 µs a 512 ms (dependiendo del modo de servicio; más detalles en el manual de producto "S7-300 CPU 31xC y CPU 31x, Datos técnicos") Área de direcciones — Entradas, máx. 2 kbyte — Salidas, máx.
PAGE 10
● TCP/IP Sí; a través de interfaz PROFINET y FB cargables — Número de conexiones máx. 8 — Tamaño de datos con tipo de conexión 01H, máx. 1 460 byte — Tamaño de datos con tipo de conexión 11H, máx. 32 768 byte — varias conexiones pasivas por puerto, función soportada Sí ● ISO-on-TCP (RFC1006) Sí; a través de interfaz PROFINET y FB cargables — Número de conexiones máx. 8 — Tamaño de datos, máx. 32 768 byte ● UDP Sí; a través de interfaz PROFINET y FB cargables — Número de conexiones máx.
PAGE 11
● Como cliente Sí; a través de la interfaz PROFINET integrada y FB cargables o a través de CP y FB cargables ● Datos útiles por petición, máx.
PAGE 12
— Tamaño de los datos de cada conexión, máx. 450 byte Variables HMI vía PROFINET (acíclicas) — Número de estaciones conectables para variables HMI (PN OPC/iMAP) 3; 2x PN OPC/1x iMap — Actualización de variables HMI 500 ms — Número de variables HMI 200 — Tamaño de datos de todas las variables HMI, máx. 2 000 byte Funcionalidad de proxy PROFIBUS — Soporta Sí — Número de dispositivos PROFIBUS acoplados 16 — Tamaño de los datos de cada conexión, máx.
PAGE 13
Funciones de test y puesta en marcha Estado de bloques Sí; hasta 2 simultáneas Paso individual Sí Nº de puntos de parada 4 Estado/forzado ● Estado/forzado de variables Sí ● Variables Entradas, salidas, marcas, DB, tiempos, contadores ● Nº de variables, máx. 30 — de ellas, estado de variables, máx. 30 — de ellas, forzado de variables, máx. 14 Forzado permanente ● Forzado permanente Sí ● Forzado permanente, variables Entradas, salidas ● Nº de variables, máx.
PAGE 14
● máx. 60 °C; = Tmáx; para uso en vehículos ferroviarios según EN50155 se aplica el rango de temperatura asignado -25 ... +55°C (T1) Temperatura ambiente en almacenaje/transporte ● mín. -40 °C ● máx. 70 °C Altitud en servicio referida al nivel del mar ● Altitud de instalación sobre el nivel del mar, máx. 2 000 m ● Temperatura ambiente-presión atmosféricaaltitud de instalación Tmín ... Tmáx a 1 140 hPa ... 795 hPa (-1 000 m ...
PAGE 15
— AWL Sí — SCL Sí — CFC Sí — GRAPH Sí — HiGraph® Sí Protección de know-how ● Protección de programas de usuario/Protección por contraseña Sí ● Codificación de bloque Sí; con bloque S7 Privacy Dimensiones Ancho 40 mm Alto 125 mm Profundidad 130 mm Pesos Peso, aprox.
