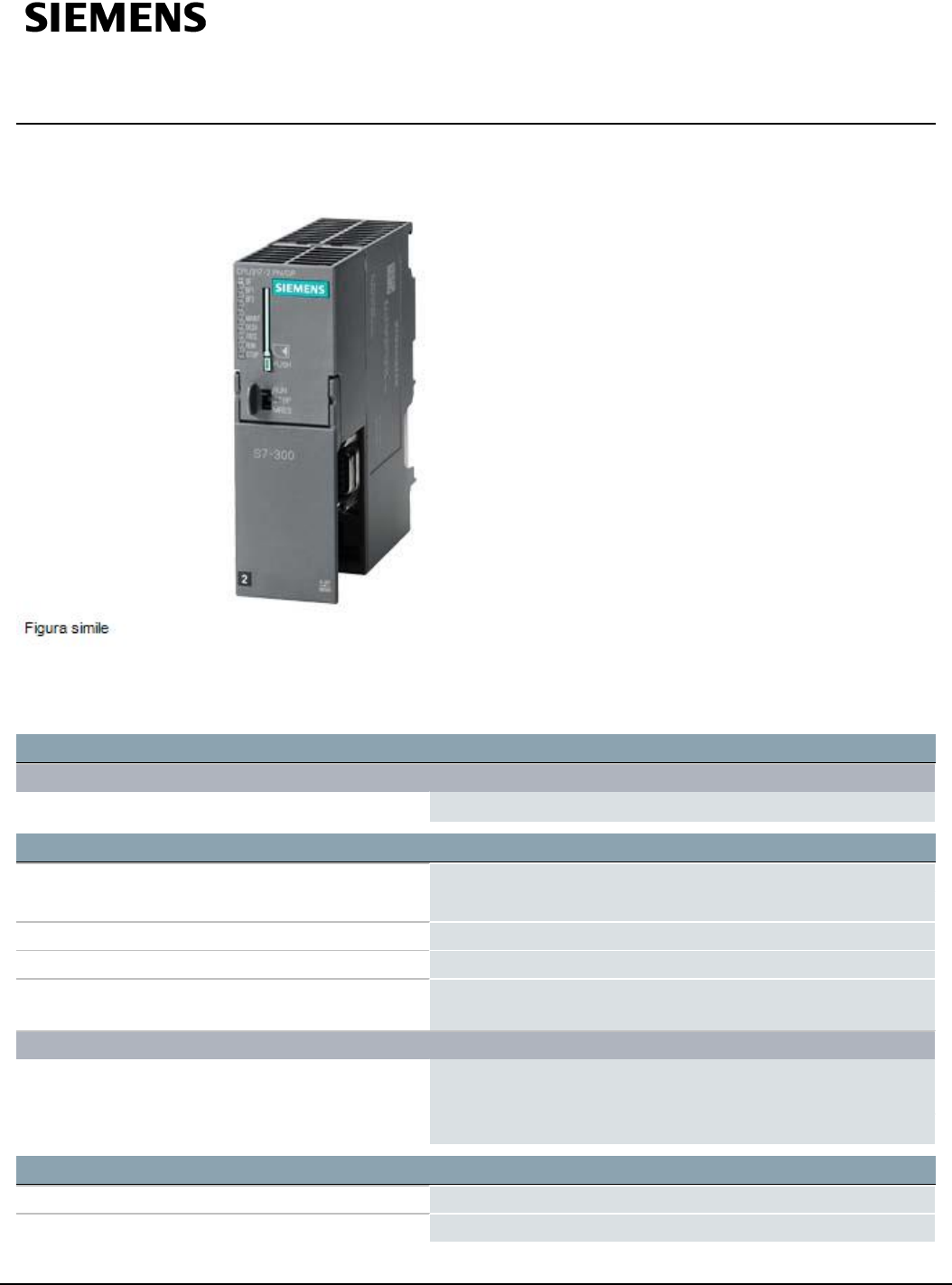

Foglio dati 6AG1317-2EK14-7AB0 SIPLUS S7-300 CPU 317-2PN/DP -25 ... +70 °C, con Conformal Coating based on 6ES7317-2Ek14-0AB0 . unità centrale con memoria di lavoro 1 Mbyte, 1ª interfaccia MPI/DP 12 Mbit/ s, 2ª interfaccia Ethernet PROFINET, con switch a 2 porte, Micro Memory Card necessaria Informazioni generali Engineering con ● Pacchetto di programmazione Da STEP 7 V5.
Corrente d'inserzione, tip. 4A I²t 1 A²·s Potenza dissipata Potenza dissipata, tip. 4,65 W Memoria Memoria di lavoro ● integrata 1 024 kbyte ● ampliabile No ● Grandezza della memoria ritentiva per blocchi dati ritentivi 256 kbyte Memoria di caricamento ● inseribile (MMC) Sì ● inseribile (MMC), max. 8 Mbyte ● Memorizzazione dei dati su MMC (dopo l'ultima programmazione), min.
● Numero di OB di allarme di processo 1; OB 40 ● Numero degli OB di allarme DPV1 3; OB 55, 56, 57 ● Numero di OB di sincronismo di clock 1; OB 61 - sincronismo di clock possibile con DP o con PROFINET IO (non contemporaneamente) ● Numero di OB di avvio 1; OB 100 ● Numero di OB di errore asincrono 6; OB 80, 82, 83, 85, 86, 87 (OB 83 solo per PROFINET IO) ● Numero di OB di errore sincrono 2; OB 121, 122 Profondità di annidamento ● per classe di priorità 16 ● in più all'interno di un OB d'errore
Area dati ritentiva, totale tutti, max. 256 kbyte Merker ● Numero, max. 4 096 byte ● Ritentività in essere Sì; Da MB 0 a MB 4 095 ● Ritentività preimpostata MB 0 ... MB 15 ● Numero di merker di clock 8; 1 byte di merker Blocchi dati ● Ritentività impostabile Sì; tramite proprietà "Non Retain" del DB ● Ritentività preimpostata Sì Dati locali ● per classe di priorità, max. 32 768 byte; max.
● integrata 1 ● tramite CP 4 Numero di FM e CP controllabili (raccomandazione) ● FM 8 ● CP, PtP 8 ● CP, LAN 10 Telaio di montaggio ● Telaio di montaggio, max. 4 ● Unità per telaio di montaggio, max. 8 Ora Orologio ● Orologio hardware (orologio in tempo reale) Sì ● tamponato e sincronizzabile Sì ● Durata tamponamento 6 wk; a 40 °C di temperatura ambiente ● Scostamento giornaliero, max. 10 s; tip.
Numero di uscite analogiche 0 Interfacce Numero di interfacce Industrial Ethernet 1; Ethernet, switch a 2 porte, 2*RJ45 Numero di interfacce PROFINET 1; 2 porte (switch) RJ45 Numero di interfacce RS 485 1; MPI/PROFIBUS DP combinata Numero di interfacce RS 422 0 1ª interfaccia Tipo di interfaccia interfaccia RS485 integrata Fisica RS 485 con separazione di potenziale Sì Alimentazione all'interfaccia (DC 15 ... 30 V), max.
— Attivazione/disattivazione di slave DP Sì — Numero di slave DP contemporaneamente attivabili/disattivabili, max. 8 — Scambio dati diretto (traffico trasversale) Sì; come subscriber — DPV1 Sì Area di indirizzi — Ingressi, max. 8 kbyte — Uscite, max. 8 kbyte Dati utili per slave DP — Ingressi, max. 244 byte — Uscite, max. 244 byte Slave PROFIBUS DP ● Velocità di trasmissione, max. 12 Mbit/s ● Ricerca automatica del baudrate Sì; solo con interfaccia passiva ● Area di indirizzi, max.
● supportati Sì ● Tempo di commutazione in caso di rottura conduttore, tip. 200 ms; PROFINET MRP ● Numero di nodi/partner nell'anello, max.
— Numero di IO-Device collegabili per tool, max. 8 — Sostituzione apparecchiatura senza supporto di memoria rimovibile Sì — Clock di trasmissione 250 μs, 500 μs,1 ms; 2 ms, 4 ms (non per IRT con l'opzione "Elevata flessibilità") — Tempo di aggiornamento 250 µs ... 512 ms (in dipendenza del modo operativo, per informazioni dettagliate vedi Manuale del prodotto "S7-300 CPU 31xC e CPU 31x, Dati tecnici") Area di indirizzi — Ingressi, max. 8 kbyte — Uscite, max.
● TCP/IP Sì; tramite interfaccia PROFINET integrata e FB caricabili — Numero di collegamenti, max. 16 — Lunghezza dei dati con tipo di collegamento 01H, max. 1 460 byte — Lunghezza dei dati con tipo di collegamento 11H, max. 32 768 byte — più collegamenti passivi per porta, supportati Sì ● ISO-on-TCP (RFC1006) Sì; tramite interfaccia PROFINET integrata e FB caricabili — Numero di collegamenti, max. 16 — Lunghezza dei dati, max.
● come client Sì; tramite interfaccia PROFINET integrata e FB caricabili o tramite CP e FB caricabili ● Dati utili per job, max.
— Aggiornamento variabili HMI 500 ms — Numero di variabili HMI 200 — Lunghezza dei dati di tutte le variabili HMI, max. 2 000 byte Funzionalità di Proxy PROFIBUS — supportati Sì — Numero di apparecchiature PROFIBUS collegate 16 — Lunghezza dei dati per collegamento, max. 240 byte; dipendente da slave Numero di collegamenti ● totale 32 ● utilizzabile per comunicazione PG 31 — riservati per comunicazione PG 1 — impostabili per comunicazione PG, min.
● Stato/forzamento di variabili Sì ● Variabili ingressi, uscite, merker, DB, temporizzatori, contatori ● Numero di variabili, max. 30 — di cui variabili per stato, max. 30 — di cui variabili per forzamento, max. 14 Forzamento permanente ● Forzamento permanente Sì ● Forzamento permanente, variabili ingressi, uscite ● Numero di variabili, max. 10 Buffer diagnostico ● presente Sì ● Numero di registrazioni, max.
● con condensa, test effettuato secondo IEC 60068-2-38, max. 100 %; RH, incl. condensa / gelo consentiti (nessuna messa in servizio in presenza di condensa) Resistenza Impiego in impianti industriali fissi — a sostanze biologicamente attive secondo EN 60721-3-3 Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta — a sostanze chimicamente attive secondo EN 60721-3-3 Sì; Classe 3C4 (umidità relativa < 75 %) incl.
— HiGraph® Sì Protezione del know-how ● Protezione del programma applicativo/protezione con password Sì ● Codifica blocco Sì; con S7-Block Privacy Dimensioni Larghezza 40 mm Altezza 125 mm Profondità 130 mm Pesi Peso, ca.
