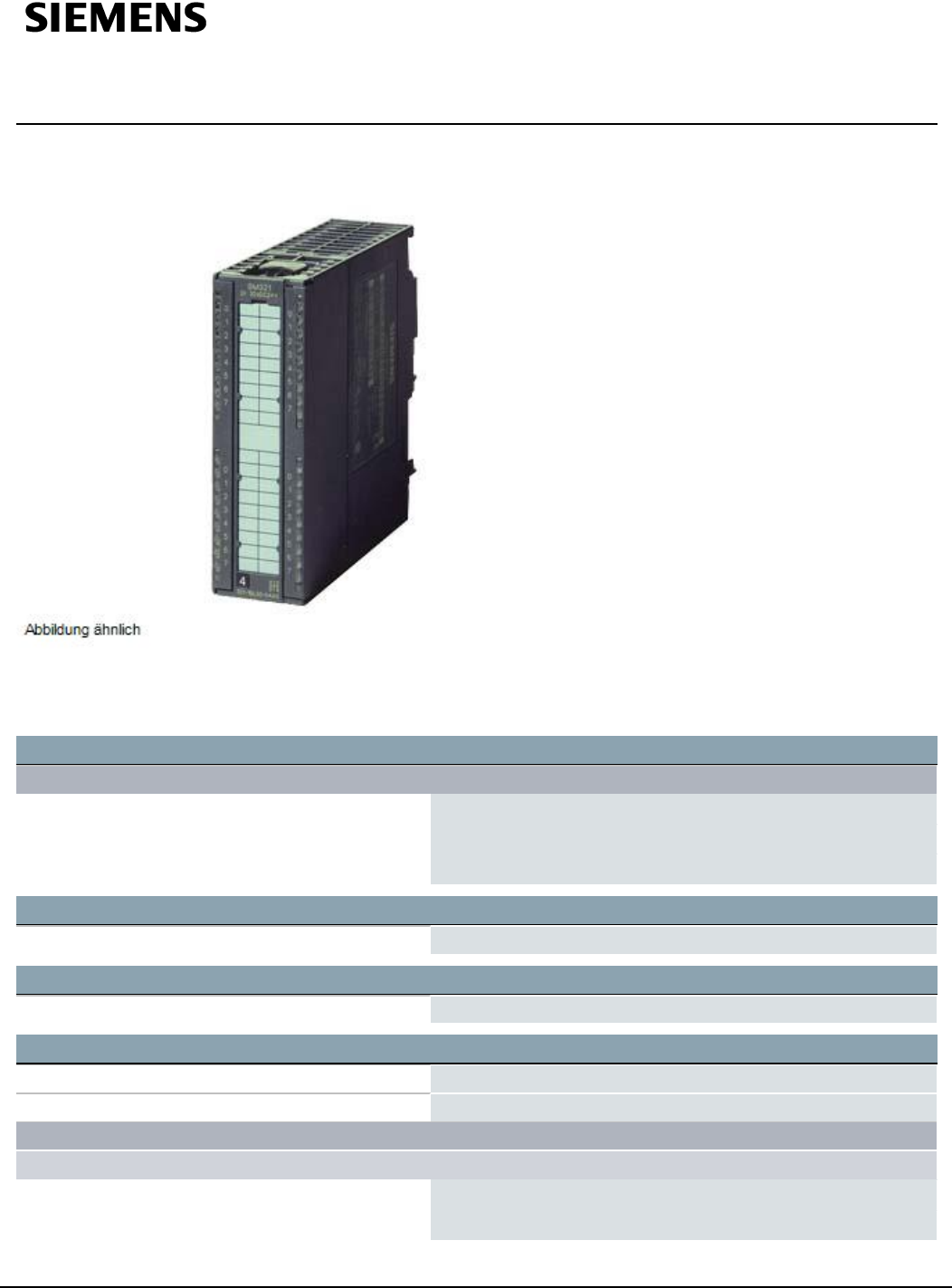

Datenblatt 6AG1321-1CH20-2AA0

SIPLUS S7-300 SM 321 -25...+70°C mit conformal coating

Konformitaet mit EN 50155 T1 Kat 1 Kl A/B based on 6ES7321-

1CH20-0AA0 . Digitaleingabe potentialgetrennt 16 DE, DC 48-125V,

1x 20-polig

Versorgungsspannung

Lastspannung L+

● Nennwert (DC)

48V

● zulässiger Bereich, untere Grenze (DC)

48V

● zulässiger Bereich, obere Grenze (DC)

125V

Eingangsstrom

aus Rückwandbus DC 5 V, max. 40mA

Verlustleistung

Verlustleistung, typ. 4,3W

Digitaleingaben

Anzahl der Eingänge 16

Eingangskennlinie nach IEC 61131, Typ 1 Ja

Anzahl gleichzeitig ansteuerbarer Eingänge

alle Einbaulagen

— bis 60 °C, max.

8; 6 @ Ue 146 V

— bis 70 °C, max.

6; 4 @ Ue 146 V

6AG1321-1CH20-2AA0 Änderungen vorbehalten

Seite 1/

Summary of content (4 pages)

PAGE 1
Datenblatt 6AG1321-1CH20-2AA0 SIPLUS S7-300 SM 321 -25...+70°C mit conformal coating Konformitaet mit EN 50155 T1 Kat 1 Kl A/B based on 6ES73211CH20-0AA0 . Digitaleingabe potentialgetrennt 16 DE, DC 48-125V, 1x 20-polig Versorgungsspannung Lastspannung L+ ● Nennwert (DC) 48 V ● zulässiger Bereich, untere Grenze (DC) 48 V ● zulässiger Bereich, obere Grenze (DC) 125 V Eingangsstrom aus Rückwandbus DC 5 V, max. 40 mA Verlustleistung Verlustleistung, typ.
PAGE 2
waagerechte Einbaulage — bis 50 °C, max. 8 — bis 60 °C, max. 8; 6 bis Ue 146 V Eingangsspannung ● Art der Eingangsspannung DC ● Nennwert (DC) 48 V; DC 48 V bis DC 125 V ● für Signal "0" DC -146 V bis DC +15 V ● für Signal "1" DC 30 V bis DC 146 V Eingangsstrom ● für Signal "1", typ. 3,5 mA Eingangsverzögerung (bei Nennwert der Eingangsspannung) für Standardeingänge — parametrierbar Nein — bei "0" nach "1", min. 0,1 ms — bei "0" nach "1", max. 3,5 ms — bei "1" nach "0", min.
PAGE 3
● zwischen den Kanälen und Rückwandbus Ja; Optokoppler Zulässige Potenzialdifferenz zwischen verschiedenen Stromkreisen DC 146 V/AC 132 V Isolation Isolation geprüft mit DC 1500 V Normen, Zulassungen, Zertifikate CE-Kennzeichen Ja UL-Zulassung Ja; File E239877 FM-Zulassung Nein RCM (former C-TICK) Ja KC-Zulassung Ja EAC (former Gost-R) Ja Einsatz im explosionsgefährdeten Bereich ● ATEX Nein Bahnanwendung ● EN 50155 Ja; Kapitel 4, 5 und 12; es gelten keine weiteren Vereinbarungen; T1, Ka
PAGE 4
— gegen biologisch aktive Stoffe nach EN 60721-3-5 Ja; Klasse 5B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 5B3 auf Anfrage — gegen chemisch aktive Stoffe nach EN 60721-3-5 Ja; Klasse 5C3 (RH < 75 %) inkl. Salznebel gemäß EN 50155 (ST2); * — gegen mechanisch aktive Stoffe nach EN 60721-3-5 Ja; Klasse 5S3 inkl.
