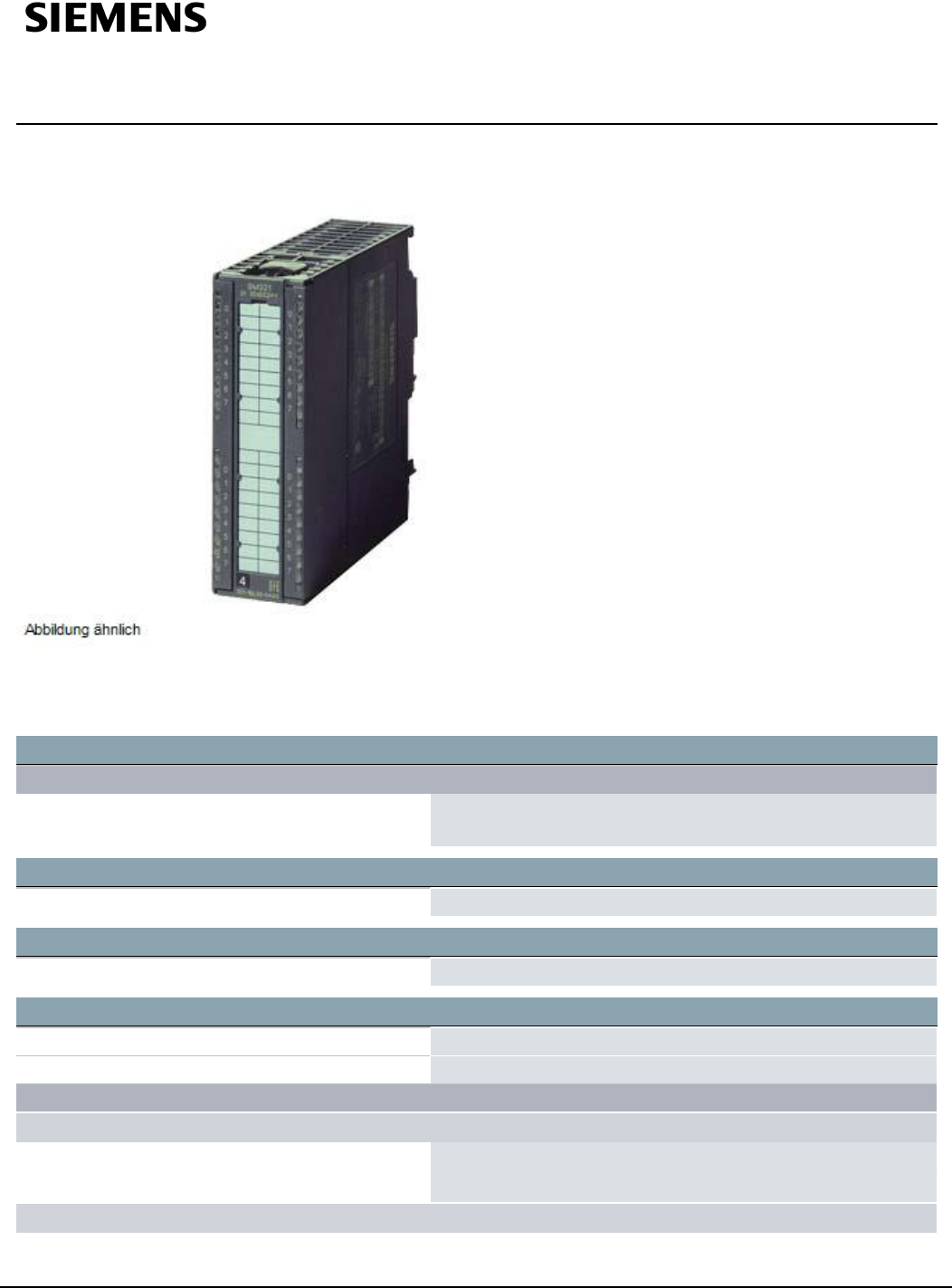

Datenblatt 6AG1321-1FH00-7AA0

SIPLUS S7-300 SM321 16DE/120/23 -40...+70°C mit comformal

coating based on 6ES7321-1FH00-0AA0 . Digitaleingabe

potentialgetrennt 16 DE, AC 120/230V, 1x 20-polig

Versorgungsspannung

Lastspannung L1

● Nennwert (AC)

230V; AC 120 / 230 V; alle Lastspannungen müssen die gleiche

Phase haben.

Eingangsstrom

aus Rückwandbus DC 5 V, max. 29mA

Verlustleistung

Verlustleistung, typ. 4,9W

Digitaleingaben

Anzahl der Eingänge 16

Eingangskennlinie nach IEC 61131, Typ 1 Ja

Anzahl gleichzeitig ansteuerbarer Eingänge

waagerechte Einbaulage

— bis 40 °C, max.

— bis 60 °C, max.

16; bis 70 °C

senkrechte Einbaulage

6AG1321-1FH00-7AA0 Änderungen vorbehalten

Seite 1/

Summary of content (4 pages)

PAGE 1
Datenblatt 6AG1321-1FH00-7AA0 SIPLUS S7-300 SM321 16DE/120/23 -40...+70°C mit comformal coating based on 6ES7321-1FH00-0AA0 . Digitaleingabe potentialgetrennt 16 DE, AC 120/230V, 1x 20-polig Versorgungsspannung Lastspannung L1 ● Nennwert (AC) 230 V; AC 120 / 230 V; alle Lastspannungen müssen die gleiche Phase haben. Eingangsstrom aus Rückwandbus DC 5 V, max. 29 mA Verlustleistung Verlustleistung, typ.
PAGE 2
— bis 40 °C, max. 16 Eingangsspannung ● Art der Eingangsspannung AC ● Nennwert (AC) 230 V; AC 120/230 V (47 ... 63 Hz) ● für Signal "0" 0 ... 40 V ● für Signal "1" 79 ... 264 V Eingangsstrom ● für Signal "1", typ. 6,5 mA; (120V, 60Hz), 16mA (230V, 50Hz) Eingangsverzögerung (bei Nennwert der Eingangsspannung) für Standardeingänge — parametrierbar Nein — bei "0" nach "1", min. 25 ms — bei "0" nach "1", max. 25 ms — bei "1" nach "0", max. 25 ms Leitungslänge ● geschirmt, max.
PAGE 3
Normen, Zulassungen, Zertifikate CE-Kennzeichen Ja UL-Zulassung Ja; File E239877 FM-Zulassung Ja; CofC 3028431 RCM (former C-TICK) Ja KC-Zulassung Ja EAC (former Gost-R) Ja Einsatz im explosionsgefährdeten Bereich ● ATEX Nein Umgebungsbedingungen Umgebungstemperatur im Betrieb ● min. -40 °C; = Tmin ● max. 70 °C; = Tmax; 60 °C @ UL/cUL, ATEX and FM use Umgebungstemperatur bei Lagerung/Transport ● min. -40 °C ● max.
PAGE 4
Anschlusstechnik erforderlicher Frontstecker 20-polig Maße Breite 40 mm Höhe 125 mm Tiefe 120 mm Gewichte Gewicht, ca. 240 g letzte Änderung: 17.07.2018 6AG1321-1FH00-7AA0 Seite 4/4 24.07.
