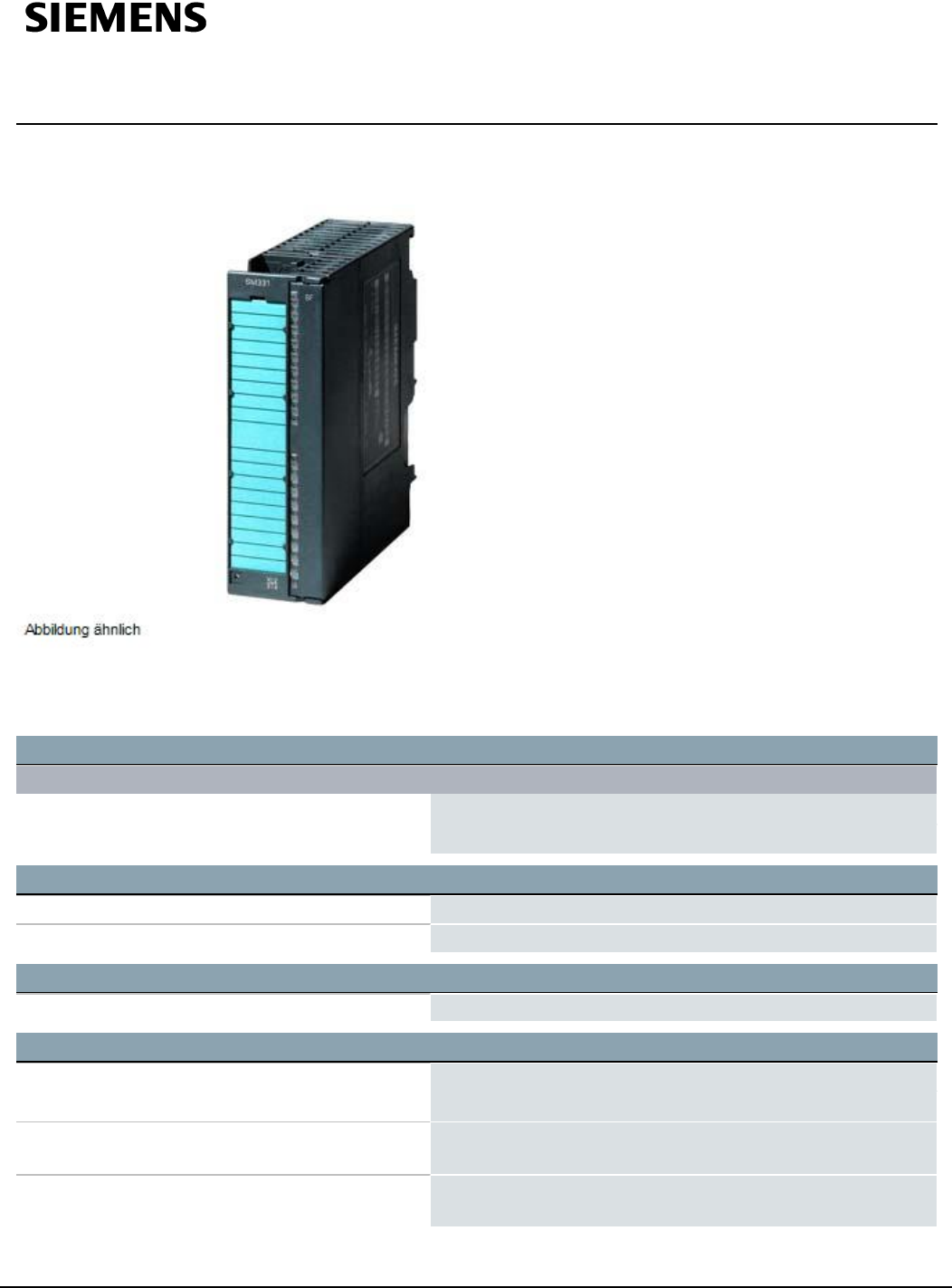

Datenblatt 6AG1331-7KB02-2AB0

SIPLUS S7-300 SM 331-20-pol. -25...+70°C mit conformal coating

based on 6ES7331-7KB02-0AB0 . Analogeingabe potentialgetrennt 2

AE, Aufl. 9/12/14 Bit, U/I/Thermoelement/Widerstand, Alarm,

Diagnose, 1x 20-polig, Ziehen/stecken mit aktiven Rückwandbus

Versorgungsspannung

Lastspannung L+

● Nennwert (DC)

24V

● Verpolschutz

Eingangsstrom

aus Lastspannung L+ (ohne Last), max. 80mA

aus Rückwandbus DC 5 V, max. 50mA

Verlustleistung

Verlustleistung, typ. 1,3W

Analogeingaben

Anzahl Analogeingänge 2

● bei Widerstandsmessung

zulässige Eingangsspannung für Spannungseingang

(Zerstörgrenze), max.

20V; dauerhaft; 75 V für max. 1 s (Tastverhältnis 1:20)

zulässiger Eingangsstrom für Stromeingang

(Zerstörgrenze), max.

40mA

6AG1331-7KB02-2AB0 Änderungen vorbehalten

Seite 1/

Summary of content (6 pages)

PAGE 1
Datenblatt 6AG1331-7KB02-2AB0 SIPLUS S7-300 SM 331-20-pol. -25...+70°C mit conformal coating based on 6ES7331-7KB02-0AB0 . Analogeingabe potentialgetrennt 2 AE, Aufl. 9/12/14 Bit, U/I/Thermoelement/Widerstand, Alarm, Diagnose, 1x 20-polig, Ziehen/stecken mit aktiven Rückwandbus Versorgungsspannung Lastspannung L+ ● Nennwert (DC) 24 V ● Verpolschutz Ja Eingangsstrom aus Lastspannung L+ (ohne Last), max. 80 mA aus Rückwandbus DC 5 V, max. 50 mA Verlustleistung Verlustleistung, typ.
PAGE 2
Eingangsbereiche ● Spannung Ja ● Strom Ja ● Thermoelement Ja ● Widerstandsthermometer Ja ● Widerstand Ja Eingangsbereiche (Nennwerte), Spannungen ● 0 bis +10 V Nein ● 1 V bis 5 V Ja ● Eingangswiderstand (1 V bis 5 V) 100 kΩ ● 1 V bis 10 V Nein ● -1 V bis +1 V Ja ● Eingangswiderstand (-1 V bis +1 V) 10 MΩ ● -10 V bis +10 V Ja ● Eingangswiderstand (-10 V bis +10 V) 100 kΩ ● -2,5 V bis +2,5 V Ja ● Eingangswiderstand (-2,5 V bis +2,5 V) 100 kΩ ● -250 mV bis +250 mV Ja ● Eingangsw
PAGE 3
● Eingangswiderstand (Typ J) 10 MΩ ● Typ K Ja ● Eingangswiderstand (Typ K) 10 MΩ ● Typ L Nein ● Typ N Ja ● Eingangswiderstand (Typ N) 10 MΩ ● Typ R Nein ● Typ S Nein ● Typ T Nein ● Typ U Nein ● Typ TXK/TXK(L) nach GOST Nein Eingangsbereiche (Nennwerte), Widerstandsthermometer ● Cu 10 Nein ● Ni 100 Ja ● Eingangswiderstand (Ni 100) 10 MΩ; Standard ● Pt 100 Ja ● Eingangswiderstand (Pt 100) 10 kΩ; Standard Eingangsbereiche (Nennwerte), Widerstände ● 0 bis 150 Ohm Ja ● Eingangsw
PAGE 4
Integrations- und Wandlungszeit/Auflösung pro Kanal ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max.
PAGE 5
● Sammelfehler SF (rot) Ja Potenzialtrennung Potenzialtrennung Analogeingaben ● zwischen den Kanälen und Rückwandbus Ja Isolation Isolation geprüft mit DC 500 V Normen, Zulassungen, Zertifikate CE-Kennzeichen Ja UL-Zulassung Ja; File E239877 FM-Zulassung Ja; CofC 3028431 RCM (former C-TICK) Ja KC-Zulassung Ja EAC (former Gost-R) Ja Bahnanwendung ● EN 50121-4 Nein ● EN 50155 Nein Umgebungsbedingungen Umgebungstemperatur im Betrieb ● min. -25 °C; = Tmin ● max.
PAGE 6
— gegen biologisch aktive Stoffe nach EN 60721-3-6 Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage — gegen chemisch aktive Stoffe nach EN 60721-3-6 Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-252 (Schärfegrad 3); * — gegen mechanisch aktive Stoffe nach EN 60721-3-6 Ja; Klasse 6S3 inkl.
