Datenblatt 6AG1343-1GX31-4XE0

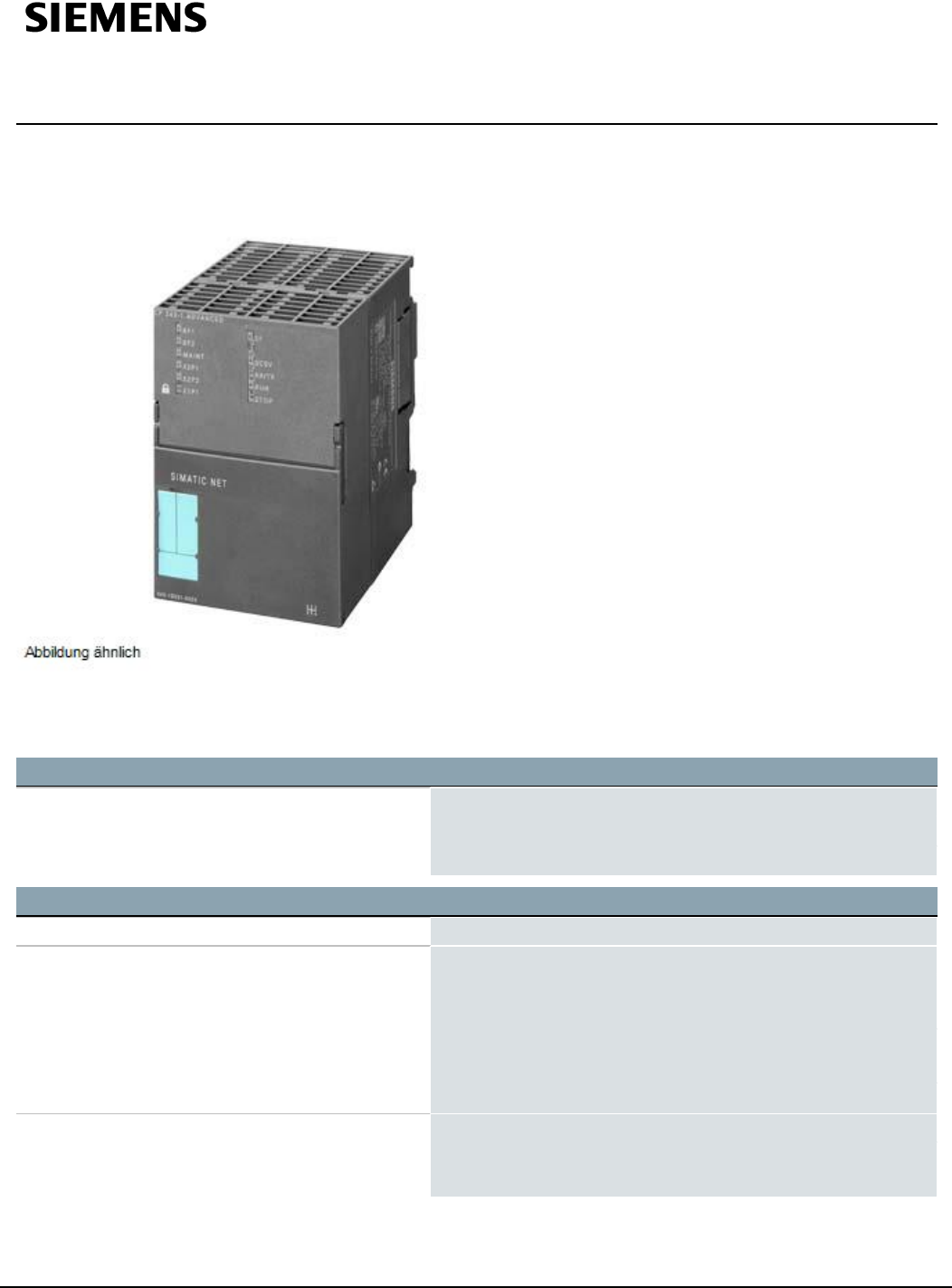

Produkttyp-Bezeichnung CP 343-1 Advanced

SIPLUS NET CP 343-1 Advanced mit conformal coating based on

6GK7343-1GX31-0XE0 . zum Anschluss der SIMATIC "S7-300 CPU

an Ind. Ethernet;" PROFINET IO Controller und/oder "IO-Device; RT

und RT und IRT" "IRT, MRP, PROFINET CBA; TCP/IP ISO, UDP,

S7-KOM, S5-KOMP.KOM., (Send/Receive) M. Fetch/Write mit und

ohne RFC 1006,MULTICAST Diagnose-Erweiterung,SNMP,DHCP,

FTP Client/Server, E-Mail, Gigabit-SS1X RJ45 (10/100/1000)

PROFINET-SS 2x RJ45(10/100MBit) "PROFINET CBA; security"

"(Firewall/VPN); PROFIenergy"

Übertragungsrate

● an der Schnittstelle 1

10...1000Mbit/s

● an der Schnittstelle 2

10...100Mbit/s

Schnittstellen

Anzahl der Schnittstellen / gemäß Industrial Ethernet 3

Anzahl der elektrischen Anschlüsse

● an der Schnittstelle 1 / gemäß Industrial

Ethernet

● an der Schnittstelle 2 / gemäß Industrial

Ethernet

● für Spannungsversorgung

Ausführung des elektrischen Anschlusses

● an der Schnittstelle 1 / gemäß Industrial

Ethernet

RJ45-Port

6AG1343-1GX31-4XE0 Änderungen vorbehalten

Seite 1/

Summary of content (8 pages)

PAGE 1
Datenblatt Produkttyp-Bezeichnung 6AG1343-1GX31-4XE0 CP 343-1 Advanced SIPLUS NET CP 343-1 Advanced mit conformal coating based on 6GK7343-1GX31-0XE0 . zum Anschluss der SIMATIC "S7-300 CPU an Ind. Ethernet;" PROFINET IO Controller und/oder "IO-Device; RT und RT und IRT" "IRT, MRP, PROFINET CBA; TCP/IP ISO, UDP, S7-KOM, S5-KOMP.KOM., (Send/Receive) M.
PAGE 2
● an der Schnittstelle 2 / gemäß Industrial Ethernet RJ45-Port ● für Spannungsversorgung 2-polige steckbare Klemmleiste Ausführung des Wechselmediums / C-PLUG Ja Versorgungsspannung, Stromaufnahme, Verlustleistung Spannungsart / der Versorgungsspannung DC Versorgungsspannung / 1 / aus Rückwandbus 5V Versorgungsspannung / extern 24 V Versorgungsspannung / extern / bei DC / Nennwert 24 V relative positive Toleranz / bei DC / bei 24 V 20 % relative negative Toleranz / bei DC / bei 24 V 15 % a
PAGE 3
● als Nutzdaten je ISO-Verbindung / für offene Kommunikation / mittels SEND/RECEIVEBausteinen / maximal 8 Kibyte ● als Nutzdaten je ISO on TCP-Verbindung / für offene Kommunikation / mittels SEND/RECEIVEBausteinen / maximal 8 Kibyte ● als Nutzdaten je TCP-Verbindung / für offene Kommunikation / mittels SEND/RECEIVEBausteinen / maximal 8 Kibyte ● als Nutzdaten je UDP-Verbindung / für offene IE-Kommunikation / mittels SEND/RECEIVEBausteinen / maximal 2 Kibyte Anzahl der Multicast-Teilnehmer 16 Leist
PAGE 4
● als Nutzdaten für Eingangsvariablen / als PROFINET IO-Controller / maximal 4 Kibyte ● als Nutzdaten für Ausgangsvariablen / als PROFINET IO-Controller / maximal 4 Kibyte ● als Nutzdaten für Eingangsvariablen je PN IODevice / als PROFINET IO-Controller / maximal 1433 byte ● als Nutzdaten für Ausgangsvariablen je PN IODevice / als PROFINET IO-Controller / maximal 1433 byte ● als Nutzdaten für Eingangsvariablen je PN IODevice / je Submodul als PROFINET IOController / maximal 240 byte ● als Nutzdate
PAGE 5
● als Nutzdaten für Arrays und Datentypen / bei PROFINET CBA / bei lokaler Verschaltung / maximal 2400 byte Leistungsdaten / PROFINET CBA / remote Verschaltung / mit azyklischer Übertragung Aktualisierungszeit / der remote-Verschaltungen / bei azyklischer Übertragung / bei PROFINET CBA 100 ms Anzahl der Remote-Verschaltungen mit Eingangsvariablen / bei azyklischer Übertragung / bei PROFINET CBA / maximal 128 Anzahl der Remote-Verschaltungen mit Ausgangsvariablen / bei azyklischer Übertragung / bei PRO
PAGE 6
Leistungsdaten / PROFINET CBA / geräteinterne Verschaltungen Anzahl der internen Verschaltungen / bei PROFINET CBA / maximal 256 Datenmenge / der internen Verschaltungen / bei PROFINET CBA / maximal 2400 byte Leistungsdaten / PROFINET CBA / Verschaltungen mit Konstanten Anzahl der Verschaltungen mit Konstanten / bei PROFINET CBA / maximal 200 Datenmenge / als Nutzdaten für Verschaltungen mit Konstanten / bei PROFINET CBA / maximal 4096 byte Leistungsdaten / PROFINET CBA / PROFIBUS Proxy-Funktionalit
PAGE 7
● Redundanzmanager Protokoll / wird unterstützt / Media Redundancy Protocol (MRP) Ja Ja Produktfunktionen / Security Ausführung der Firewall stateful inspection Produktfunktion / bei VPN-Verbindung IPSec Art der Verschlüsselungsalgorithmen / bei VPNVerbindung AES-256, AES-192, AES-128, 3DES-168, DES-56 Art der Authentifizierungsverfahren / bei VPNVerbindung Preshared Key (PSK), X.
PAGE 8
Securityhinweis Siemens bietet Produkte und Lösungen mit Industrial SecurityFunktionen an, die den sicheren Betrieb von Anlagen, Lösungen, Maschinen, Geräten und/oder Netzwerken unterstützen. Sie sind wichtige Komponenten in einem ganzheitlichen Industrial Security-Konzept. Die Produkte und Lösungen von Siemens werden unter diesem Gesichtspunkt ständig weiterentwickelt. Siemens empfiehlt, sich unbedingt regelmäßig über ProduktUpdates zu informieren.
