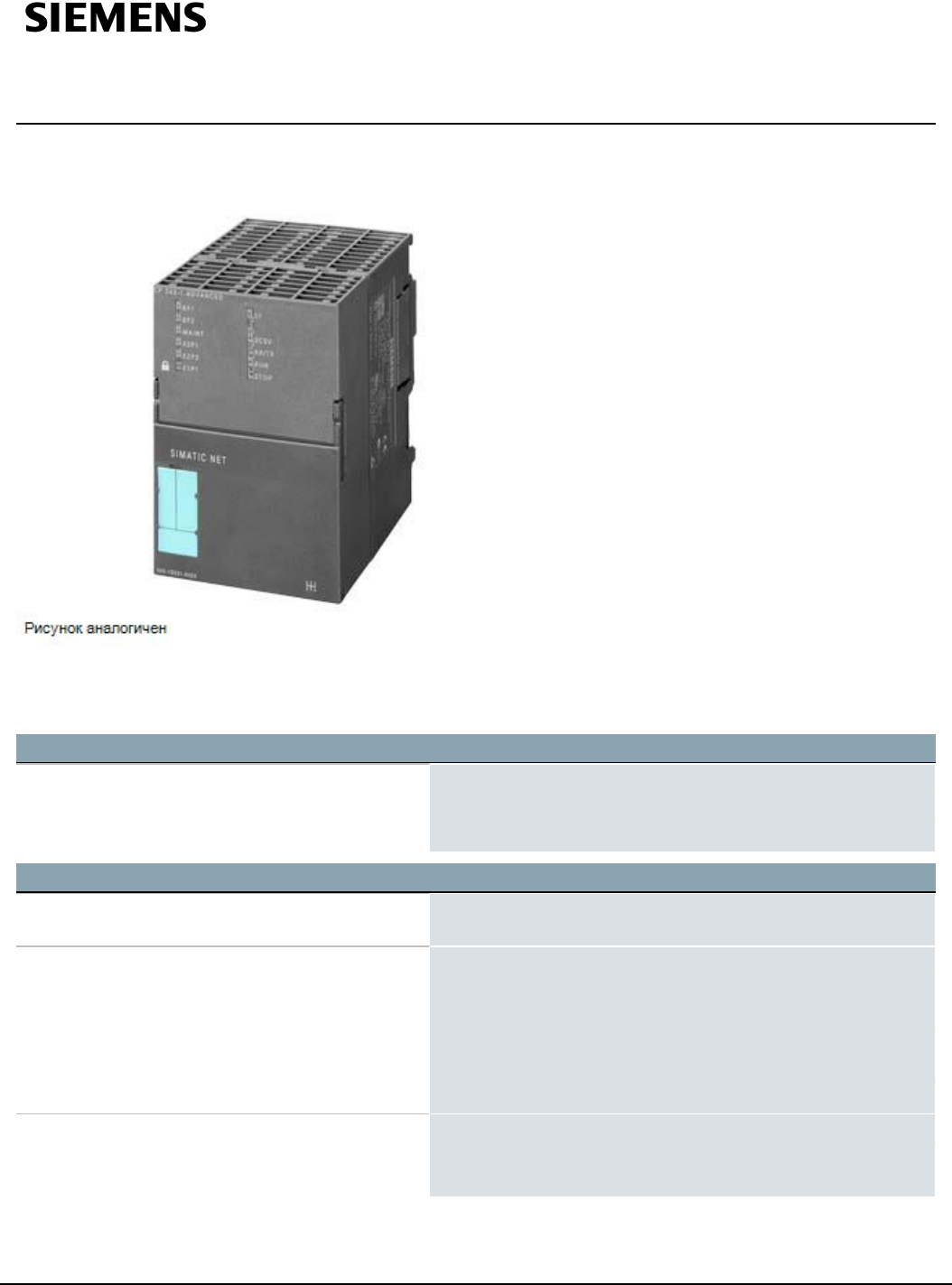

Лист тех. данных 6AG1343-1GX31-4XE0

SIPLUS NET CP 343-1 Advanced with conformal coating based on

6GK7343-1GX31-0XE0 . for connection of the SIMATIC "S7-300

CPU to Ind. Ethernet;" PROFINET IO controller and/or "IO Device;

RT and RT and IRT" "IRT, MRP, PROFINET CBA; TCP/IP" ISO,

UDP, S7 COM, S5-comp. com., (send/receive) with Fetch/Write with

and without RFC 1006, MULTICAST Diagnostic

extension,SNMP,DHCP, FTP client/server, e-mail, Gigabit-SS1X

RJ45 (10/100/1000) PROFINET-SS 2x RJ45(10/100 "Mbit)

""PROFINET CBA; security""" "(firewall/VPN); PROFIenergy"

Скорость передачи

● на интерфейсе 1

10...1000Mbit/s

● на интерфейсе 2

10...100Mbit/s

Интерфейсы

Количество интерфейсов / согласно Industrial

Ethernet

Количество электрических подключений

● на интерфейсе 1 / согласно Industrial

Ethernet

● на интерфейсе 2 / согласно Industrial

Ethernet

● для напряжения питания

Исполнение электрического подключения

● на интерфейсе 1 / согласно Industrial

Ethernet

Порт RJ45

6AG1343-1GX31-4XE0 Возможны изменения.

Лист 1/

Summary of content (9 pages)

PAGE 1
Лист тех. данных 6AG1343-1GX31-4XE0 SIPLUS NET CP 343-1 Advanced with conformal coating based on 6GK7343-1GX31-0XE0 . for connection of the SIMATIC "S7-300 CPU to Ind. Ethernet;" PROFINET IO controller and/or "IO Device; RT and RT and IRT" "IRT, MRP, PROFINET CBA; TCP/IP" ISO, UDP, S7 COM, S5-comp. com.
PAGE 2
● на интерфейсе 2 / согласно Industrial Ethernet Порт RJ45 ● для напряжения питания 2-контактный вставной клеммник исполнение сменного носителя данных / C-PLUG да Напряжение питания, потребление тока, эффективная мощность потерь Вид напряжения / напряжения питания пост.
PAGE 3
Сопротивляемость по отношению к химически активным веществам ● совместимость по EN 60721-3-3 да ● совместимость согласно EN 60721-3-6 да Сопротивляемость по отношению к механически активным веществам ● совместимость по EN 60721-3-3 да ● совместимость согласно EN 60721-3-6 да Покрытие / для смонтированных печатных плат / согласно EN 61086 да Исполнение слоя / защита от загрязнений согласно EN 60664-3 да Вид проверки / слоя / согласно MIL-I-46058C да Соответствие продукта / слоя / Изоляционные к
PAGE 4
● в качестве полезных данных на каждое UDPсоединение / для открытой связи через IE / с помощью модулей SEND/RECEIVE / максимальное количество групповых абонентов 2 Kibyte 16 Данные по производительности / коммуникация S7 Количество возможных соединений / для S7-связи ● максимальное 16 Данные по производительности / мультипротокольный режим количество активных соединений / при мультипротокольном режиме 48 Данные по производительности / IT-Funktionen Количество возможных соединений ● как клиент / с пом
PAGE 5
● в качестве полезных данных для выходных переменных / в качестве IO-контроллера PROFINET / максимальное 4 Kibyte ● в качестве полезных данных для входных переменных на каждое IO-устройство PN / в качестве IO-контроллера PROFINET / максимальное 1433 byte ● в качестве полезных данных для выходных переменных на каждое IO-устройство PN / в качестве IO-контроллера PROFINET / максимальное 1433 byte ● в качестве полезных данных для входных переменных на каждое IO-устройство PN / на каждый подмодуль в качест
PAGE 6
● в качестве полезных данных для цифровых выходов / при PROFINET CBA / максимальное 8 Kibyte ● в качестве полезных данных для массивов и типов данных / при ациклической передаче / при PROFINET CBA / максимальное 8 Kibyte ● в качестве полезных данных для массивов и типов данных / при PROFINET CBA / при циклической передаче / максимальное 250 byte ● в качестве полезных данных для массивов и типов данных / при PROFINET CBA / при локальном соединении / максимальное 2400 byte Данные по производительности
PAGE 7
● в качестве полезных данных для удаленных устройств коммутации с входными переменными / при PROFINET CBA / при циклической передаче / максимальное 2000 byte ● в качестве полезных данных для удаленных устройств коммутации с выходными переменными / при PROFINET CBA / при циклической передаче / максимальное 2000 byte Данные по производительности / PROFINET CBA / HMI-Variablen über PROFINET / azyklisch количество регистрируемых HMI-станций / для HMI-переменных / при ациклической передаче / при PROFINET CBA
PAGE 8
программное обеспечение для проектирования ● необходимое STEP7 V5.5 SP 2 HF1 или выше/STEP 7 Professional V12 (TIA Portal) или выше ● для PROFINET CBA / необходимое SIMATIC IMAP, с V3.
PAGE 9
Функция продукта / поддержка SICLOCK да Функция продукта / передача синхронизации времени да Протокол / осуществляется поддержка ● NTP да Дополнительная информация / интернет-ссылки Интернет-ссылка ● на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL http://www.siemens.com/snst ● на веб-сайт: промышленная коммуникация http://www.siemens.com/simatic-net ● на веб-сайт: Industry Mall https://mall.industry.siemens.com ● на веб-сайт: информация и центр загрузок http://www.siemens.
