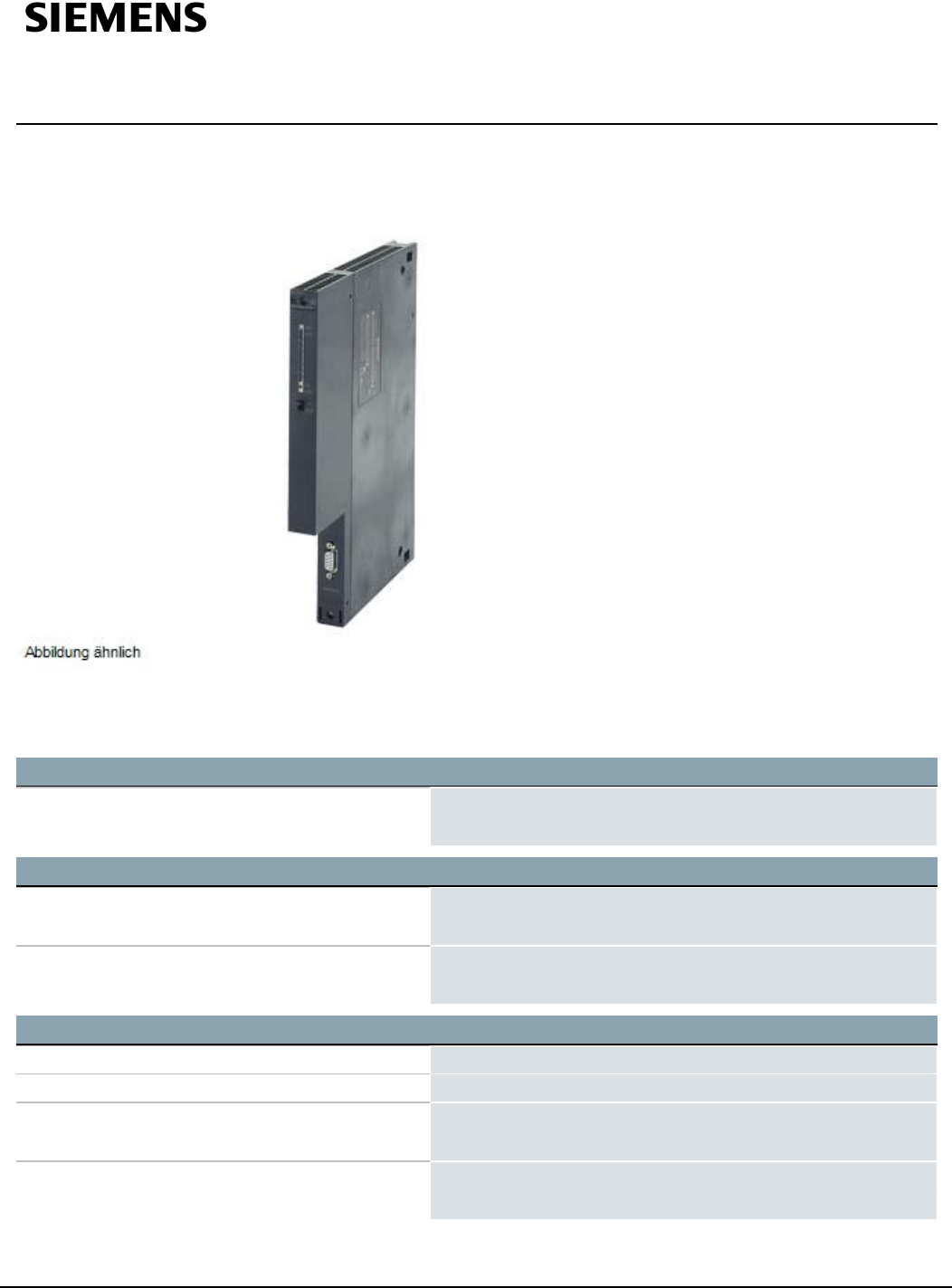

Datenblatt 6AG1443-5FX02-4XE0

Produkttyp-Bezeichnung CP 443-5 Basic

SIPLUS NET CP 443-5 Basic für mediale Belastung mit Conformal

Coating based on 6GK7443-5FX02-0XE0 .

Kommunikationsprozessor zum Anschluss von SIMATIC S7-400 an

PROFIBUS, FMS, S5-kompatibel PG/OP-und S7-Kommunikation

Übertragungsrate

● an der Schnittstelle 1 / gemäß PROFIBUS

9,6kbit/s...12Mbit/s

Schnittstellen

Anzahl der elektrischen Anschlüsse

● an der Schnittstelle 1 / gemäß PROFIBUS

Ausführung des elektrischen Anschlusses

● an der Schnittstelle 1 / gemäß PROFIBUS

9-polige Sub-D-Buchse (RS485)

Versorgungsspannung, Stromaufnahme, Verlustleistung

Spannungsart / der Versorgungsspannung DC

Versorgungsspannung / 1 / aus Rückwandbus 5V

relative symmetrische Toleranz / bei DC

● bei 5 V

5%

aufgenommener Strom

● aus Rückwandbus / bei DC / bei 5 V / typisch

1A

6AG1443-5FX02-4XE0 Änderungen vorbehalten

Seite 1/

Summary of content (4 pages)

PAGE 1
Datenblatt Produkttyp-Bezeichnung 6AG1443-5FX02-4XE0 CP 443-5 Basic SIPLUS NET CP 443-5 Basic für mediale Belastung mit Conformal Coating based on 6GK7443-5FX02-0XE0 . Kommunikationsprozessor zum Anschluss von SIMATIC S7-400 an PROFIBUS, FMS, S5-kompatibel PG/OP-und S7-Kommunikation Übertragungsrate Übertragungsrate ● an der Schnittstelle 1 / gemäß PROFIBUS 9,6 kbit/s ...
PAGE 2
● aus externer Versorgungsspannung / bei DC / bei 24 V / typisch Verlustleistung [W] 1,2 A 5,5 W Zulässige Umgebungsbedingungen Umgebungstemperatur ● während Betrieb 0 ... 60 °C ● während Lagerung -40 ... +70 °C ● während Transport -40 ... +70 °C Umgebungsbedingung / bezogen auf Umgebungstemperatur-Luftdruck-Aufstellungshöhe -25 ... +70°C bei 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // 25 ... +60°C bei 795 hPa ... 658 hPa (+2000 m ... +3500 m) // -25 ... +50°C bei 658 hPa ... 540 hPa (+3500 m ...
PAGE 3
● als Nutzdaten je Verbindung / für offene Kommunikation / mittels SEND/RECEIVEBausteinen / maximal 240 byte Leistungsdaten / FMS-Funktionen Anzahl der möglichen Verbindungen / bei FMSVerbindung / maximal 48 Datenmenge / der Variablen ● bei READ-Auftrag / maximal 237 byte ● bei WRITE-Auftrag / maximal 233 byte Anzahl der Variablen ● projektierbar vom Server zum FMS-Partner 512 ● ladbar vom Server auf FMS-Partner 2640 Leistungsdaten / S7-Kommunikation Anzahl der möglichen Verbindungen / für S7Kom
PAGE 4
Securityhinweis Siemens bietet Produkte und Lösungen mit Industrial SecurityFunktionen an, die den sicheren Betrieb von Anlagen, Lösungen, Maschinen, Geräten und/oder Netzwerken unterstützen. Sie sind wichtige Komponenten in einem ganzheitlichen Industrial Security-Konzept. Die Produkte und Lösungen von Siemens werden unter diesem Gesichtspunkt ständig weiterentwickelt. Siemens empfiehlt, sich unbedingt regelmäßig über ProduktUpdates zu informieren.
