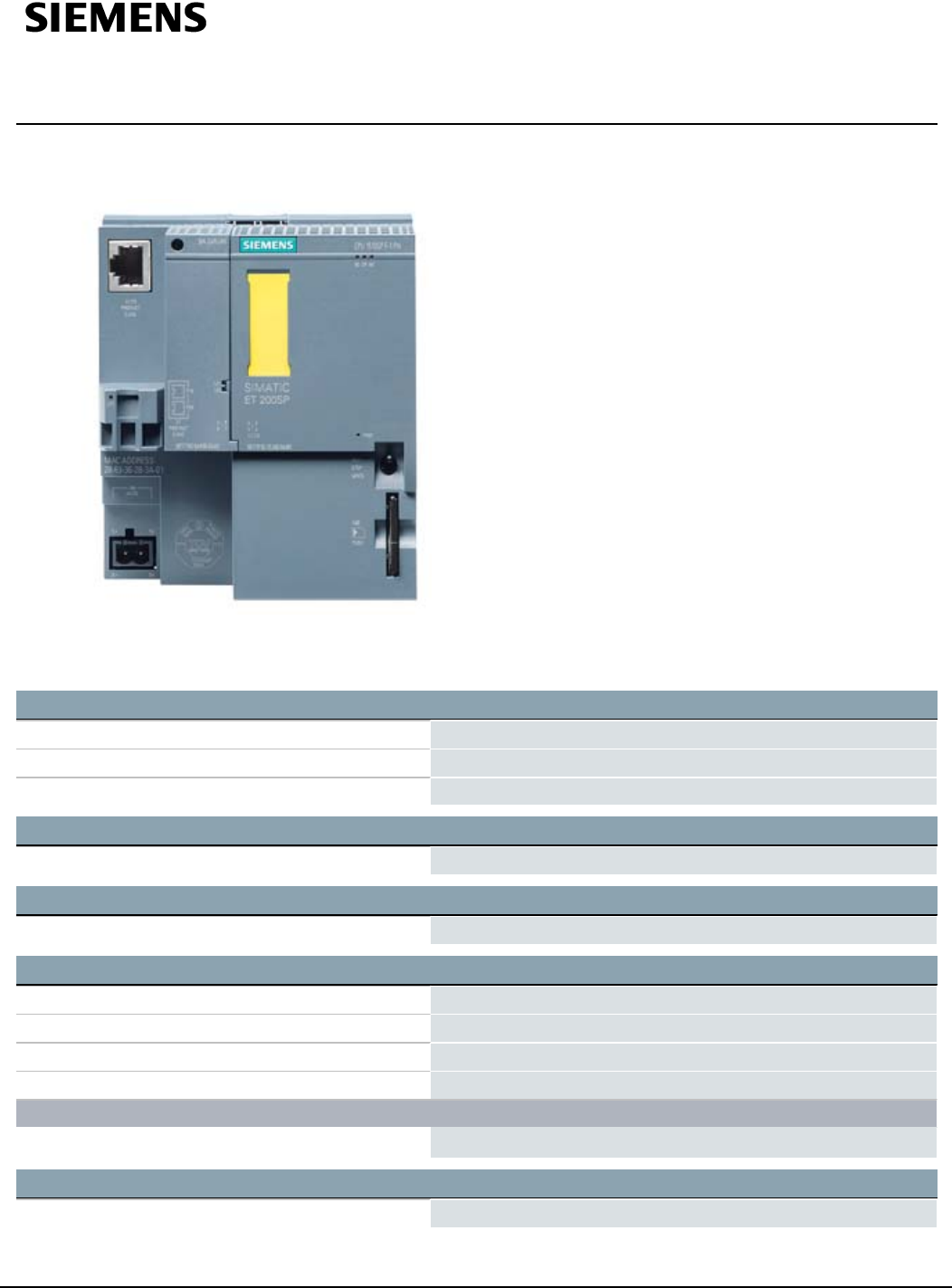

Datenblatt 6AG1510-1SJ01-2AB0

SIPLUS ET 200SP CPU 1510SP F-1PN -25...+60°C Startup-25°C

mit conformal coating BasedOn: 6ES7510-1SJ01-0AB0 .

Zentralbaugruppe mit Arbeitsspeicher 150 KB für Programm und 750

KB für Daten, 1. Schnittstelle: PROFINET IRT mit 3 Port Switch, 72

NS Bit-Performance, SIMATIC Memory Card notwendig, Busadapter

notwendig für Port 1 und 2

Allgemeine Informationen

Produkttyp-Bezeichnung CPU 1510SP F-1 PN

HW-Funktionsstand FS01

Firmware-Version V1.8

Konfigurationssteuerung

über Datensatz Ja

Bedienelemente

Betriebsartenschalter 1

Versorgungsspannung

Spannungsart der Versorgungsspannung DC 24 V

zulässiger Bereich, untere Grenze (DC) 19,2V

zulässiger Bereich, obere Grenze (DC) 28,8V

Verpolschutz Ja

Netz- und Spannungsausfallüberbrückung

● Netz-/Spannungsausfallüberbrückungszeit

5ms

Eingangsstrom

Stromaufnahme (Nennwert) 0,6A

6AG1510-1SJ01-2AB0 Änderungen vorbehalten

Seite 1/

Summary of content (11 pages)

PAGE 1
Datenblatt 6AG1510-1SJ01-2AB0 SIPLUS ET 200SP CPU 1510SP F-1PN -25...+60°C Startup-25°C mit conformal coating BasedOn: 6ES7510-1SJ01-0AB0 . Zentralbaugruppe mit Arbeitsspeicher 150 KB für Programm und 750 KB für Daten, 1. Schnittstelle: PROFINET IRT mit 3 Port Switch, 72 NS Bit-Performance, SIMATIC Memory Card notwendig, Busadapter notwendig für Port 1 und 2 Allgemeine Informationen Produkttyp-Bezeichnung CPU 1510SP F-1 PN HW-Funktionsstand FS01 Firmware-Version V1.
PAGE 2
Einschaltstrom, max. 4,7 A; Nennwert I²t 0,14 A²·s Leistung Einspeiseleistung in den Rückwandbus 8,75 W Verlustleistung Verlustleistung, typ. 5,6 W Speicher Anzahl Steckplätze für SIMATIC Memory Card 1 SIMATIC Memory Card erforderlich Ja Arbeitsspeicher ● integriert (für Programm) 150 kbyte ● integriert (für Daten) 750 kbyte Ladespeicher ● steckbar (SIMATIC Memory Card), max. 32 Gbyte Pufferung ● wartungsfrei Ja CPU-Bearbeitungszeiten für Bitoperationen, typ.
PAGE 3
● Anzahl Weckalarm-OBs 20 ● Anzahl Prozessalarm-OBs 50 ● Anzahl DPV1-Alarm-OBs 3 ● Anzahl Taktsynchronität-OBs 1 ● Anzahl Technologiesynchronalarm-OBs 2 ● Anzahl Anlauf-OBs 100 ● Anzahl Asynchron-Fehler-OBs 4 ● Anzahl Synchron-Fehler-OBs 2 ● Anzahl Diagnosealarm-OBs 1 Schachtelungstiefe ● je Prioritätsklasse 24; bei F-Bausteinen bis zu 8 möglich Zähler, Zeiten und deren Remanenz S7-Zähler ● Anzahl 2 048 Remanenz — einstellbar Ja IEC-Counter ● Anzahl beliebig (nur durch den Arbeitssp
PAGE 4
Anzahl IO-Module 1 024; max. Anzahl Module / Submodule Peripherieadressbereich ● Eingänge 32 kbyte; alle Eingänge liegen im Prozessabbild ● Ausgänge 32 kbyte; alle Ausgänge liegen im Prozessabbild davon je integriertem IO-Subsystem — Eingänge (Volumen) 8 kbyte — Ausgänge (Volumen) 8 kbyte davon je CM/CP — Eingänge (Volumen) 8 kbyte — Ausgänge (Volumen) 8 kbyte Teilprozessabbilder ● Anzahl Teilprozessabbilder, max. 32 Adressraum je Modul ● Adressraum je Modul, max.
PAGE 5
● im AS, Slave Ja ● am Ethernet über NTP Ja Schnittstellen Anzahl Schnittstellen PROFINET 1 Anzahl Schnittstellen PROFIBUS 1; über CM DP Modul 1. Schnittstelle Schnittstellenphysik ● Anzahl der Ports 3 ● integrierter Switch Ja ● RJ 45 (Ethernet) 1. integr. + 2. über BusAdapter BA 2x RJ45 Protokolle ● PROFINET IO-Controller Ja ● PROFINET IO-Device Ja ● SIMATIC-Kommunikation Ja ● Offene IE-Kommunikation Ja ● Webserver Ja ● Medienredundanz Ja 2.
PAGE 6
● Anzahl S7-Routing Verbindungen 16 PROFINET IO-Controller Dienste — PG/OP-Kommunikation Ja — S7-Routing Ja — Taktsynchronität Ja — Offene IE-Kommunikation Ja — IRT Ja — PROFIenergy Ja — Priorisierter Hochlauf Ja; max. 32 PROFINET Devices — Anzahl anschließbarer IO-Device, max. 64; in Summe können maximal 189 dezentrale Peripheriegeräte über PROFIBUS bzw. PROFINET angeschlossen werden — davon IO-Devices mit IRT, max. 64 — Anzahl anschließbarer IO-Device für RT, max.
PAGE 7
— PG/OP-Kommunikation Ja — S7-Routing Ja — Taktsynchronität Nein — Offene IE-Kommunikation Ja — IRT Ja — PROFIenergy Ja — Shared Device Ja — Anzahl IO-Controller bei Shared Device, max. 4 Redundanzbetrieb — MRP Ja SIMATIC-Kommunikation ● S7-Kommunikation, als Server Ja ● S7-Kommunikation, als Client Ja ● Nutzdaten pro Auftrag, max. siehe Online-Hilfe (S7 communication, User data size) Offene IE-Kommunikation ● TCP/IP Ja — Datenlänge, max.
PAGE 8
● MODBUS Ja; MODBUS TCP Medienredundanz ● Umschaltzeit bei Leitungsunterbrechung, typ. 200 ms ● Anzahl Teilnehmer im Ring, max. 50 Taktsynchronität Taktsynchroner Betrieb (Applikation bis Klemme synchronisiert) Ja; nur bei PROFINET S7-Meldefunktionen Anzahl anmeldbarer Stationen für Meldefunktionen, max. 32 Programmmeldungen Ja Anzahl konfigurierbarer Programmmeldungen 5 000 Anzahl gleichzeitig aktiver Meldungen, max.
PAGE 9
● ERROR-LED Ja ● MAINT-LED Ja ● Überwachung der Versorgungsspannung (PWR-LED) Ja ● Verbindungsanzeige LINK TX/RX Ja Unterstützte Technologieobjekte Motion Control Ja ● Drehzahlachse — Anzahl Drehzahlachsen, max. 6; max. Anzahl von Drehzahlachsen (Voraussetzung: es sind keine anderen Motion-Technologieobjekte angelegt) ● Positionierachse — Anzahl Positionierachsen, max. 6; max.
PAGE 10
Kühl- und Schmierstoffe — Beständig gegen handelsübliche Kühl- und Schmierstoffe Ja Einsatz in ortsfesten industriellen Anlagen — gegen biologisch aktive Stoffe nach EN 60721-3-3 Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage — gegen chemisch aktive Stoffe nach EN 60721-3-3 Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-252 (Schärfegrad 3); * — gegen mechanisch aktive Stoffe nach EN 60721-3-3 Ja; Klasse 3S4 inkl.
PAGE 11
Tiefe 75 mm Gewichte Gewicht, ca. 310 g letzte Änderung: 17.07.2018 6AG1510-1SJ01-2AB0 Seite 11/11 24.07.
