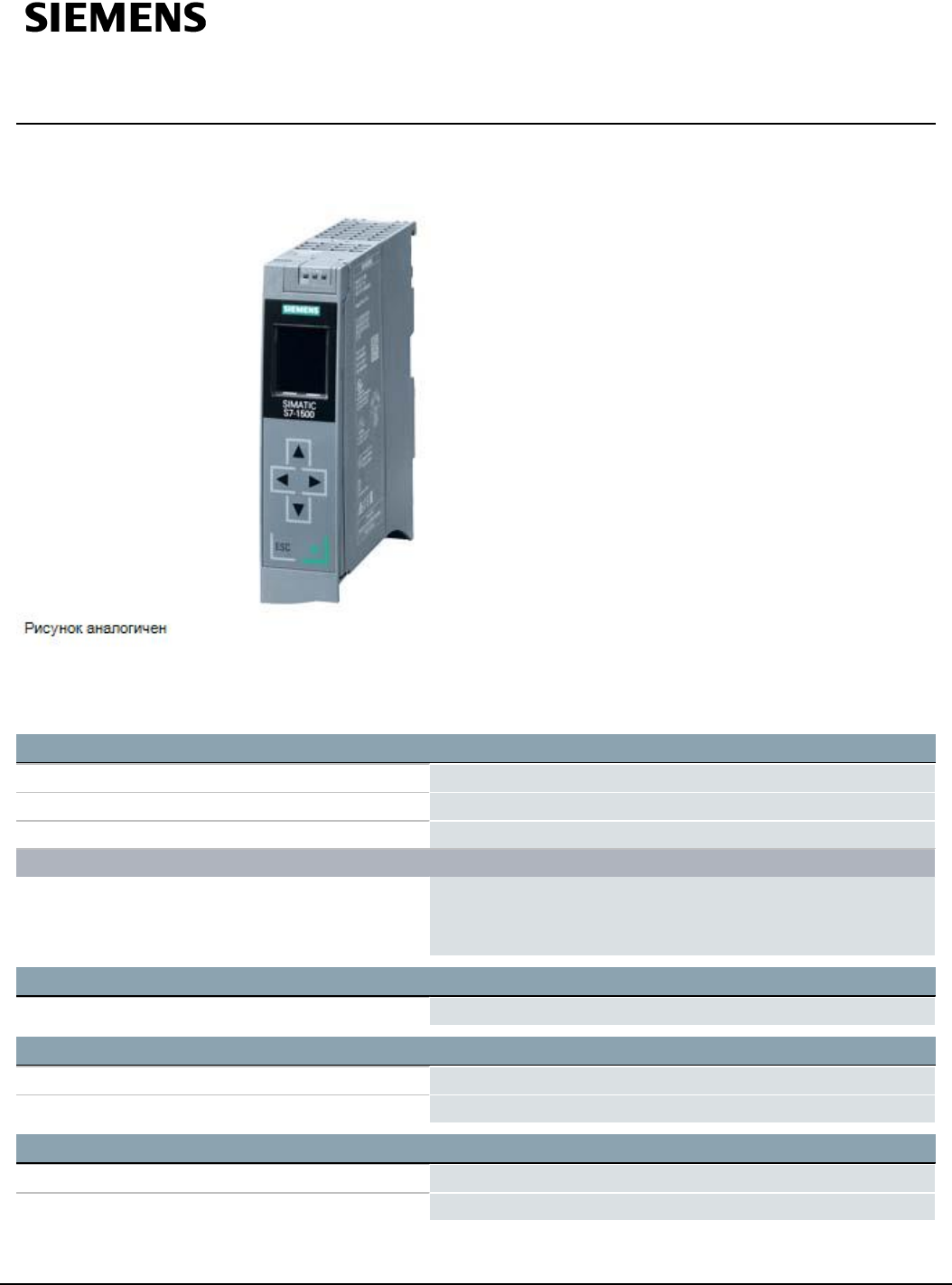

Лист тех. данных 6AG1511-1FK01-2AB0

SIPLUS S7-1500 CPU 1511F-1 PN -25...+60°C start up -20°C with

conformal coating based on 6ES7511-1FK01-0AB0 . Central

processing unit with Work memory 225 KB for program and 1 MB for

data, 1st interface: PROFINET IRT with 2-port switch, 60 ns bit

performance, SIMATIC Memory Card required

Общая информация

Обозначение типа продукта ЦП 1511F-1 PN

Функциональный стандарт HW FS01

Версия микропрограммного обеспечения V1.8

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal,

проектируемая/интегрированная среда,

версия не ниже

V13 SP1 обновление 4

Дисплей

Диагональ экрана [см] 3,45cm

Элементы управления

Число клавиш 6

Переключатель режимов работы 1

Напряжение питания

Вид напряжения питания 24 В пост. тока

Допустимый диапазон, нижний предел (пост. ток) 19,2V

6AG1511-1FK01-2AB0 Возможны изменения.

Лист 1/

Summary of content (11 pages)

PAGE 1
Лист тех. данных 6AG1511-1FK01-2AB0 SIPLUS S7-1500 CPU 1511F-1 PN -25...+60°C start up -20°C with conformal coating based on 6ES7511-1FK01-0AB0 . Central processing unit with Work memory 225 KB for program and 1 MB for data, 1st interface: PROFINET IRT with 2-port switch, 60 ns bit performance, SIMATIC Memory Card required Общая информация Обозначение типа продукта ЦП 1511F-1 PN Функциональный стандарт HW FS01 Версия микропрограммного обеспечения V1.
PAGE 2
Допустимый диапазон, верхний предел (пост. ток) 28,8 V Защита от перепутывания полярности Да Перемыкание при отказе сетевого питания и отключении напряжения ● Время перемыкания при отказе сетевого питания и отключении напряжения 5 ms Входной ток Потребление тока (номинальное) 0,7 A Макс.
PAGE 3
Функции (FC) ● Макс. число 1 999; Диапазон числовых значений: от 1 до 65535 ● Макс. размер 225 kbyte Организационные блоки (OB) ● Макс.
PAGE 4
— настраивается Да Таймер IEC ● Число неограниченное число (ограничение только посредством ОЗУ) Остаточность — настраивается Да Области данных и их остаток Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 128 kbyte; в сумме; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 88 Кбайт Маркер ● Макс.
PAGE 5
● по CM 4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) Монтажные стойки ● Макс. число модулей на монтажную стойку 32; ЦП + 31 модуль ● Макс.
PAGE 6
● Светодиодный индикатор состояния Industrial-Ethernet Да Протоколы Число соединений ● Макс.
PAGE 7
— для тактового импульса передачи 2 мс от 2 мс до 32 мс — для тактового импульса передачи 4 мс от 4 мс до 64 мс — при IRT и параметрировании «непрямых» тактовых импульсов передачи Время актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ...
PAGE 8
● DCP Да ● LLDP Да Интернет-сервер ● HTTP Да; Стандартные страницы и страницы, определяемые пользователем ● HTTPS Да; Стандартные страницы и страницы, определяемые пользователем Другие протоколы ● MODBUS Да; MODBUS TCP Резервирование среды передачи ● Нормальное время переключения в случае прерывания линии 200 ms ● Макс. число абонентов в кольце 50 Тактовая синхронизация Режим тактовой синхронизации (исполнение до синхронизации клеммы) Да Равноудаленность Да Функции оповещения S7 Макс.
PAGE 9
● Макс. число переменных 200 Диагностический буфер ● есть Да ● Макс.
PAGE 10
Окружающие условия Температура окружающей среды при эксплуатации ● горизонтальный настенный монтаж, мин. -25 °C; = Tмин; запуск @ -25 °C; запуск дисплея @ -20 °C ● горизонтальный настенный монтаж, макс. 60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается ● вертикальный настенный монтаж, мин. -25 °C; = Tмин; запуск @ -25 °C; запуск дисплея @ -20 °C ● вертикальный настенный монтаж, макс.
PAGE 11
● Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить ● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC830A Да; Конформное покрытие, класс А Проектирование Программирование Язык программирования — KOP Да; включая предохранитель — FUP Да; включая предохранитель — AWL Да — SCL Да — GRAPH Да Защита ноу-хау ● Защита программ пользователя/защита паролем Да ● Защита от копирования Да
