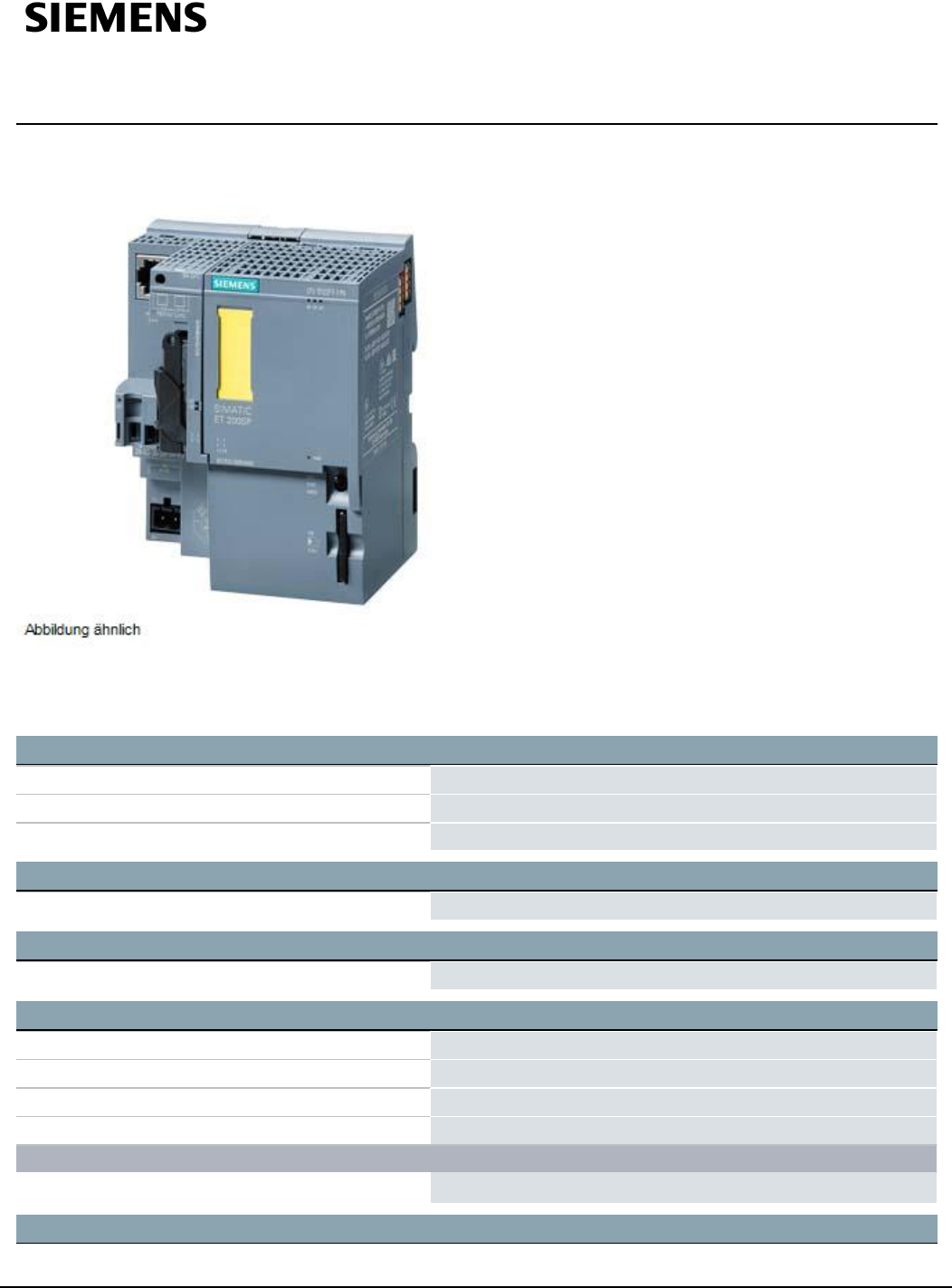

Datenblatt 6AG1512-1SK01-2AB0

SIPLUS ET 200SP CPU 1512SP F-1P -25...+60°C Startup-25°C mit

Conformal Coating based on 6ES7512-1SK01-0AB0 .

Zentralbaugruppe mit Arbeitsspeicher 300 KB für Programm und 1

MByte für Daten, 1. Schnittstelle: PROFINET IRT mit 3 Port Switch,

48 NS Bit-Performance, SIMATIC Memory Card notwendig,

Busadapter notwendig für Port 1 und 2

Allgemeine Informationen

Produkttyp-Bezeichnung CPU 1512SP F-1 PN

HW-Funktionsstand FS01

Firmware-Version V1.8

Konfigurationssteuerung

über Datensatz Ja

Bedienelemente

Betriebsartenschalter 1

Versorgungsspannung

Spannungsart der Versorgungsspannung DC 24 V

zulässiger Bereich, untere Grenze (DC) 19,2V

zulässiger Bereich, obere Grenze (DC) 28,8V

Verpolschutz Ja

Netz- und Spannungsausfallüberbrückung

● Netz-/Spannungsausfallüberbrückungszeit

5ms

Eingangsstrom

6AG1512-1SK01-2AB0 Änderungen vorbehalten

Seite 1/

Summary of content (11 pages)

PAGE 1
Datenblatt 6AG1512-1SK01-2AB0 SIPLUS ET 200SP CPU 1512SP F-1P -25...+60°C Startup-25°C mit Conformal Coating based on 6ES7512-1SK01-0AB0 . Zentralbaugruppe mit Arbeitsspeicher 300 KB für Programm und 1 MByte für Daten, 1. Schnittstelle: PROFINET IRT mit 3 Port Switch, 48 NS Bit-Performance, SIMATIC Memory Card notwendig, Busadapter notwendig für Port 1 und 2 Allgemeine Informationen Produkttyp-Bezeichnung CPU 1512SP F-1 PN HW-Funktionsstand FS01 Firmware-Version V1.
PAGE 2
Stromaufnahme (Nennwert) 0,6 A Einschaltstrom, max. 4,7 A; Nennwert I²t 0,14 A²·s Leistung Einspeiseleistung in den Rückwandbus 8,75 W Verlustleistung Verlustleistung, typ. 5,6 W Speicher Anzahl Steckplätze für SIMATIC Memory Card 1 SIMATIC Memory Card erforderlich Ja Arbeitsspeicher ● integriert (für Programm) 300 kbyte ● integriert (für Daten) 1 Mbyte Ladespeicher ● steckbar (SIMATIC Memory Card), max.
PAGE 3
● Anzahl Verzögerungsalarm-OBs 20 ● Anzahl Weckalarm-OBs 20 ● Anzahl Prozessalarm-OBs 50 ● Anzahl DPV1-Alarm-OBs 3 ● Anzahl Taktsynchronität-OBs 1 ● Anzahl Technologiesynchronalarm-OBs 2 ● Anzahl Anlauf-OBs 100 ● Anzahl Asynchron-Fehler-OBs 4 ● Anzahl Synchron-Fehler-OBs 2 ● Anzahl Diagnosealarm-OBs 1 Schachtelungstiefe ● je Prioritätsklasse 24; bei F-Bausteinen bis zu 8 möglich Zähler, Zeiten und deren Remanenz S7-Zähler ● Anzahl 2 048 Remanenz — einstellbar Ja IEC-Counter ● Anzah
PAGE 4
Adressbereich Anzahl IO-Module 2 048; max. Anzahl Module / Submodule Peripherieadressbereich ● Eingänge 32 kbyte; alle Eingänge liegen im Prozessabbild ● Ausgänge 32 kbyte; alle Ausgänge liegen im Prozessabbild davon je integriertem IO-Subsystem — Eingänge (Volumen) 8 kbyte — Ausgänge (Volumen) 8 kbyte davon je CM/CP — Eingänge (Volumen) 8 kbyte — Ausgänge (Volumen) 8 kbyte Teilprozessabbilder ● Anzahl Teilprozessabbilder, max. 32 Adressraum je Modul ● Adressraum je Modul, max.
PAGE 5
● auf DP, Slave Ja; über CM DP Modul ● im AS, Master Ja ● im AS, Slave Ja ● am Ethernet über NTP Ja Schnittstellen Anzahl Schnittstellen PROFINET 1 Anzahl Schnittstellen PROFIBUS 1; über CM DP Modul 1. Schnittstelle Schnittstellenphysik ● Anzahl der Ports 3; 1. integr. + 2.
PAGE 6
● Anzahl Verbindungen reserviert für ES/HMI/Web 10 ● Anzahl Verbindungen über integrierte Schnittstellen 88 ● Anzahl S7-Routing Verbindungen 16 PROFINET IO-Controller Dienste — PG/OP-Kommunikation Ja — S7-Routing Ja — Taktsynchronität Ja — Offene IE-Kommunikation Ja — IRT Ja — PROFIenergy Ja — Priorisierter Hochlauf Ja; max. 32 PROFINET Devices — Anzahl anschließbarer IO-Device, max. 128; in Summe können maximal 253 dezentrale Peripheriegeräte über PROFIBUS bzw.
PAGE 7
— bei Sendetakt von 2 ms 2 ms bis 512 ms — bei Sendetakt von 4 ms 4 ms bis 512 ms PROFINET IO-Device Dienste — PG/OP-Kommunikation Ja — S7-Routing Ja — Taktsynchronität Nein — Offene IE-Kommunikation Ja — IRT Ja — PROFIenergy Ja — Shared Device Ja — Anzahl IO-Controller bei Shared Device, max. 4 Redundanzbetrieb — MRP Ja SIMATIC-Kommunikation ● S7-Kommunikation, als Server Ja ● S7-Kommunikation, als Client Ja ● Nutzdaten pro Auftrag, max.
PAGE 8
— Äquidistanz Nein — Anzahl DP-Slaves 125 — Aktivieren/Deaktivieren von DP-Slaves Ja Weitere Protokolle ● MODBUS Ja; MODBUS TCP Medienredundanz ● Umschaltzeit bei Leitungsunterbrechung, typ. 200 ms ● Anzahl Teilnehmer im Ring, max. 50 Taktsynchronität Taktsynchroner Betrieb (Applikation bis Klemme synchronisiert) Ja; Nur bei PROFINET; mit minimalen OB 6x Zyklus von 625 µs S7-Meldefunktionen Anzahl anmeldbarer Stationen für Meldefunktionen, max.
PAGE 9
● Anzahl projektierbarer Traces 4; pro Trace bis zu 512 kbyte Daten möglich Alarme/Diagnosen/Statusinformationen Diagnoseanzeige LED ● RUN/STOP-LED Ja ● ERROR-LED Ja ● MAINT-LED Ja ● Überwachung der Versorgungsspannung (PWR-LED) Ja ● Verbindungsanzeige LINK TX/RX Ja Unterstützte Technologieobjekte Motion Control Ja ● Drehzahlachse — Anzahl Drehzahlachsen, max. 6; max.
PAGE 10
Relative Luftfeuchte ● mit Betauung, geprüft nach IEC 60068-2-38, max. 100 %; RH inkl.
PAGE 11
Maße Breite 100 mm Höhe 117 mm Tiefe 75 mm Gewichte Gewicht, ca. 310 g letzte Änderung: 17.07.2018 6AG1512-1SK01-2AB0 Seite 11/11 24.07.
