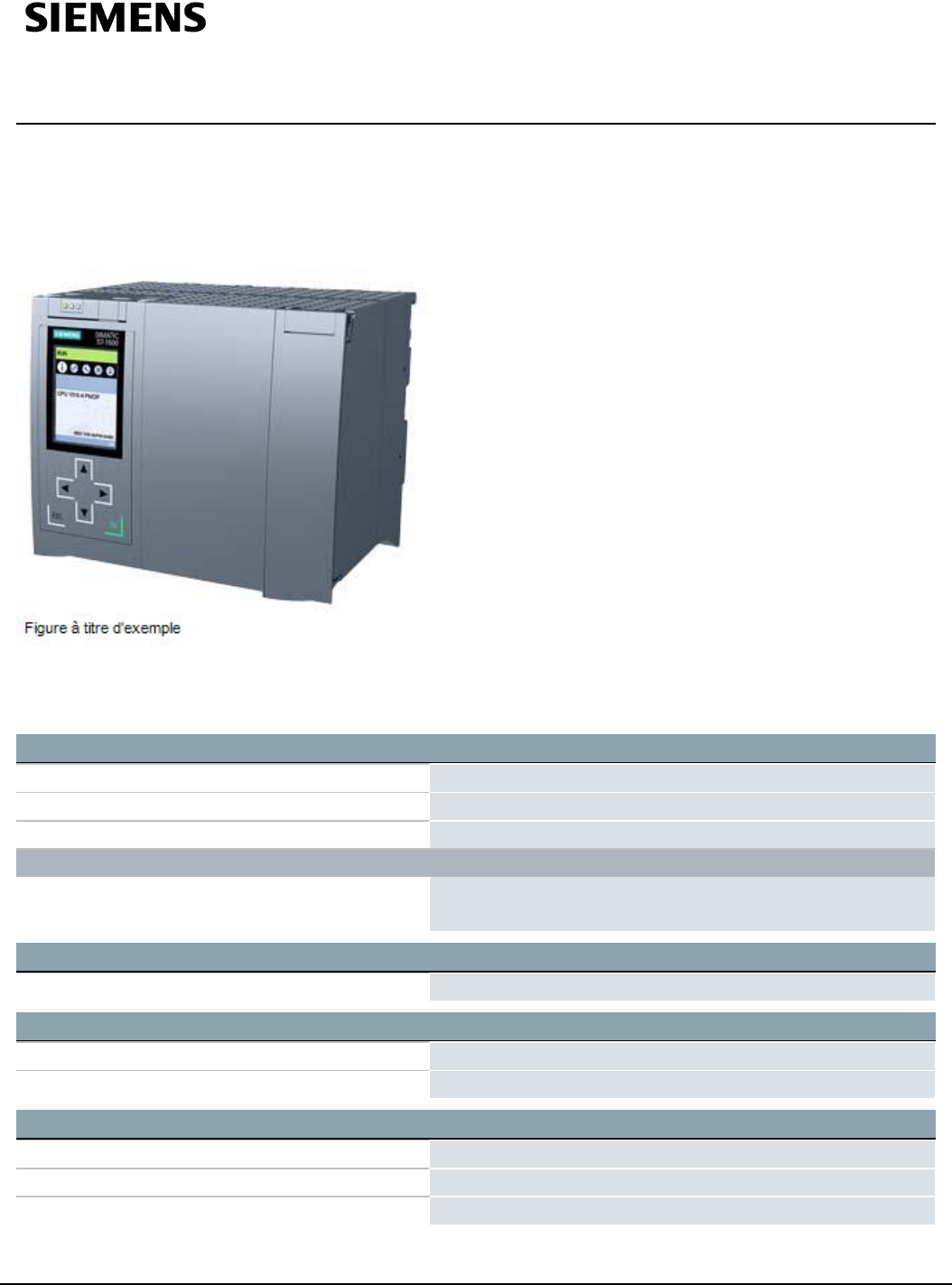

Fiche technique 6AG1518-4AP00-4AB0

SIPLUS S7-1500 CPU 1518-4 PN/DP avec Conformal Coating basé

sur 6ES7518-4AP00-0AB0 . Module unité centrale avec 3Mo de

mémoire de travail pour le programme et 10Mo pour les données, 1.

interface, PROFINET IRT avec commutateur 2 ports, 2. interface,

Ethernet, 3. interface, Ethernet, 4. interface, PROFIBUS,

performance sur bit 1 NS, carte mémoire SIMATIC nécessaire

Informations générales

Désignation du type de produit CPU 1518-4 PN/DP

Version fonctionnelle du matériel FS01

Version du firmware V1.5

Ingénierie avec

● STEP 7 TIA Portal configurable/intégré à partir

de la version

V13

Ecran

Diagonale d'écran [cm] 6,1cm

Organes de commande

Nombre de touches 6

Sélecteur de mode 1

Tension d'alimentation

Type de tension d'alimentation 24 V CC

Plage admissible, limite inférieure (CC) 19,2V

Plage admissible, limite supérieure (CC) 28,8V

6AG1518-4AP00-4AB0 Sous réserve de modifications

Page 1/

Summary of content (11 pages)

PAGE 1
Fiche technique 6AG1518-4AP00-4AB0 SIPLUS S7-1500 CPU 1518-4 PN/DP avec Conformal Coating basé sur 6ES7518-4AP00-0AB0 . Module unité centrale avec 3Mo de mémoire de travail pour le programme et 10Mo pour les données, 1. interface, PROFINET IRT avec commutateur 2 ports, 2. interface, Ethernet, 3. interface, Ethernet, 4.
PAGE 2
Protection contre l'inversion de polarité Oui Courant d'entrée Consommation (valeur nominale) 1,55 A Courant d'appel, maxi 2,4 A; Valeur nominale I²t 0,45 A²·s Puissance Puissance d'alimentation du bus de fond de panier 12 W Puissance absorbée du bus de fond de panier (bilancé) 30 W Puissance dissipée Puissance dissipée, typ.
PAGE 3
● Nombre d'OB d'alarme temporisée 20 ● Nombre d'OB d'alarme cyclique 20 ● Nombre d'OB d'alarme process 50 ● Nombre d'OB d'alarme DPV1 3 ● Nombre d'OB d'isochronisme 2 ● Nombre d'OB d'alarme synchrone technologique 2 ● Nombre d'OB de démarrage 100 ● Nombre d'OB d'erreur asynchrone 4 ● Nombre d'OB d'erreur synchrone 2 ● Nombre d'OB d'alarme de diagnostic 1 Profondeur d'imbrication ● par classe de priorité 24 Compteurs, temporisations et leur rémanence Compteurs S7 ● Nombre 2 048 Rémane
PAGE 4
● par classe de priorité, maxi 64 kbyte; max.
PAGE 5
Synchronisation de l'heure ● pris en charge Oui ● sur DP, maître Oui ● dans l'AP, maître Oui ● dans l'AP, esclave Oui ● sur Ethernet via NTP Oui Interfaces Nombre d'interfaces PROFINET 3 Nombre d'interfaces PROFIBUS 1 1.
PAGE 6
● Communication SIMATIC Oui ● Communication IE ouverte Oui ● Serveur Web Oui 4.
PAGE 7
— dont en ligne, maxi 512 — Nombre de périphériques IO activables/désactivables simultanément, maxi 8 — Nombre de périphériques d'E/S par outil, maxi 8 — Temps de rafraîchissement La valeur minimale du temps d'actualisation dépend aussi du temps paramétré pour la communication PROFINET IO, du nombre de périphériques IO et du nombre de données utiles configurées Temps d'actualisation avec IRT — avec cadence d'émission 250 µs 250 µs à 4 ms — avec cadence d'émission 500 µs 500 µs à 8 ms — avec cade
PAGE 8
● TCP/IP Oui — Longueur de données, maxi 64 kbyte — plusieurs liaisons passives par port, supportées Oui ● ISO-on-TCP (RFC1006) — Longueur de données, maxi ● UDP — Longueur de données, maxi Oui 64 kbyte Oui 1 472 byte ● DHCP Non ● SNMP Oui ● DCP Oui ● LLDP Oui Serveur Web ● HTTP Oui; Pages standard et définies par l'utilisateur ● HTTPS Oui; Pages standard et définies par l'utilisateur Maître PROFIBUS DP ● Nombre de liaisons, max.
PAGE 9
Fonctions de test et de mise en service Etat du bloc Oui; jusqu'à 16 en même temps Pas unique Non Visualisation/forçage ● Visualisation/forçage de variables Oui ● Variables Entrées, sorties, mémentos, DB, temporisations, compteurs ● Nombre de variables, maxi — dont pour Visualiser variables, maxi 200; par contrat — dont pour Forcer variables, maxi 200; par contrat Forçage permanent ● Forçage permanent, variables Entrées, sorties ● Nombre de variables, max.
PAGE 10
Température ambiante en service ● Montage horizontal, mini 0 °C; = Tmin (avec condensation/gel) ● Montage horizontal, maxi 60 °C; Afficheur: 50 °C, l'afficheur est coupé à une température de service typique de 50 °C ● Montage vertical, mini 0 °C; = Tmin ● Montage vertical, maxi 40 °C; Afficheur: 40 °C, l'afficheur est coupé à une température de service typique de 40 °C Température ambiante à l'entreposage / au transport ● mini -40 °C ● max.
PAGE 11
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.
