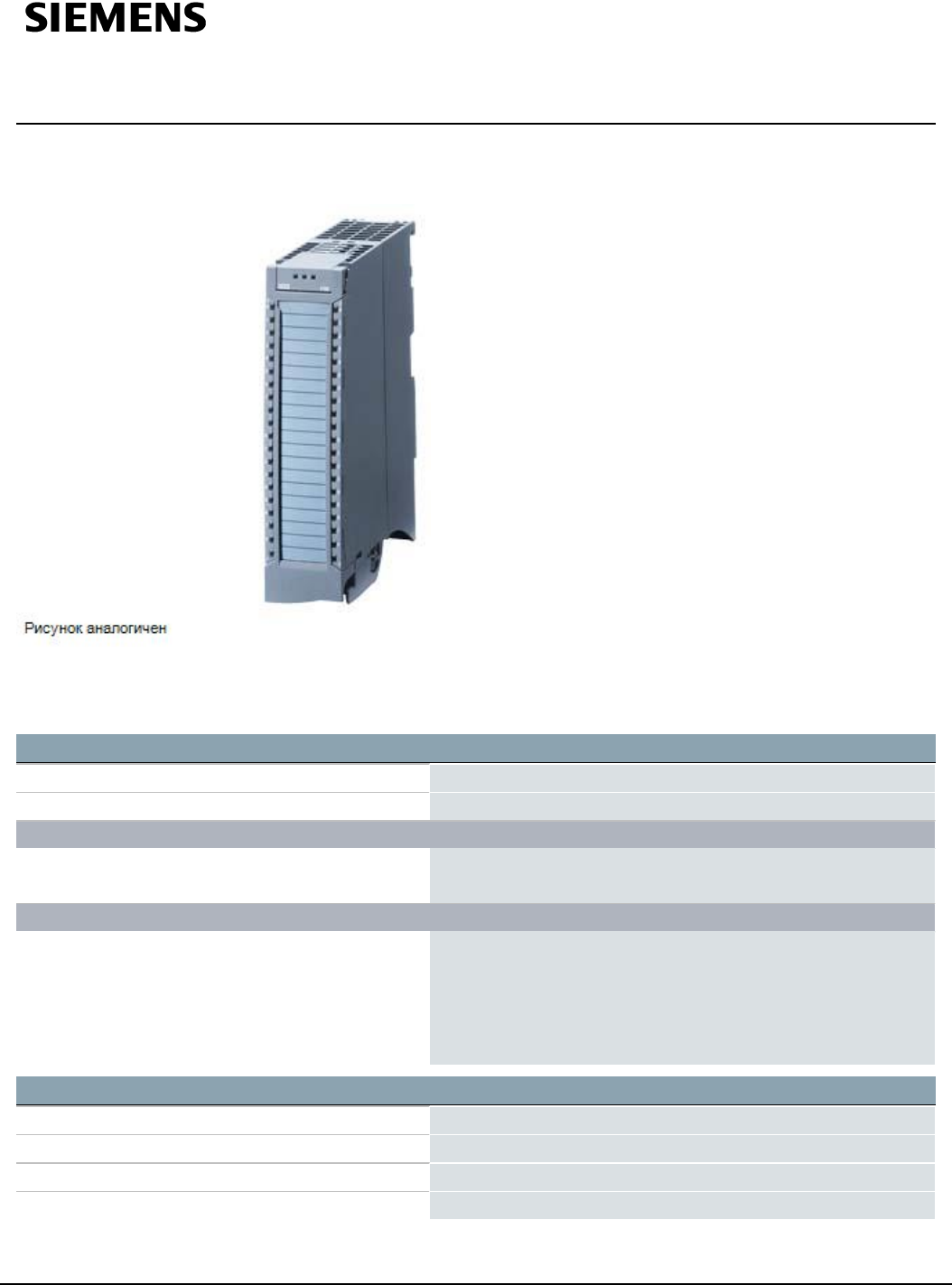

Лист тех. данных 6AG1521-1BH00-7AB0

SIPLUS S7-1500 DI 16x24 V DC HF -40...+70°C with conformal

coating based on 6ES7521-1BH00-0AB0 . Digital "input module ""16

channels in" "groups of 16;"" ""Input delay" "0.05..20ms ""Input type 3

(IEC" "61131);"" ""diagnostics; hardware" "interrupts"""

Общая информация

Функциональный стандарт HW E01

Версия микропрограммного обеспечения V1.0.0

Функция продукта

● Данные для идентификации и

техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal,

проектируемая/интегрированная среда,

версия не ниже

V12/V12

● STEP 7 проектируемая/интегрированная

среда, версия не ниже

V5.5 SP3/-

Напряжение питания

Номинальное значение (пост. ток) 24V

Допустимый диапазон, нижний предел (пост. ток) 19,2V

Допустимый диапазон, верхний предел (пост. ток) 28,8V

Защита от перепутывания полярности Да

6AG1521-1BH00-7AB0 Возможны изменения.

Лист 1/
