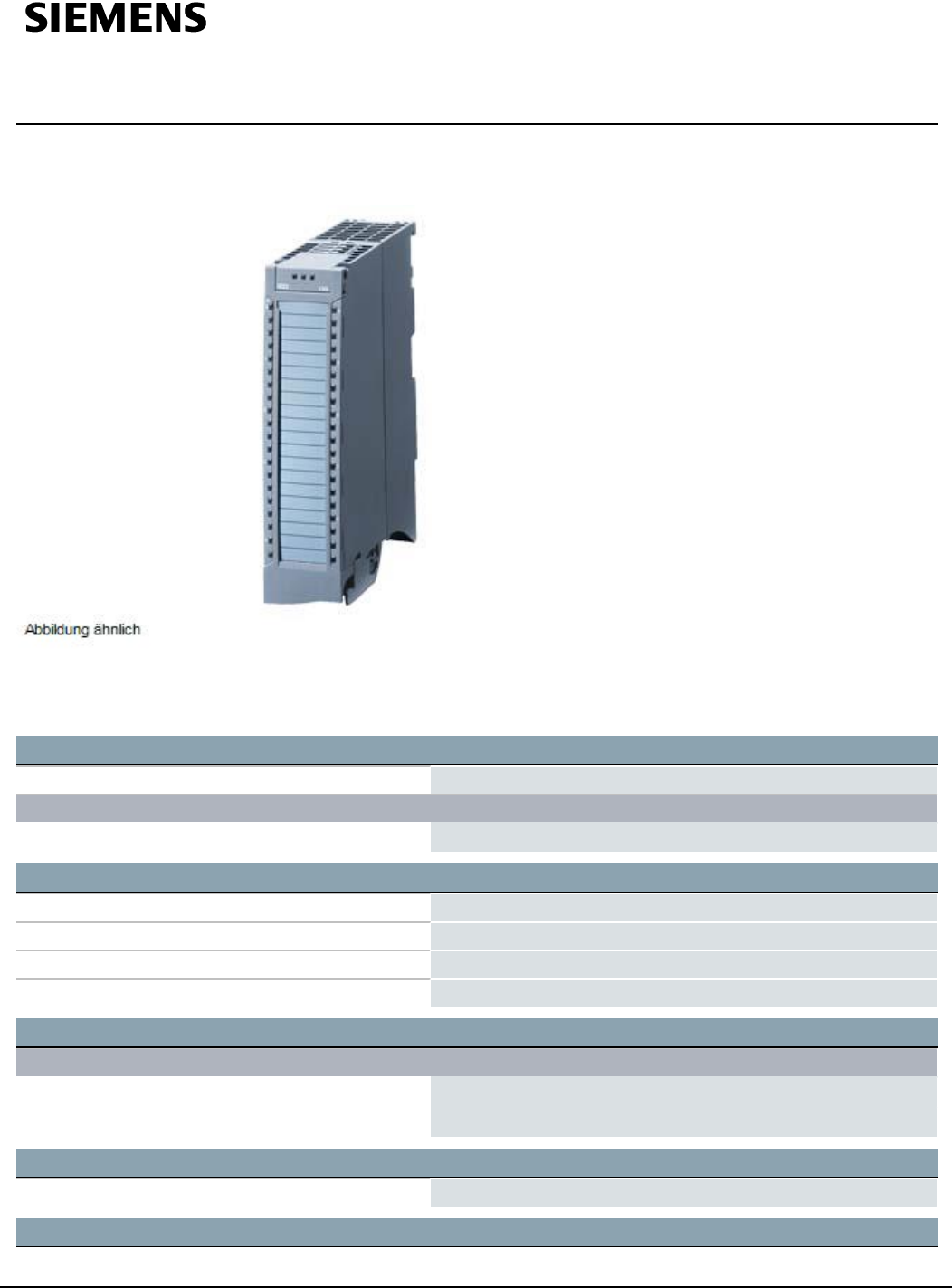

Datenblatt 6AG1531-7NF10-7AB0

SIPLUS S7-1500 AI 8xU/I HS -40...+70°C Startup -25 °C mit

Conformal Coating based on 6ES7531-7NF10-0AB0 .

Analogeingabemodul AI 8xU/I HS, 16 Bit Auflösung, Genauigkeit

0,4% 8 Kanäle in Gruppen zu 8, "Gleichtaktspannung 10V;"

"Diagnose; Prozessalarme" 8 Kanäle in 0,125ms inkl.

Einspeiseelement, Schirmbügel und Schirmklemme

Allgemeine Informationen

Produkttyp-Bezeichnung AI 8xU/I HS

Produktfunktion

● I&M-Daten

Versorgungsspannung

Spannungsart der Versorgungsspannung DC

Nennwert (DC) 24V

zulässiger Bereich, untere Grenze (DC) 20,4V

zulässiger Bereich, obere Grenze (DC) 28,8V

Geberversorgung

24 V-Geberversorgung

● Kurzschluss-Schutz

● Ausgangsstrom, max.

53mA

Leistung

Leistungsentnahme aus dem Rückwandbus 1,2W

Verlustleistung

6AG1531-7NF10-7AB0 Änderungen vorbehalten

Seite 1/

Summary of content (4 pages)

PAGE 1
Datenblatt 6AG1531-7NF10-7AB0 SIPLUS S7-1500 AI 8xU/I HS -40...+70°C Startup -25 °C mit Conformal Coating based on 6ES7531-7NF10-0AB0 . Analogeingabemodul AI 8xU/I HS, 16 Bit Auflösung, Genauigkeit 0,4% 8 Kanäle in Gruppen zu 8, "Gleichtaktspannung 10V;" "Diagnose; Prozessalarme" 8 Kanäle in 0,125ms inkl.
PAGE 2
Verlustleistung, typ. 3,4 W Analogeingaben Anzahl Analogeingänge 8; > +60 °C max. 4x ±20 mA oder 4x ±10 V zulässig ● bei Strommessung 8 ● bei Spannungsmessung 8 zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. 28,8 V zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max.
PAGE 3
Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) ● Spannung, bezogen auf Eingangsbereich, (+/-) 0,2 % ● Strom, bezogen auf Eingangsbereich, (+/-) 0,2 % Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz ● Gleichtaktspannung, max. 10 V ● Gleichtaktstörung, min. 60 dB; bei 400 Hz: 50 dB Taktsynchronität Taktsynchroner Betrieb (Applikation bis Klemme synchronisiert) Ja Filter- und Verarbeitungszeit (TWE), min. 80 µs Buszykluszeit (TDP), min. 250 µs Jitter, max.
PAGE 4
Umgebungstemperatur im Betrieb ● waagerechte Einbaulage, min. -40 °C; = Tmin ● waagerechte Einbaulage, max. 70 °C; = Tmax ● senkrechte Einbaulage, min. -40 °C; = Tmin ● senkrechte Einbaulage, max. 40 °C; = Tmax Höhe im Betrieb bezogen auf Meeresspiegel ● Aufstellungshöhe über NN, max. 5 000 m ● Umgebungstemperatur-LuftdruckAufstellungshöhe Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ...
