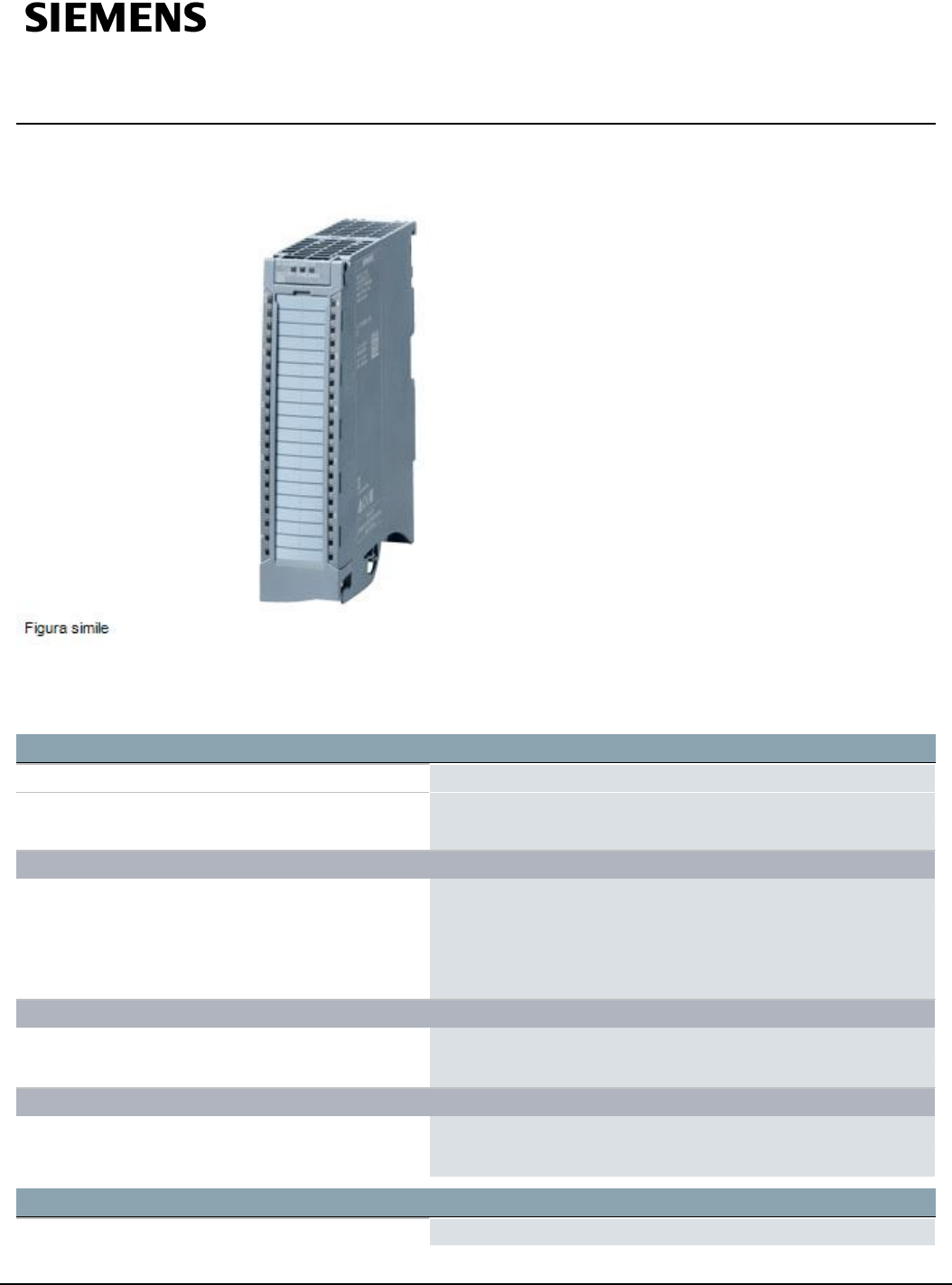

Foglio dati 6AG1531-7PF00-4AB0

SIPLUS S7-1500 AI 8XU/R/RTD/TC HF 0 ... +60°C con Conformal

Coating based on 6ES7531-7PF00-0AB0 . modulo di ingressi

analogici AI 8 X U/R/RTD/TC HF, risoluzione a 16 bit, precisione

0,1%, "8 canali in gruppi da 1;" tensione di modo comune: AC 30

V/DC 60 V, "diagnostica, interrupt di processo;" incl. elemento di

alimentazione, staffa per schermo e morsetto di collegamento

schermo

Informazioni generali

Denominazione del tipo di prodotto AI 8 x U/R/RTD/TC HF

Versione del firmware

● Possibile aggiornamento del FW

Sì

Funzione del prodotto

● Dati I&M

Sì; I&M0 ... I&M3

● Campo di misura scalabile

Sì

● Valori di misura scalabili

● Adattamento del campo di misura

Engineering con

● PROFIBUS dalla versione GSD/revisione GSD

V1.0 / V5.1

● PROFINET dalla versione GSD/revisione GSD

V2.3 / -

Modo operativo

● Oversampling

● MSI

Sì

CiR – Configuration in RUN

Riparametrizzazione in RUN possibile Sì

6AG1531-7PF00-4AB0 Con riserva di modifiche

Pagina 1/

Summary of content (9 pages)

PAGE 1
Foglio dati 6AG1531-7PF00-4AB0 SIPLUS S7-1500 AI 8XU/R/RTD/TC HF 0 ... +60°C con Conformal Coating based on 6ES7531-7PF00-0AB0 . modulo di ingressi analogici AI 8 X U/R/RTD/TC HF, risoluzione a 16 bit, precisione 0,1%, "8 canali in gruppi da 1;" tensione di modo comune: AC 30 V/DC 60 V, "diagnostica, interrupt di processo;" incl.
PAGE 2
Calibrazione in RUN possibile Sì Tensione di alimentazione Tipo di tensione di alimentazione DC Valore nominale (DC) 24 V Campo consentito, limite inferiore (DC) 20,4 V Campo consentito, limite superiore (DC) 28,8 V Protezione da inversione polarità Sì Corrente d'ingresso Corrente assorbita, max. 55 mA; con alimentazione di DC 24 V Potenza Prelievo di potenza dal bus backplane 0,85 W Potenza dissipata Potenza dissipata, tip.
PAGE 3
● Resistenza d'ingresso (-80 mV ... +80 mV) 10 MΩ Campi d'ingresso (valori nominali), correnti ● 0 ... 20 mA No ● -20 mA ... +20 mA No ● 4 mA ...
PAGE 4
● Ni 10 Sì; standard / climatic ● Resistenza d'ingresso (Ni 10) 10 MΩ ● Ni 10 secondo GOST Sì; standard / climatic ● Resistenza d'ingresso (Ni 10 secondo GOST) 10 MΩ ● Ni 100 Sì; standard / climatic ● Resistenza d'ingresso (Ni 100) 10 MΩ ● Ni 100 secondo GOST Sì; standard / climatic ● Resistenza d'ingresso (Ni 100 secondo GOST) 10 MΩ ● Ni 1000 Sì; standard / climatic ● Resistenza d'ingresso (Ni 1000) 10 MΩ ● Ni 1000 secondo GOST Sì; standard / climatic ● Resistenza d'ingresso (Ni 1000
PAGE 5
● Pt 1000 secondo GOST Sì; standard / climatic ● Resistenza d'ingresso (Pt 1000 secondo GOST) 10 MΩ ● Pt 200 Sì; standard / climatic ● Resistenza d'ingresso (Pt 200) 10 MΩ ● Pt 200 secondo GOST Sì; standard / climatic ● Resistenza d'ingresso (Pt 200 secondo GOST) 10 MΩ ● Pt 500 Sì; standard / climatic ● Resistenza d'ingresso (Pt 500) 10 MΩ ● Pt 500 secondo GOST Sì; standard / climatic ● Resistenza d'ingresso (Pt 500 secondo GOST) 10 MΩ Campi d'ingresso (valori nominali), resistenze ● 0 .
PAGE 6
● Tempo di integrazione (ms) Fast Mode 2,5 / 16,67 / 20 / 100 ms; Standard Mode: 7,5 / 50 / 60 / 300 ms ● Tempo di conversione base incl.
PAGE 7
● Termoresistenza, riferita al campo d'ingresso, (+/-) Cuxxx Standard: ±0,5 K, Cuxxx Climatic: ±0,5 K, Ptxxx Standard: ±1 K, Ptxxx Climatic: ±0,5 K, Nixxx Standard: ±0,5 K, Nixxx Climatic: ±0,3 K ● Termocoppia, riferita al campo d'ingresso, (+/-) Tipo B: > 600 °C ±2 K, tipo E: > -200 °C ±1 K, tipo J: > -210 °C ±1 K, tipo K: > -200 °C ±2 K, tipo N: > -200 °C ±2 K, tipo R: > 0 °C ±2 K, tipo S: > 0 °C ±2 K, tipo T: > -200 °C ±1 K, tipo C: ±4 K, tipo TXK/TXK(L): ±1 K Limite errore di base (limite errore di
PAGE 8
Separazione di potenziale Separazione di potenziale dei canali ● tra i singoli canali Sì ● tra i canali, in gruppi di 1 ● tra i canali e il bus backplane Sì ● tra i canali e l'alimentazione di tensione dell'elettronica Sì Isolamento Isolamento testato con DC 2 000 V tra i canali e la tensione di alimentazione L+; DC 2 000 V tra i canali e il bus backplane; DC 2 000 V tra i canali; DC 707 V (Type Test) tra la tensione di alimentazione L+ e il bus backplane Condizioni ambientali Temperatura ambiente
PAGE 9
— a sostanze meccanicamente attive secondo EN 60721-3-6 Sì; Classe 6S3 incl. sabbia, polvere; * Impiego nella tecnica di processo industriale — a sostanze chimicamente attive secondo EN 60654-4 Sì; Classe 3 (ad esclusione del tricloroetilene) — Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.
