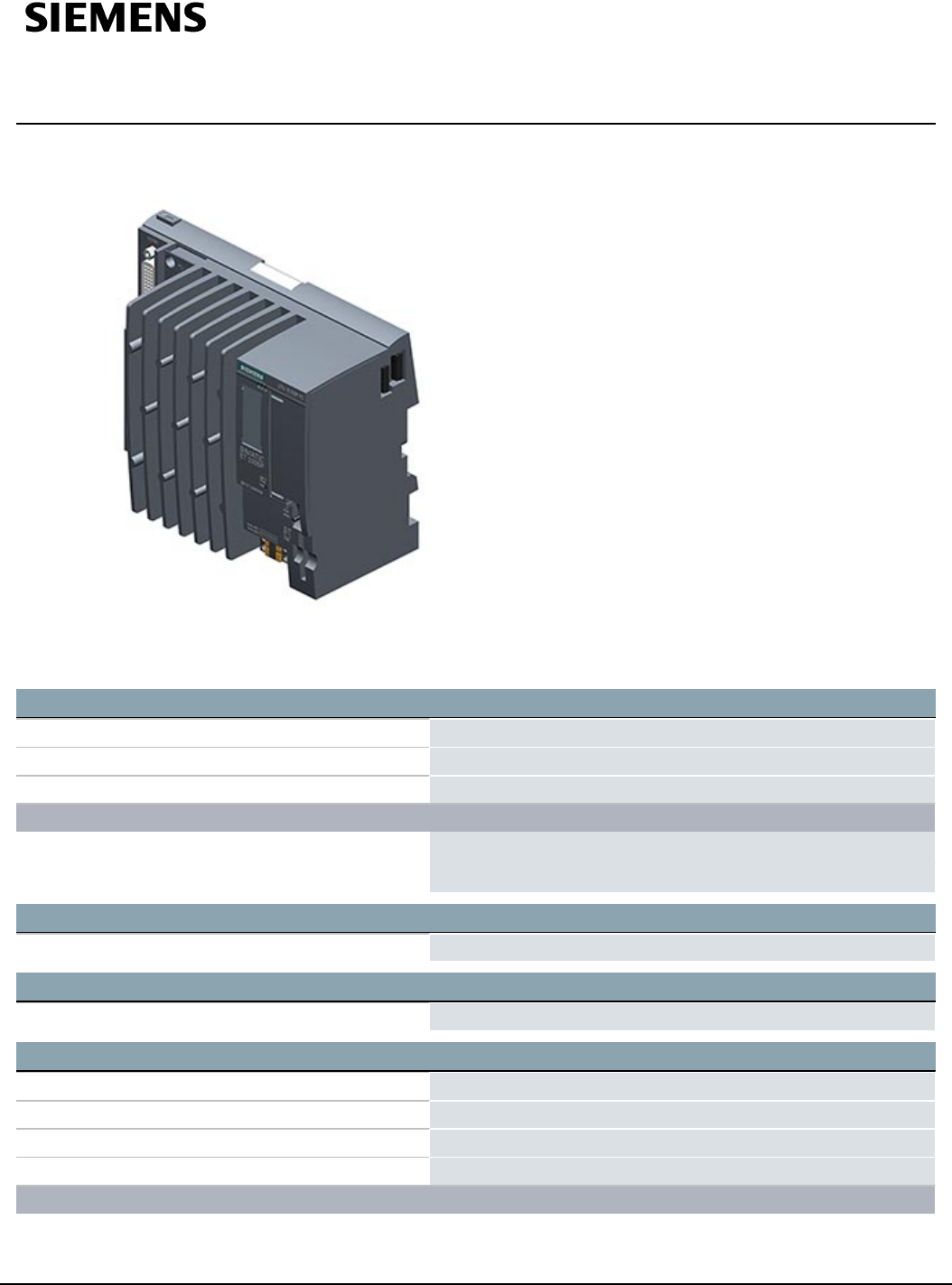

Fiche technique 6AG1677-2AA31-4EB0

SIPLUS ET 200SP CPU 1515SP PC 4 Go 0 ... +60°C avec

Conformal Coating basé sur 6ES7677-2AA31-0EB0 . CPU 1515SP

PC. 4 Go DE RAM, CFAST 8 Go avec WES 7 E 32 bits préinstallé,

avec S7-1500 Software Controller CPU 1505SP V2.0 préinstallé,

interfaces : 1x emplacement CFAST, 1x emplacement SD/MMC, 1x

raccordement pour adaptateur de bus ET 200SP PROFINET, 1x

10/100/1000 MBit/s Ethernet, 3x USB,1x DVI-I,DVD de restauration

documentation sur DVD,

Informations générales

Désignation du type de produit CPU 1515SP PC

Version fonctionnelle du matériel FS05

Version du firmware V2.0

Logiciel installé

● Visualisation

Non

● Automate

S7-1500 Software Controller CPU 1505SP V2.0

Gestion de la configuration

par enregistrement Oui

Organes de commande

Sélecteur de mode 1

Tension d'alimentation

Type de tension d'alimentation 24 V CC

Plage admissible, limite inférieure (CC) 19,2V

Plage admissible, limite supérieure (CC) 28,8V

Protection contre l'inversion de polarité Oui

Temps de maintien sur panne réseau/d'alimentation

6AG1677-2AA31-4EB0 Sous réserve de modifications

Page 1/

Summary of content (12 pages)

PAGE 1
Fiche technique 6AG1677-2AA31-4EB0 SIPLUS ET 200SP CPU 1515SP PC 4 Go 0 ... +60°C avec Conformal Coating basé sur 6ES7677-2AA31-0EB0 . CPU 1515SP PC. 4 Go DE RAM, CFAST 8 Go avec WES 7 E 32 bits préinstallé, avec S7-1500 Software Controller CPU 1505SP V2.
PAGE 2
● Temps de maintien sur panne réseau/d'alimentation 5 ms Courant d'entrée Consommation (valeur nominale) 1,5 A; pleine charge du processeur, y compr. modules ET 200SP et utilisation USB Consommation (à vide), typ. 0,6 A Courant d'appel, maxi 4,7 A; Valeur nominale Puissance Puissance active absorbée, max. 36 W; y compr. modules ET 200SP et utilisation USB Puissance d'alimentation du bus de fond de panier 8,75 W Puissance dissipée Puissance dissipée, typ.
PAGE 3
FB ● Nombre, maxi 5 998; Plage de numérotation : 1 à 65535 ● Taille, maxi 512 kbyte ● Nombre, maxi 5 999; Plage de numérotation : 1 à 65535 ● Taille, maxi 512 kbyte ● Taille, maxi 1 048 kbyte ● Nombre d'OB de cycle libres 100 ● Nombre d'OB d'alarme horaire 20 ● Nombre d'OB d'alarme temporisée 20 ● Nombre d'OB d'alarme cyclique 20 ● Nombre d'OB d'alarme process 50 ● Nombre d'OB d'alarme DPV1 3 ● Nombre d'OB d'isochronisme 1 ● Nombre d'OB d'alarme synchrone technologique 2 ● Nombre d
PAGE 4
Zone de données rémanentes (y compris temporisations, compteurs, mémentos), max. 410 kbyte; En cas d'enregistrement dans la NVRAM ; en cas d'enregistrement dans la mémoire de masse 5 242 020 octets Mémentos ● Nombre, maxi 16 kbyte ● Nombre de mémentos de cadence 8; 8 bit de mémento d'horloge, réunis dans un octet de mémento d'horloge Blocs de données ● Rémanence réglable Oui ● Rémanence préréglée Non Données locales ● par classe de priorité, maxi 64 kbyte; max.
PAGE 5
● pris en charge Oui ● sur DP, maître Non ● sur Ethernet via NTP Oui ● sur horloge Windows, esclave Oui Interfaces Nombre d'interfaces Industrial Ethernet 2 Nombre d'interfaces PROFINET 1 Nombre d'interfaces PROFIBUS 1 Nombre d'interfaces RS 485 1; via module CM DP Nombre d'interfaces USB 3; 3x USB 2.0 en face avant, chacun 500 mA - dont 2x 500 mA et 1x 100 mA simultanément Nombre de logements pour carte SD 1 Interfaces vidéo ● Interface graphique 1x DVI-I 1.
PAGE 6
— Démarrage prioritaire Oui; max. 32 appareils PROFINET — Nombre de périphériques IO raccordables, max. 128 — dont périphériques d'E/S avec IRT, max.
PAGE 7
Détermination automatique de la vitesse de transmission Oui Autonégociation Oui Autocrossing Oui Réalisation physique de l'interface ● Nombre de ports 1 ● RJ 45(Ethernet) Oui; intégré — Vitesse de transmission, maxi 1 000 Mbit/s — LED d'état Industrial Ethernet Non 3.
PAGE 8
● Données utiles par requête, maxi 64 kbyte Communication IE ouverte ● TCP/IP — Longueur de données, maxi ● ISO-on-TCP (RFC1006) — Longueur de données, maxi ● UDP — Longueur de données, maxi Oui 64 kbyte Oui 64 kbyte Oui 1 472 kbyte ● SNMP Oui ● DCP Oui ● LLDP Oui Serveur Web ● HTTP Oui; via interface Windows et PROFINET ● HTTPS Oui; uniquement via interface PROFINET OPC UA ● Serveur OPC UA Data Access (Read, Write, Subscribe), licence Runtime nécessaire — Authentification d'application Sec
PAGE 9
Pas unique Non Visualisation/forçage ● Visualisation/forçage de variables Oui ● Variables Entrées, sorties, mémentos, DB, temporisations, compteurs ● Nombre de variables, maxi — dont pour Visualiser variables, maxi 200 — dont pour Forcer variables, maxi 200 Forçage permanent ● Forçage permanent Oui ● Forçage permanent, variables Entrées, sorties ● Nombre de variables, max. 200 Tampon de diagnostic ● présente Oui ● Nombre d'entrées, max.
PAGE 10
Régulateur ● PID_Compact Oui; régulateur PID universel avec optimisation intégrée ● PID_3Step Oui; régulateur PID avec optimisation intégrée pour vannes ● PID-Temp Oui; Régulateur PID avec optimisation intégrée pour température Comptage et mesure ● Compteur grande vitesse Oui Normes, homologations, certificats Marquage CE Oui Conditions ambiantes Température ambiante en service ● mini 0 °C; = Tmin (avec condensation/gel) ● max. 60 °C; jusqu'à 60 °C pour max.
PAGE 11
Produits de refroidissement et lubrifiants — Résistant aux produits de refroidissement et lubrifiants courants du commerce Oui; y compris gazole et gouttelettes d'huile dans l'air Utilisation dans des installations industrielles stationnaires — aux substances biologiquement actives selon EN 60721-3-3 Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande — aux substances chimiquement actives selon EN 60721-3-3 Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-5
PAGE 12
Configuration Programmation Langage de programmation — CONT Oui — LOG Oui — LIST Oui — SCL Oui — CFC Non — GRAPH Oui Protection du savoir-faire ● Protection des programmes utilisateur / protection par mot de passe Oui ● Protection contre la copie Oui ● Protection des blocs Oui Protection d'accès ● Niveau de protection: protection en écriture Oui ● Niveau de protection: protection écriture/lecture Oui ● Niveau de protection: protection complète Oui Surveillance du temps de cycle ● Lim
