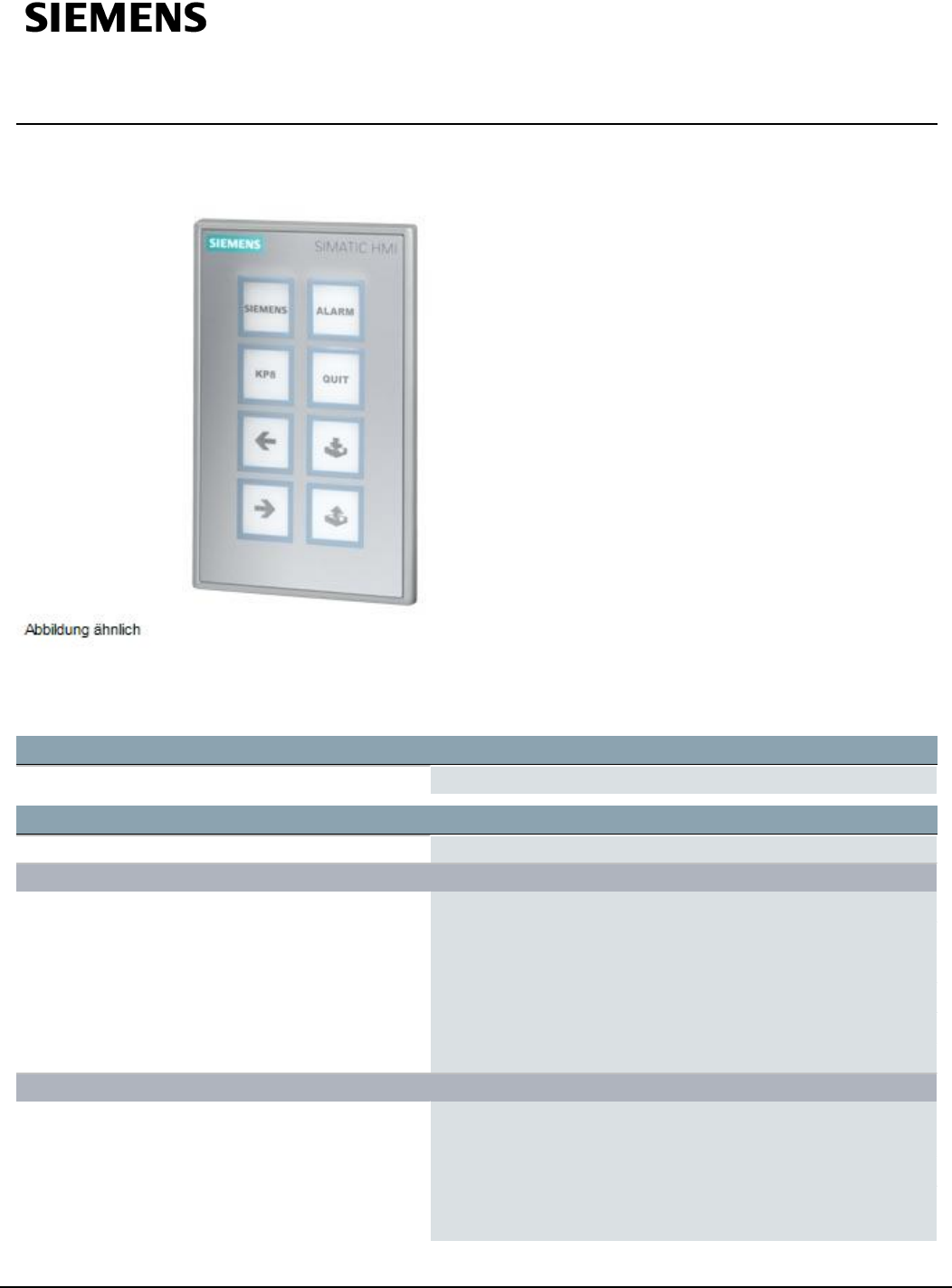

Datenblatt 6AG1688-3AY36-2AX0

SIPLUS HMI KP8 PN -25...+60°C mit conformal coating based on

6AV3688-3AY36-0AX0

Allgemeine Informationen

Produkttyp-Bezeichnung KP8 PN

Bedienelemente

mit parametrierbaren Tasten Ja

Tastatur

● Folientastatur

— frei beschriftbare Folientasten

● Funktionstasten

— Anzahl Funktionstasten

● Kurzhubtasten

— Anzahl Kurzhubtasten

Erweiterungen zur Prozessbedienung

● Direkt LEDs (LEDs als S7-Ausgangs-

Peripherie)

8; Helligkeit einstellbar

● Anzahl der Farbmodi für LED

5; Rot, grün, blau, gelb, weiß

● Direkttasten (Tasten als S7-Eingangs-

Peripherie)

6AG1688-3AY36-2AX0 Änderungen vorbehalten

Seite 1/

Summary of content (6 pages)

PAGE 1
Datenblatt 6AG1688-3AY36-2AX0 SIPLUS HMI KP8 PN -25...
PAGE 2
Aufbauart/Montage Befestigungsart Spannklemmen Einbaulage senkrecht Rack-Montage Nein Fronteinbau Ja; Maßkompatibel für Extension Units Schienen-Montage Nein Wand-/Direktmontage Nein Hochkanteinbau (Porträtformat) möglich Ja Quereinbau (Landscapeformat) möglich Ja maximal zulässiger Neigungswinkel ohne Fremdbelüftung 30°; nach vorne/hinten Anzahl der Einbauplätze für Befehls- und Meldegeräte 0 Versorgungsspannung Spannungsart der Versorgungsspannung DC Nennwert (DC) 24 V; 24 V im Stec
PAGE 3
● Strom je Gruppe, max. 800 mA Schnittstellen Anzahl Schnittstellen Industrial Ethernet 2; zum Aufbau von Linien und Ringen ohne ext. Switch Anzahl Schnittstellen PROFINET 2; inkl.
PAGE 4
● Grenzwertklasse A, für den Einsatz im Industriebereich Ja; Gruppe 1, gemessen in 10 m Entfernung ● Grenzwertklasse B, für den Einsatz in Wohngebieten Nein Schutzart und Schutzklasse IP (frontseitig) IP65 Enclosure Type 4 frontseitig Nein Enclosure Type 4x frontseitig Ja; inkl.
PAGE 5
● max. 80 °C Höhe im Betrieb bezogen auf Meeresspiegel ● Aufstellungshöhe über NN, max. 5 000 m ● Umgebungstemperatur-LuftdruckAufstellungshöhe Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) Relative Luftfeuchte ● mit Betauung, geprüft nach IEC 60068-2-38, max. 100 %; RH inkl.
PAGE 6
● SINUMERIK Nein ● SIMOTION Nein ● Allen Bradley (EtherNet/IP) Nein ● Allen Bradley (DF1) Nein ● Mitsubishi (MC TCP/IP) Nein ● Mitsubishi (FX) Nein ● OMRON (FINS TCP) Nein ● OMRON (Host Link) Nein ● Modicon (Modbus TCP/IP) Nein ● Modicon (Modbus RTU) Nein Mechanik/Material Material des Gehäuses (frontseitig) ● Kunststoff Ja ● Aluminium Nein ● Edelstahl Nein Lebensdauer ● Kurzhubtasten (in Schaltspielen) 1 500 000 ● Leuchtdioden (Einschaltdauer) 100 % Maße Breite der Gehäusefron
