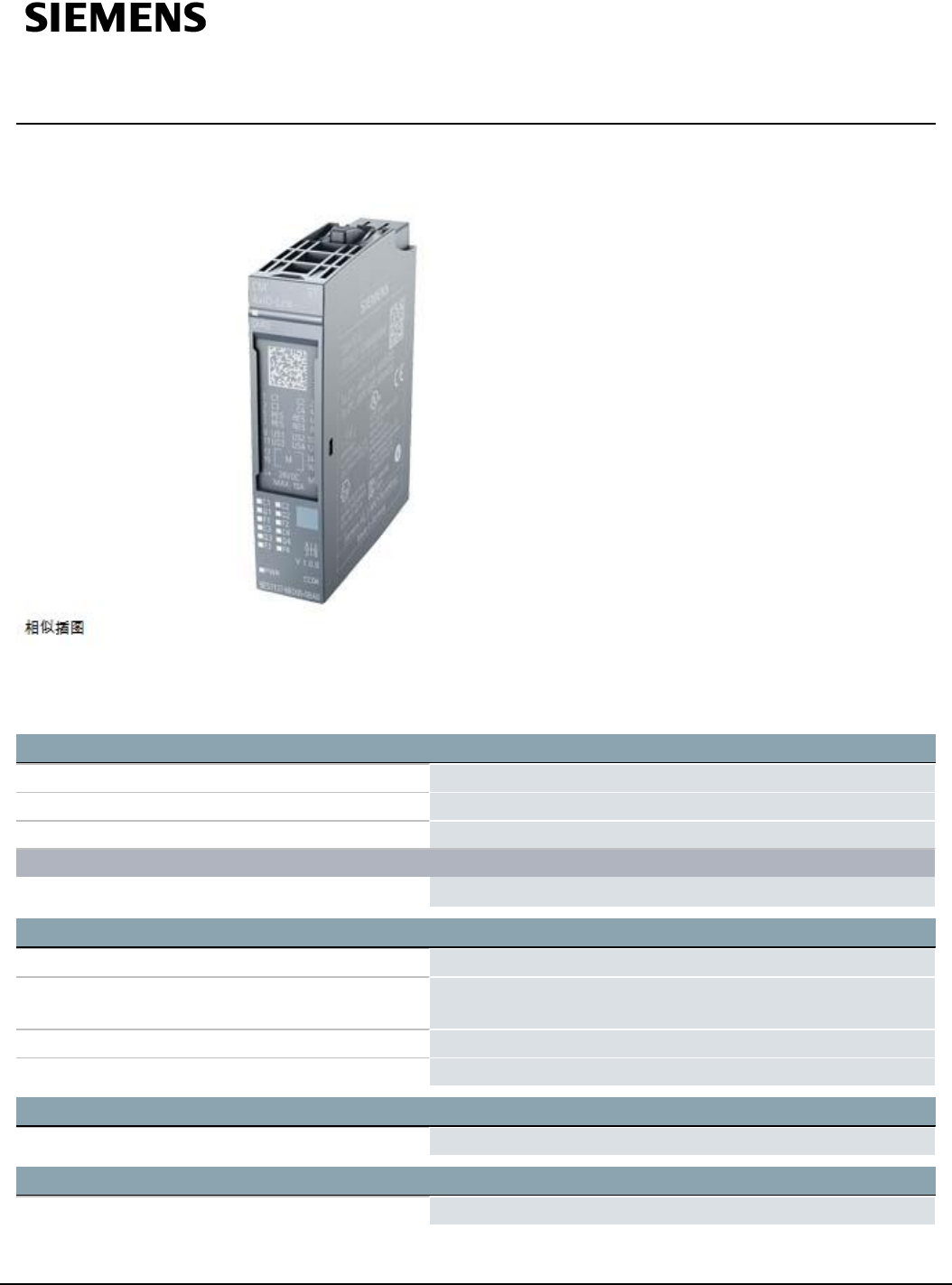

数据页 6AG2137-6BD00-1BA0

SIPLUS ET 200SP CM 4XIO-Link ST -25 ... +55°C T1 带 70°C 持续

10min 带防腐蚀涂层根据 6ES7137-6BD00-0BA0 . CM 4xIO-Link ST

通信模块 IO-Link 主站 V1.1

一般信息

产品类型标志 CM 4xIO 链接 ST

可用的基本单元 BU 类型 A0

模块特有彩色标牌板的颜色代码 CC04

产品功能

● I&M 数据

是

电源电压

额定值 (DC) 24V

允许范围，下限 (DC) 19.2V; 使用 IO-Link 时为 20.5 V，因为主站上的 IO-Link 设备至少

需要 20 V 的供电电压。

允许范围，上限 (DC) 28.8V

反极性保护是

输入电流

耗用电流，最大值 45mA; 无负载

传感器供电

输出端数量 4

6AG2137-6BD00-1BA0 保留变更权利

起始页 1/

Summary of content (4 pages)

PAGE 1
数据页 6AG2137-6BD00-1BA0 SIPLUS ET 200SP CM 4XIO-Link ST -25 ... +55°C T1 带 70°C 持续 10min 带防腐蚀涂层根据 6ES7137-6BD00-0BA0 . CM 4xIO-Link ST 通信模块 IO-Link 主站 V1.1 一般信息产品类型标志 CM 4xIO 链接 ST 可用的基本单元 BU 类型 A0 模块特有彩色标牌板的颜色代码 CC04 产品功能 ● I&M 数据是电源电压额定值 (DC) 24 V 允许范围，下限 (DC) 19.2 V; 使用 IO-Link 时为 20.5 V，因为主站上的 IO-Link 设备至少需要 20 V 的供电电压。允许范围，上限 (DC) 28.
PAGE 2
输出电流 ● 额定值 200 mA 功率损失功率损失，典型值 1W 数字输出导线长度 ● 未屏蔽，最大值 20 m; 也适用于屏蔽电缆 IO-Link 端口数量 ● 可同时间控制 4 4 IO-Link 协议 1.0 是 IO-Link 协议 1.1 是传输速率 4.8 kBaud (COM1)；38.4 kBaud (COM2)，230.
PAGE 3
● 诊断报警是; 端口诊断功能仅在 IO-Link 模式下可用。诊断信息 ● 电源电压监控是诊断显示 LED ● 电源电压监控 (PWR-LED) 是; 绿色 PWR-LED ● 通道状态显示是; 每个通道有一个绿色 LED，用于显示通道状态 Qn（SIO 模式）和端口状态 Cn（IO-Link 模式） ● 用于通道诊断是; 红色 Fn LED ● 用于模块诊断是; 绿色 / 红色 DIAG-LED 电位隔离通道的电势分离 ● 在通道之间否 ● 在通道和背板总线之间是绝缘绝缘测试，使用 707 V DC（类型检验），且符合 EN 50155（例行检验）标准、许可、证书轨道应用 ● EN 50121-3-2 是; 针对铁路车辆的 EMC ● EN 50121-4 是; 针对信号和通信设备的 EMC ● EN 50124-1 是; 轨道应用 - 过电压类别 OV2；污染度 PD2；额定浪涌电压 UNi = 0.
PAGE 4
— 对生物活性物质具有耐受性，符合 EN 60721-3-3 是; 3B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），3B3 级设备可订购 — 对化学活性物质具有耐受性，符合 EN 60721-3-3 是; 3C4 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；* — 对机械活性物质具有耐受性，符合 EN 60721-3-3 是; 3S4 级，包括沙子、粉尘；* — 符合 EN 60721-3-3 标准的机械环境条件是; 使用 SIPLUS 安装套件 ET 200SP 时为 3M8 级 (6AG11936AA00-0AA0) 用于陆地车辆，有轨机动车和特殊汽车 — 对生物活性物质具有耐受性，符合 EN 60721-3-5 是; 5B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），5B3 级设备可订购 — 对化学活性物质具有耐受性，符合 EN 60721-3-5 是; 5C3 级 (RH < 75 %)，包括盐雾，符合 EN 50155 (ST2) ；* — 对机械活性物质具有耐受性，符合 EN 60721-3-5 是;
