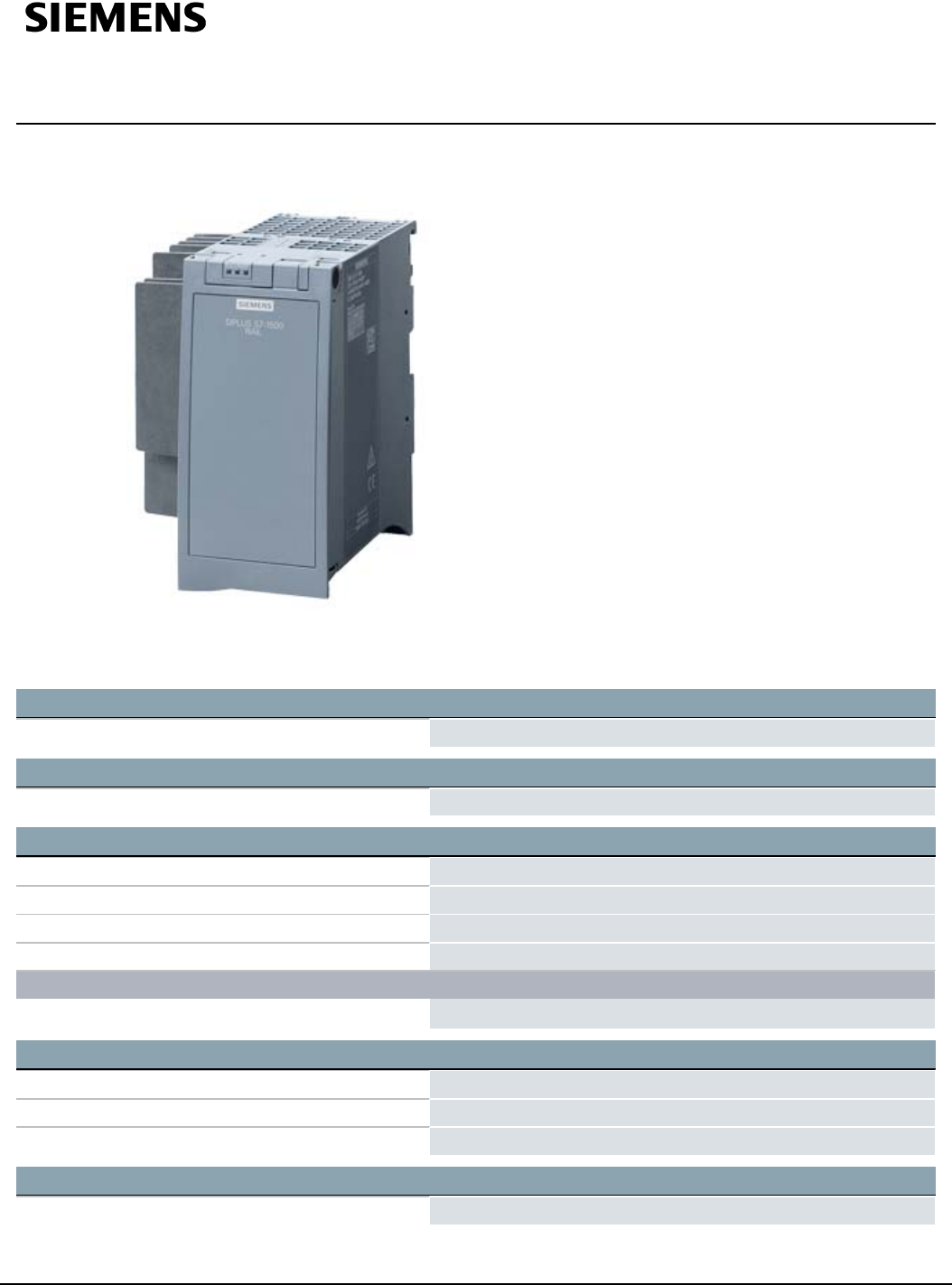

Hoja de datos 6AG2516-3AN01-4AB0

SIPLUS S7-1500 CPU 1516-3 PN/DP TX RAIL –40...+70 °C TX con

85 °C durante 10 min con revestimiento conformado basado en

6ES7516-3AN01-0AB0 . CPU sin pantalla con memoria de trabajo

de 1 MB para programa y 5 MB para datos, 1.ª interfaz: PROFINET

IRT con switch de 2 puertos, 2.ª interfaz: Ethernet, 3.ª interfaz:

PROFIBUS, 10 NS rendimiento bits, SIMATIC Memory Card

necesaria

Información general

Designación del tipo de producto CPU 1516-3 PN/DP

Control de la configuración

vía registro Sí

Tensión de alimentación

Tipo de tensión de la alimentación 24 V DC

Rango admisible, límite inferior (DC) 19,2V

Rango admisible, límite superior (DC) 28,8V

Protección contra inversión de polaridad Sí

Puenteo de caídas de red y tensión

● Puenteo de caídas de red/de tensión

5ms

Intensidad de entrada

Consumo (valor nominal) 0,85A

Intensidad de cierre, máx. 2,4A; Valor nominal

I²t 0,02A²·s

Potencia

Potencia de alimentación al bus de fondo 12W

6AG2516-3AN01-4AB0 Sujeto a cambios

Página 1/

Summary of content (13 pages)

PAGE 1
Hoja de datos 6AG2516-3AN01-4AB0 SIPLUS S7-1500 CPU 1516-3 PN/DP TX RAIL –40...+70 °C TX con 85 °C durante 10 min con revestimiento conformado basado en 6ES7516-3AN01-0AB0 . CPU sin pantalla con memoria de trabajo de 1 MB para programa y 5 MB para datos, 1.ª interfaz: PROFINET IRT con switch de 2 puertos, 2.ª interfaz: Ethernet, 3.
PAGE 2
Potencia absorbida del bus de fondo (balance) 6,7 W Pérdidas Pérdidas, típ. 7W Memoria Nº de slots para tarjeta SIMATIC Multi Media Card 1 se requiere una SIMATIC Memory Card Sí Memoria de trabajo ● Integrada (para programa) 1 Mbyte ● Integrada (para datos) 5 Mbyte Memoria de carga ● enchufable (SIMATIC Memory Card), máx. 32 Gbyte Respaldo ● libre de mantenimiento Sí Tiempos de ejecución de la CPU para operaciones de bits, típ. 10 ns para operaciones a palabras, típ.
PAGE 3
● Nº de OBs de modo isócrono 2 ● Nº de OBs de alarmas de sincronismo tecnológicas 2 ● Nº de OBs de arranque 100 ● Nº de OBs de errores asíncronos 4 ● Nº de OBs de errores síncronos 2 ● Nº de alarmas de diagnóstico 1 Profundidad de anidamiento ● por cada prioridad 24 Contadores, temporizadores y su remanencia Contadores S7 ● Cantidad 2 048 Remanencia — Configurable Sí Contadores IEC ● Cantidad cualquiera (limitado solo por la memoria de trabajo) Remanencia — Configurable Sí Temporizador
PAGE 4
Área de direcciones de periferia ● Entradas 32 kbyte; Todas las entradas están en la imagen de proceso ● Salidas 32 kbyte; Todas las salidas están en la imagen de proceso de ellos, de cada subsistema de E/S — Entradas (volumen) 8 kbyte — Salidas (volumen) 8 kbyte de ellas, por cada CM/CP — Entradas (volumen) 8 kbyte — Salidas (volumen) 8 kbyte Imágenes de subproceso ● Nº de imágenes de subproceso, máx.
PAGE 5
● por Ethernet vía NTP Sí Interfaces Nº de interfaces PROFINET 2 Nº de interfaces PROFIBUS 1 1.
PAGE 6
— con un ciclo de emisión de 250 µs 250 µs a 4 ms.
PAGE 7
— Comunicación PG/OP Sí — S7-Routing Sí — Modo isócrono No — Comunicación IE abierta Sí — IRT No — MRP No — MRPD No — PROFIenergy Sí — Arranque priorizado No — Nº de IO Devices que se pueden conectar en total, máx. 32; En total se puede conectar un máximo de 1 000 unidades periféricas descentralizadas vía AS-i, PROFIBUS o PROFINET — Nº de IO-Devices conectables para RT, máx. 32 — de ellos, en línea, máx. 32 — Nº de IO-Devices activables/desactivables simultáneamente, máx.
PAGE 8
● Maestro PROFIBUS DP Sí ● Esclavo PROFIBUS DP No ● Comunicación SIMATIC Sí Física de la interfaz RJ 45 (Ethernet) ● 100 Mbits/s Sí ● Autonegociación Sí ● Autocrossing Sí ● LED de estado Industrial Ethernet Sí RS 485 ● Velocidad de transferencia, máx. 12 Mbit/s Protocolos Nº de conexiones ● Número de conexiones máx.
PAGE 9
Servicios — Comunicación PG/OP Sí — S7-Routing Sí — Enrutado de registros Sí — Modo isócrono Sí — Equidistancia Sí — Nº de esclavos DP 125; En total se puede conectar un máximo de 1 000 unidades periféricas descentralizadas vía AS-i, PROFIBUS o PROFINET — Activar/desactivar esclavos DP Sí OPC UA ● OPC UA Client No ● OPC UA Server Sí; para acceso a datos Otros protocolos ● MODBUS Sí; MODBUS TCP Redundancia del medio ● Tiempo de conmutación en caso de rotura de cable, típ.
PAGE 10
— de ellas, estado de variables, máx. 200; por petición — de ellas, forzado de variables, máx. 200; por petición Forzado permanente ● Forzado permanente, variables Entradas/salidas de periferia ● Nº de variables, máx. 200 Búfer de diagnóstico ● existente Sí ● Nº de entradas, máx.
PAGE 11
● PID Temp Sí; Regulador PID con optimización integrada para temperatura Contaje y medida ● High Speed Counter Sí Aislamiento Aislamiento ensayado con 707 V DC (ensayo de tipo) y según EN 50155 (ensayo de rutina) Normas, homologaciones, certificados Aplicación ferroviaria ● EN 50121-3-2 Sí; CEM para material rodante ● EN 50121-4 Sí; CEM para equipos para telecomunicaciones y señalización ● EN 50124-1 Sí; Aplicaciones ferroviarias: categoría de sobretensión OV2; grado de contaminación PD2; tensión
PAGE 12
— contra sustancias biológicamente activas conforme con EN 60721-3-3 Sí; Clase 3B2, esporas de moho, hongos y esporangios (exceptuando fauna); clase 3B3 por encargo — contra sustancias biológicamente activas conforme con EN 60721-3-3 Sí; Clase 3C4, (HR < 75 %) incl. niebla salina según EN 60068-252 (nivel de severidad 3); * — contra sustancias biológicamente activas conforme con EN 60721-3-3 Sí; Clase 3S4, incl.
PAGE 13
Protección de know-how ● Protección de programas de usuario/Protección por contraseña Sí ● Protección contra copia Sí ● Protección de bloques Sí Protección de acceso ● Nivel de protección: Protección contra escritura Sí ● Nivel de protección: Protección contra escritura/lectura Sí ● Nivel de protección: Protección completa Sí Vigilancia de tiempo de ciclo ● Límite inferior Tiempo de ciclo mínimo ajustable ● Límite superior Tiempo de ciclo máximo ajustable Dimensiones Ancho 105 mm Alto 147
