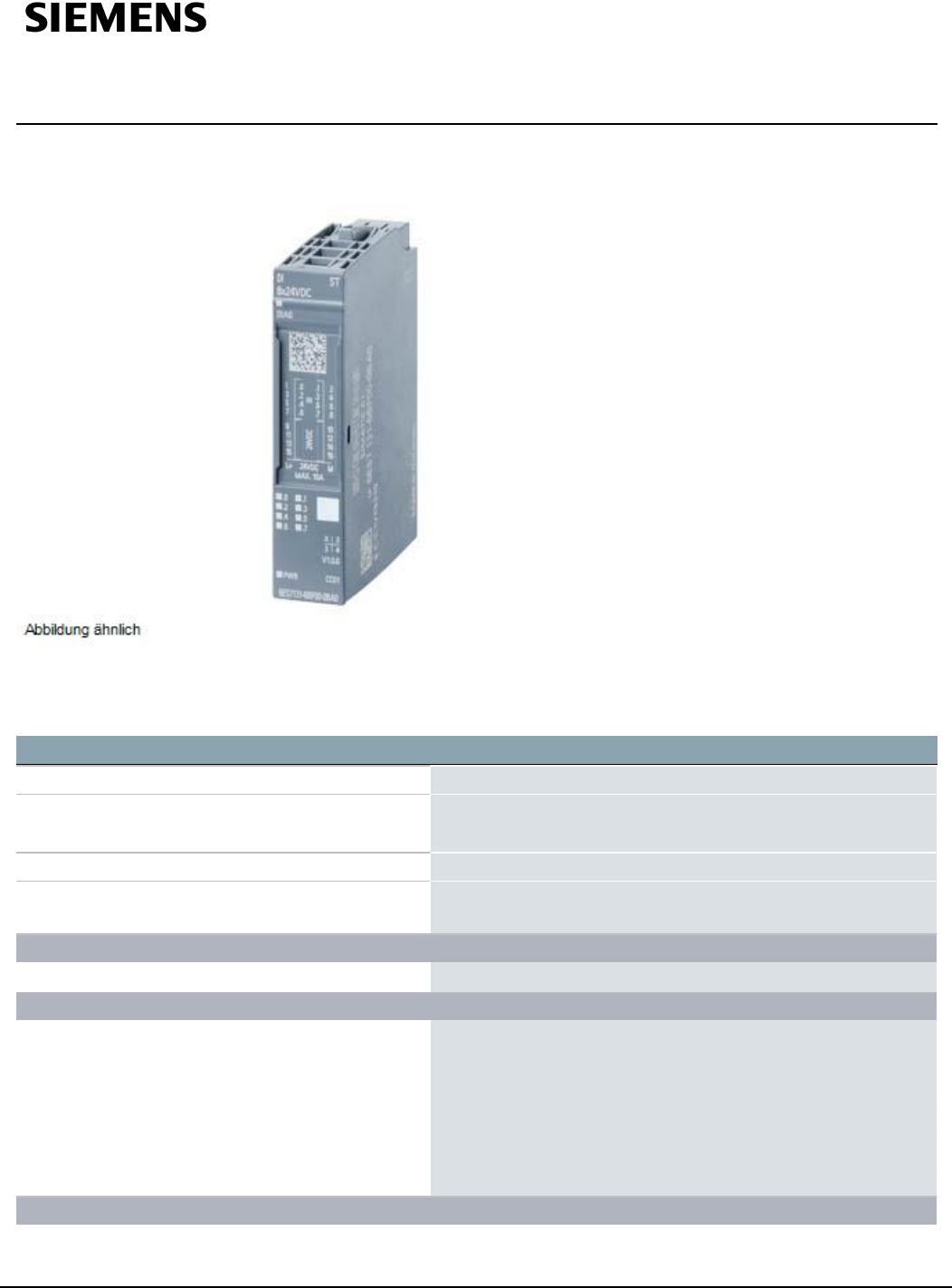

Datenblatt 6ES7131-6BF00-0CA0

SIMATIC ET 200SP, digitales Eingangsmodul, DI 8x DC 24V High

Feature, Eingangstyp 3 (IEC 61131), Sink Input, (PNP, P-lesend),

Verpackungseinheit: 1 Stück, passend für BU-Typ A0, Farbcode

CC01, Eingangsverzögerung 0,05..20ms; Kanal-Diagnose für:

Kurzschluss Geberversorgung, Drahtbruch, Versorgungsspannung,

Kanalfehler-LED

Allgemeine Informationen

Produkttyp-Bezeichnung DI 8x24 VDC HF

Firmware-Version V2.0

● FW-Update möglich

verwendbare BaseUnits BU-Typ A0

Farbcode für modulspezifisches

Farbkennzeichnungsschild

CC01

Produktfunktion

● I&M-Daten

Ja; I&M0 bis I&M3

Engineering mit

● STEP 7 TIA Portal projektierbar/integriert ab

Version

V13 SP1 / -

● STEP 7 projektierbar/integriert ab Version

V5.5 / -

● PCS 7 projektierbar/integriert ab Version

V8.1 SP1

● PROFIBUS ab GSD-Version/GSD-Revision

je eine GSD-Datei ab Revision 3 und 5

● PROFINET ab GSD-Version/GSD-Revision

GSDML V2.3

Betriebsart

6ES7131-6BF00-0CA0 Änderungen vorbehalten

Seite 1/

Summary of content (4 pages)

PAGE 1
Datenblatt 6ES7131-6BF00-0CA0 SIMATIC ET 200SP, digitales Eingangsmodul, DI 8x DC 24V High Feature, Eingangstyp 3 (IEC 61131), Sink Input, (PNP, P-lesend), Verpackungseinheit: 1 Stück, passend für BU-Typ A0, Farbcode CC01, Eingangsverzögerung 0,05..20ms; Kanal-Diagnose für: Kurzschluss Geberversorgung, Drahtbruch, Versorgungsspannung, Kanalfehler-LED Allgemeine Informationen Produkttyp-Bezeichnung DI 8x24 VDC HF Firmware-Version V2.
PAGE 2
● DI Ja ● Zähler Nein ● Oversampling Nein ● MSI Ja Versorgungsspannung Nennwert (DC) 24 V zulässiger Bereich, untere Grenze (DC) 19,2 V zulässiger Bereich, obere Grenze (DC) 28,8 V Verpolschutz Ja Geberversorgung Anzahl Ausgänge 8 Ausgangsspannung Geberversorgung, min. 19,2 V Kurzschluss-Schutz Ja 24 V-Geberversorgung ● 24 V Ja ● Kurzschluss-Schutz Ja; je Kanal, elektronisch ● Ausgangsstrom je Kanal, max. 700 mA ● Ausgangsstrom je Modul, max.
PAGE 3
Flankenauswertung Ja; steigende Flanke, fallende Flanke, Flankenwechsel Eingangsspannung ● Art der Eingangsspannung DC ● Nennwert (DC) 24 V ● für Signal "0" -30 ... +5 V ● für Signal "1" +11 ... +30 V Eingangsstrom ● für Signal "1", typ. 2,5 mA Eingangsverzögerung (bei Nennwert der Eingangsspannung) für Standardeingänge — parametrierbar Ja; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms (jeweils + leitungslängenabhängige Verzögerung von 30 bis 500 µs) — bei "0" nach "1", min.
PAGE 4
● Drahtbruch Ja; Kanalweise, optionale Beschaltung zur Vermeidung einer Leitungsbruch-Diagnose bei einfachen Geberkontakten: 25 kOhm bis 45 kOhm ● Kurzschluss Ja; kanalweise Diagnoseanzeige LED ● Überwachung der Versorgungsspannung (PWR-LED) Ja; grüne PWR-LED ● Kanalstatusanzeige Ja; grüne LED ● für Kanaldiagnose Ja; rote LED ● für Moduldiagnose Ja; grüne / rote DIAG-LED Potenzialtrennung Potenzialtrennung Kanäle ● zwischen den Kanälen Nein ● zwischen den Kanälen und Rückwandbus Ja ● zwische
