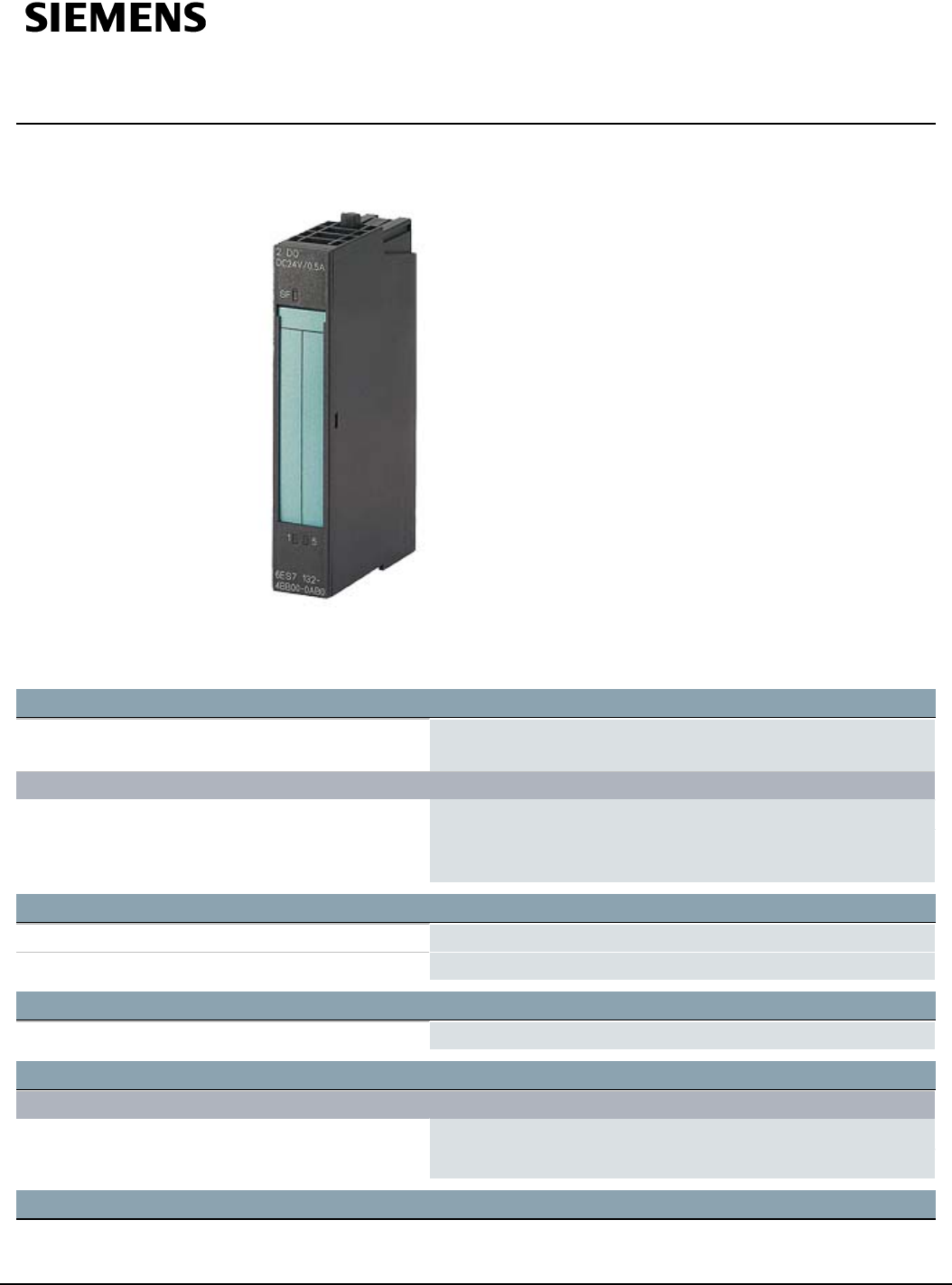

Fiche technique 6ES7132-4BB01-0AB0

SIMATIC DP, 5 modules électroniques pour ET 200S, 2 sorties TOR

High Feature 24V CC/0,5 A, 15mm diagnostic de court-circuit et

rupture de fil, sortie de la valeur de remplacement avec LED SF

(défaut groupé) colisage = 5 unités

Tension d'alimentation

Résistance à la tension inverse Oui; pour l'utilisation de la même tension de charge que sur le

module d'alimentation

Tension de charge L+

● Valeur nominale (CC)

24V; du module d'alimentation

● Protection contre l'inversion de polarité

Oui; une inversion de polarité peut entraîner la mise à 1 des

sorties TOR

Courant d'entrée

sur tension de charge L+ (sans charge), maxi 5mA; par voie

sur bus interne 3,3 V CC, max. 10mA

Puissance dissipée

Puissance dissipée, typ. 0,4W

Plage d'adresses

Espace d'adresses par module

● Espace d'adresses par module, maxi

1byte

● avec compression

2bit

Sorties TOR

6ES7132-4BB01-0AB0 Sous réserve de modifications

Page 1/

Summary of content (3 pages)

PAGE 1
Fiche technique 6ES7132-4BB01-0AB0 SIMATIC DP, 5 modules électroniques pour ET 200S, 2 sorties TOR High Feature 24V CC/0,5 A, 15mm diagnostic de court-circuit et rupture de fil, sortie de la valeur de remplacement avec LED SF (défaut groupé) colisage = 5 unités Tension d'alimentation Résistance à la tension inverse Oui; pour l'utilisation de la même tension de charge que sur le module d'alimentation Tension de charge L+ ● Valeur nominale (CC) 24 V; du module d'alimentation ● Protection contre l'invers
PAGE 2
Type de sortie TOR Source Output (PNP, type P) Nombre de sorties TOR 2 Protection contre les courts-circuits Oui ● Seuil de réponse, typ. 1,5 A Limitation de la tension de coupure inductive à -55 à -60 V, typ. L+( ) Activation d'une entrée TOR Oui Pouvoir de coupure des sorties ● pour charge de lampes, maxi 2,5 W Plage de résistance de charge ● Limite inférieure 48 Ω ● Limite supérieure 3 400 Ω Tension de sortie ● pour état log. "1", mini L+ (-1 V) Courant de sortie ● pour état log.
PAGE 3
● Court-circuit Oui; par voie Signalisation de diagnostic par LED ● Signalisation groupée de défaut SF (rouge) Oui ● Signalisation d'état Sortie TOR (verte) Oui Paramètre Commentaire 3 octets Diagnostic rupture de fil bloquer/débloquer Diagnostic court-circuit bloquer/débloquer Comportement à l'arrêt CPU/maître Commuter sur valeur de remplacement / Conserver dernière valeur Séparation galvanique Séparation galvanique sorties TOR ● entre les voies Non ● entre voies et bus interne Oui Isolat
