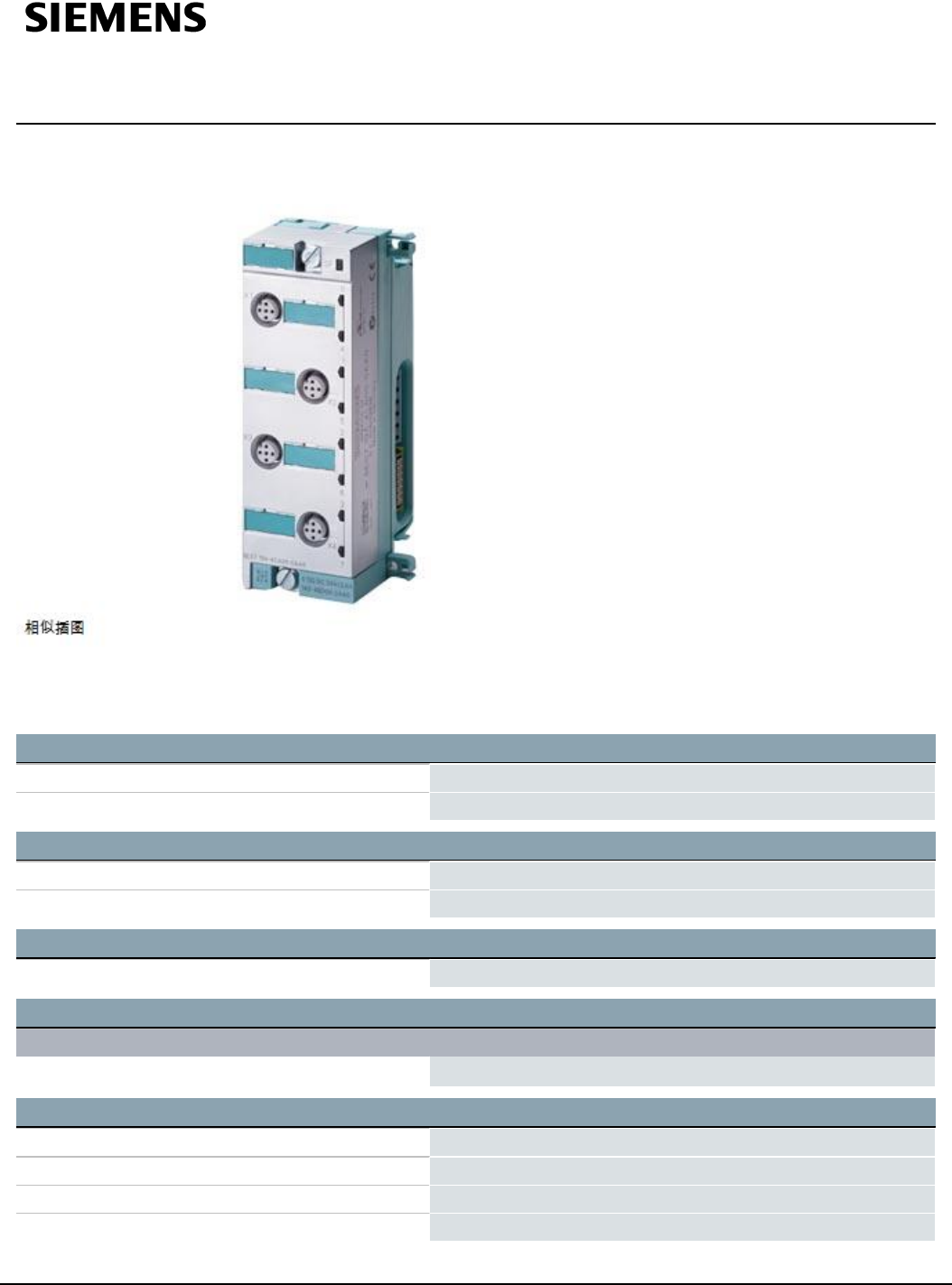

数据页 6ES7144-4PF00-0AB0

SIMATIC DP，电子模块用于 ET200 PRO， 4 AI TC High Feature，

TC 类型 B，E、J，K，L，N，R，S，T 电压 +/-80mV，通道诊断，

包括总线模块，接口模块 IO 6ES7194-4..00-0AA0 单独订货

电源电压

额定值 (DC) 24V

反极性保护是; 防止损毁

输入电流

来自电源电压 1L+，最大值 34mA; 典型值

来自背板总线 DC 3.3 V，最大值 20mA; 典型值

功率损失

功率损失，典型值 0.7W

地址范围

每个模块的地址空间

● 每个模块的地址空间，最大值

8byte

模拟输入

模拟输入端数量 4

电压输入允许的输入电压（毁坏限制），最大值 20V

循环时间（所有通道），最大值每个模块激活的通道数量 x 基本转换时间

温度测量的技术单位，可调节是; °C / °F / K

6ES7144-4PF00-0AB0 保留变更权利

起始页 1/

Summary of content (4 pages)

PAGE 1
数据页 6ES7144-4PF00-0AB0 SIMATIC DP，电子模块用于 ET200 PRO， 4 AI TC High Feature， TC 类型 B，E、J，K，L，N，R，S，T 电压 +/-80mV，通道诊断，包括总线模块，接口模块 IO 6ES7194-4..00-0AA0 单独订货电源电压额定值 (DC) 24 V 反极性保护是; 防止损毁输入电流来自电源电压 1L+，最大值 34 mA; 典型值来自背板总线 DC 3.3 V，最大值 20 mA; 典型值功率损失功率损失，典型值 0.
PAGE 2
输入范围（额定值），电压 ● -80 mV 至 +80 mV 是 ● 输入电阻（-80 mV 至 +80 mV） 10 MΩ 输入范围（额定值），热电偶 ● 类型 B 是 ● 输入电阻（类型 B） 10 MΩ ● 类型 E 是 ● 输入电阻（类型 E） 10 MΩ ● 类型 J 是 ● 输入电阻（类型 J） 10 MΩ ● 类型 K 是 ● 输入电阻（类型 K） 10 MΩ ● 类型 L 是 ● 输入电阻（类型 L） 10 MΩ ● 类型 N 是 ● 输入电阻（类型 N） 10 MΩ ● 类型 R 是 ● 输入电阻（类型 R） 10 MΩ ● 类型 S 是 ● 输入电阻（类型 S） 10 MΩ ● 类型 T 是 ● 输入电阻（类型 T） 10 MΩ 热电偶 (TC) 温度补偿 — 内部温度补偿是 — 使用补偿盒进行的外部温度补偿是导线长度 ● 屏蔽，最大值 30 m 输入端的模拟值构成测量原理集成集成和转换时间/每通道分辨率 ● 带有过调制的分辨率（包括符号在内的位数），最大值 15 bit; +
PAGE 3
● 等级：强是; 64x 循环时间传感器信号传感器连接 ● 用于电压测量是误差/精度线性错误（与输入范围有关），(+/-) 0.01 % 温度错误（与输入范围有关），(+/-) 0.0004 %/K; 正温度输入端之间的串扰，最小值 -90 dB; 最大值 25 °C 时起振状态下的重复精度（与输入范围有关），(+/-) 0.01 % 整个温度范围内的操作错误限制 ● 电压，与输入范围有关，(+/-) 0.12 %; 正温度基本错误限制（25 °C 时的操作错误限制） ● 电压，与输入范围有关，(+/-) 0.
PAGE 4
绝缘绝缘测试，使用 707 V DC（测试类型）标准、许可、证书适用于符合 AMS2750 标准的应用程序是; 符合性声明，参见在线支持文档 109757262 适用于符合 CQI-9 标准的应用程序是; 基于 AMS 2750 E 尺寸宽度 45 mm 高度 130 mm 深度 35 mm 重量重量，约 150 g 上一次修改： 2019/9/14 6ES7144-4PF00-0AB0 起始页 4/4 2019/9/17 保留变更权利 © Copyright Siemens
