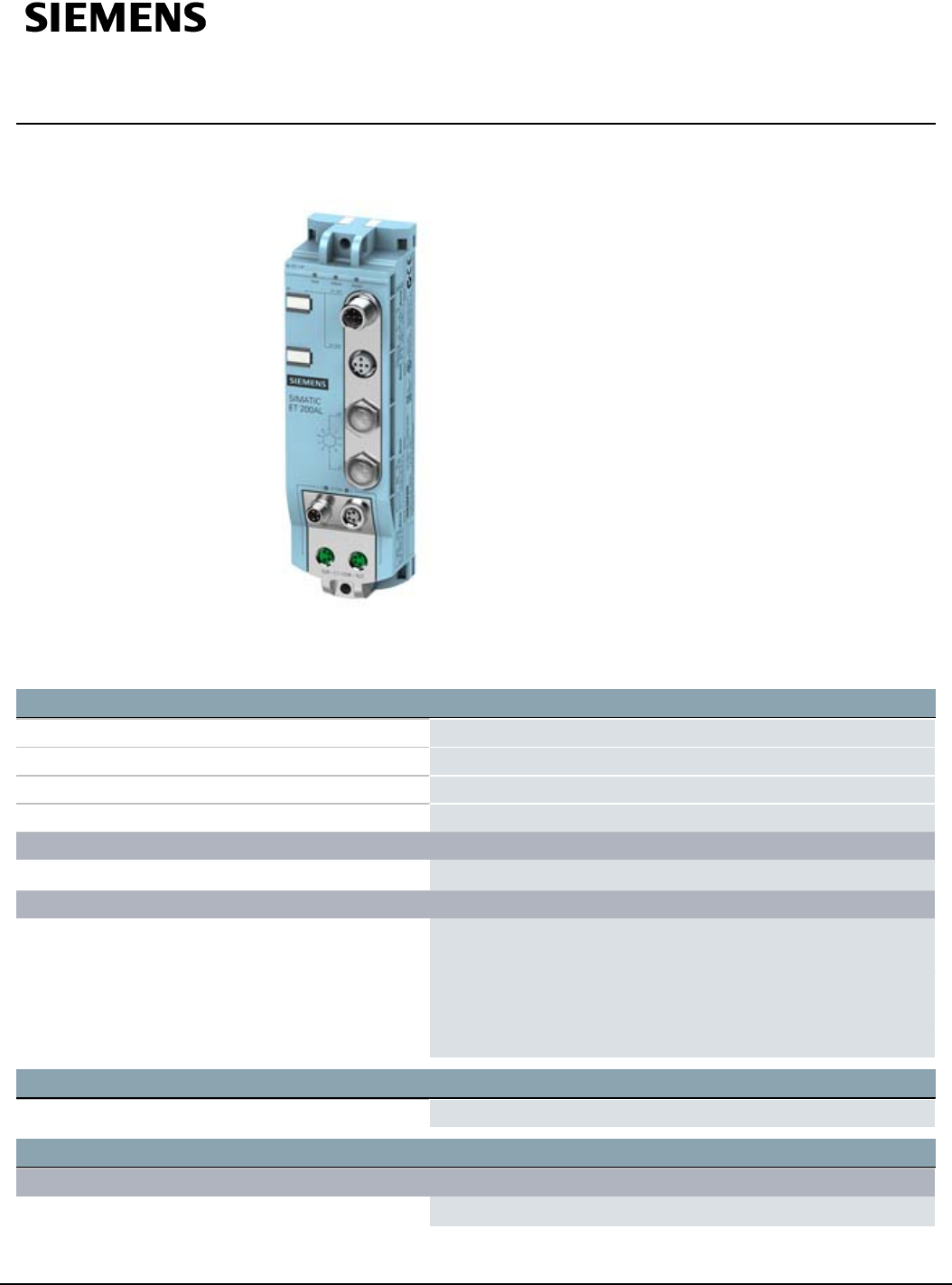

Data Sheet

Fiche technique 6ES7157-1AA00-0AB0

SIMATIC ET 200AL, module d'interface PROFIBUS IM 157-1 DP,

indice de protection IP67

Informations générales

Désignation du type de produit IM 157-1 DP

Version fonctionnelle du matériel E01

Version du firmware V1.0.x

Code constructeur (VendorID) 81A9H

Fonction du produit

● Données I&M

Oui; I&M0 á I&M3

Ingénierie avec

● STEP 7 TIA Portal configurable/intégré à partir

de la version

à partir de STEP 7 V13 SP1

● STEP 7 configurable/intégré à partir de la

version

à partir de V5.5 SP4 Hotfix 3

● PROFIBUS à partir de la version/révision GSD

GSD à partir de la révision 5

Gestion de la configuration

par enregistrement Oui

Tension d'alimentation

Tension de charge 1L+

● Valeur nominale (CC)

24V

6ES7157-1AA00-0AB0 Sous réserve de modifications

Page 1/

PAGE 1
Fiche technique 6ES7157-1AA00-0AB0 SIMATIC ET 200AL, module d'interface PROFIBUS IM 157-1 DP, indice de protection IP67 Informations générales Désignation du type de produit IM 157-1 DP Version fonctionnelle du matériel E01 Version du firmware V1.0.
PAGE 2
● Plage admissible, limite inférieure (CC) 20,4 V ● Plage admissible, limite supérieure (CC) 28,8 V ● Protection contre l'inversion de polarité Oui; contre la destruction Courant d'entrée Consommation (valeur nominale) 50 mA sur tension de charge 1L+ (tension non commutée) 4 A; Valeur maximale sur tension de charge 2L+, maxi 4 A; Valeur maximale Puissance dissipée Puissance dissipée, typ. 1,7 W Plage d'adresses Espace d'adresses par poste ● Espace d'adresses par poste, max.
PAGE 3
● LED MAINT Oui; LED jaune ● Indicateur de liaison DP Oui; LED verte Séparation galvanique entre les tensions de charge Oui entre PROFIBUS DP et tous les autres circuits Oui Isolation Isolation vérifiée avec 707 V CC (type Test) Degré et classe de protection Indice de protection IP IP65/67 Normes, homologations, certificats convient pour la coupure de sécurité de modules standard.
