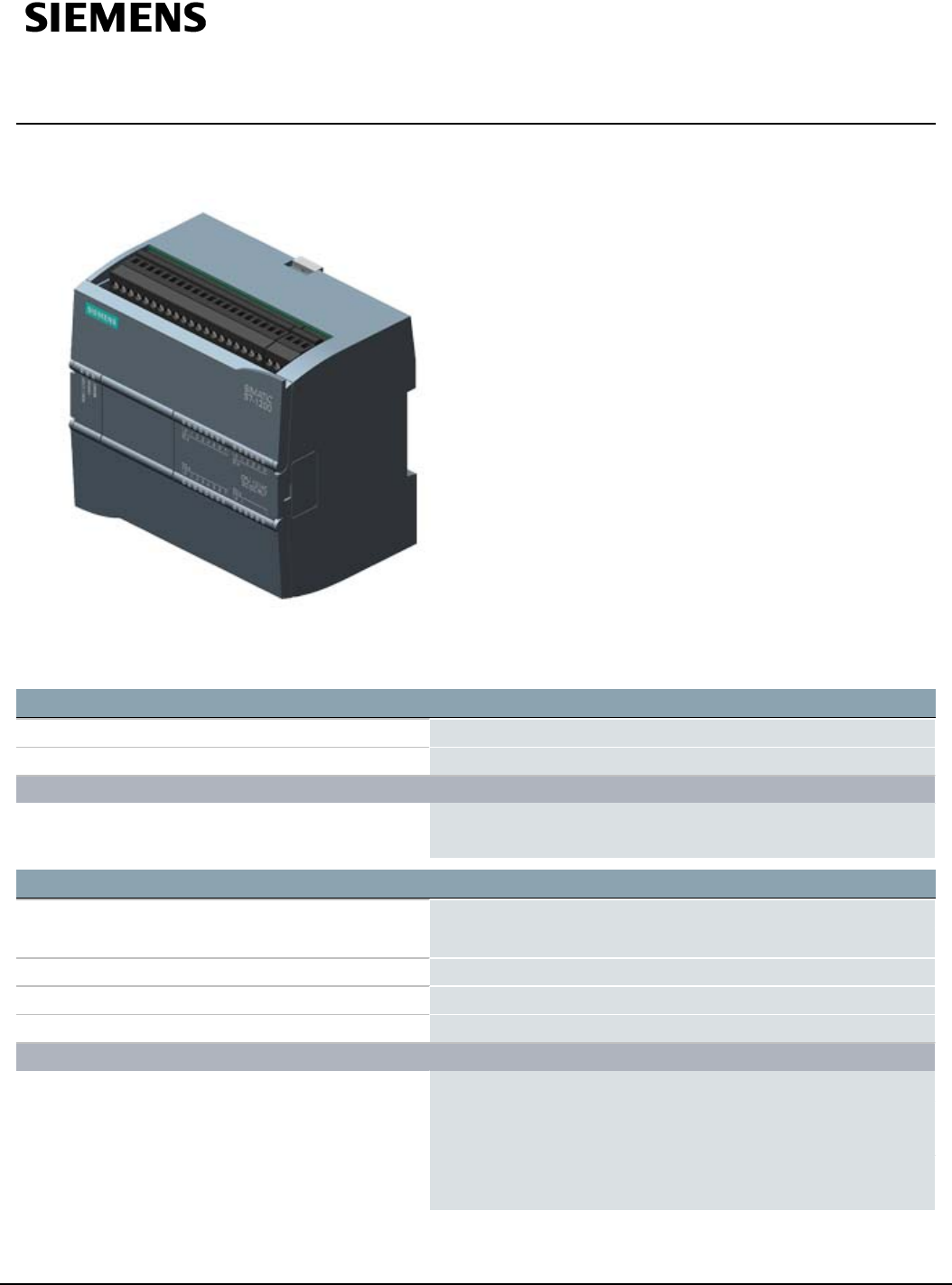

Лист тех. данных 6ES7214-1HG40-0XB0

SIMATIC S7-1200, CPU 1214C, compact CPU, DC/DC/relay,

onboard I/O: 14 DI 24 V DC; 10 DO relay 2 A; 2 AI 0-10 V DC, Power

supply: DC 20.4-28.8V DC, Program/data memory 100 KB

Общая информация

Обозначение типа продукта CPU 1214C пост. ток/пост. ток/реле

Версия микропрограммного обеспечения V4.2

Инженерное обеспечение с помощью

● пакета программного обеспечения для

программирования

не ниже STEP 7 V14

Напряжение питания

Номинальное значение (пост. ток)

● 24 В пост. тока

Да

Допустимый диапазон, нижний предел (пост. ток) 20,4V

Допустимый диапазон, верхний предел (пост. ток) 28,8V

Защита от перепутывания полярности Да

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24V

● Допустимый диапазон, нижний предел (пост.

ток)

20,4V

● Допустимый диапазон, верхний предел

(пост. ток)

28,8V

6ES7214-1HG40-0XB0 Возможны изменения.

Лист 1/

Summary of content (10 pages)

PAGE 1
Лист тех. данных 6ES7214-1HG40-0XB0 SIMATIC S7-1200, CPU 1214C, compact CPU, DC/DC/relay, onboard I/O: 14 DI 24 V DC; 10 DO relay 2 A; 2 AI 0-10 V DC, Power supply: DC 20.4-28.8V DC, Program/data memory 100 KB Общая информация Обозначение типа продукта CPU 1214C пост. ток/пост. ток/реле Версия микропрограммного обеспечения V4.2 Инженерное обеспечение с помощью ● пакета программного обеспечения для программирования не ниже STEP 7 V14 Напряжение питания Номинальное значение (пост. ток) ● 24 В пост.
PAGE 2
Входной ток Потребление тока (номинальное) 500 mA; только ЦП Макс. потребление тока 1 500 mA; ЦП со всеми расширительными модулями Макс. ток включения 12 A; при 28,8 В I²t 0,8 A²·s Выходной ток для шины на задней стойке (5 В пост. тока), макс. 1 600 mA; макс. 5 В пост. тока для SM и CM Питание датчика Питание датчика 24 В ● 24 В L+ минус 4 В пост. тока мин.
PAGE 3
Локальные данные ● на класс приоритета, макс. 16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт Адресная область Образ процесса ● Вводы, настраивается 1 kbyte ● Выводы, настраивается 1 kbyte Конфигурация аппаратного обеспечения Макс. число модулей на систему 3 коммуникационных модуля, 1 сигнальный слой, 8 сигнальных модулей Время Часы ● Аппаратные часы (часы реального времени) Да ● Время хранения в буфере 480 h; нормальная ● Макс.
PAGE 4
Цифровые выводы Вид выходов 10; Реле Коммутационная способность выходов ● при омической нагрузке, макс. 2A ● при ламповой нагрузке, макс. 30 Вт при пост. токе, 200 Вт при перем. токе Задержка на выходе при омической нагрузке ● с "0" на "1", макс. 10 ms; макс. ● с "1" на "0", макс. 10 ms; макс. Релейные выходы ● Число релейных выходов 10 ● Макс. число коммутационных циклов механический 10 млн, при номинальном напряжении нагрузки 100 000 Длина провода ● экранированные, макс.
PAGE 5
Автоматическое определение Да Автоматическая коммутация Да Физические параметры интерфейсов ● Число портов 1 ● встроенный коммутатор Нет Протоколы ● Контроллер PROFINET IO Да ● Устройство ввода-вывода PROFINET Да ● Связь SIMATIC Да ● Открытая связь IE Да ● Интернет-сервер Да ● Резервирование среды передачи Нет Контроллер PROFINET IO ● Макс.
PAGE 6
— S7-маршрутизация Да — Тактовая синхронизация Нет — Открытая связь IE Да — IRT Нет — MRP Нет — MRPD Нет — PROFIenergy Да — Shared Device Да — Макс.
PAGE 7
● общее 16; динамический Функции испытания и ввода в эксплуатацию Состояние/управление ● Переменные состояние/управления Да ● Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики Принудительное исполнение ● Принудительное исполнение Да Диагностический буфер ● есть Да Слежения ● Количество слежений с возможностью проектирования 2 ● Объем памяти на слежение, макс.
PAGE 8
● Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2 Да — Испытательное напряжение при разряде в воздухе 8 kV — Испытательное напряжение при контактном разряде 6 kV Отказоустойчивость к проводному возмущающему воздействию ● Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 Да ● Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 Да Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) ● на питающих линиях согласно IEC 6100
PAGE 9
● вертикальный настенный монтаж, мин. -20 °C ● вертикальный настенный монтаж, макс. 50 °C Температура окружающей среды при хранении/транспортировке ● мин. -40 °C ● макс. 70 °C Давление воздуха согласно IEC 60068-2-13 ● Эксплуатация. мин. 795 hPa ● Эксплуатация, макс. 1 080 hPa ● Хранение/транспортировка, мин. 660 hPa ● Хранение/транспортировка, макс. 1 080 hPa Высота при эксплуатации относительно уровня моря ● Высота места установки, мин. -1 000 m ● Высота места установки, макс.
PAGE 10
● настраивается Да Размеры Ширина 110 mm Высота 100 mm Глубина 75 mm Массы Масса, прибл. 435 g последнее изменение: 11.09.2019 6ES7214-1HG40-0XB0 Лист 10/10 16.09.2019 Возможны изменения.
