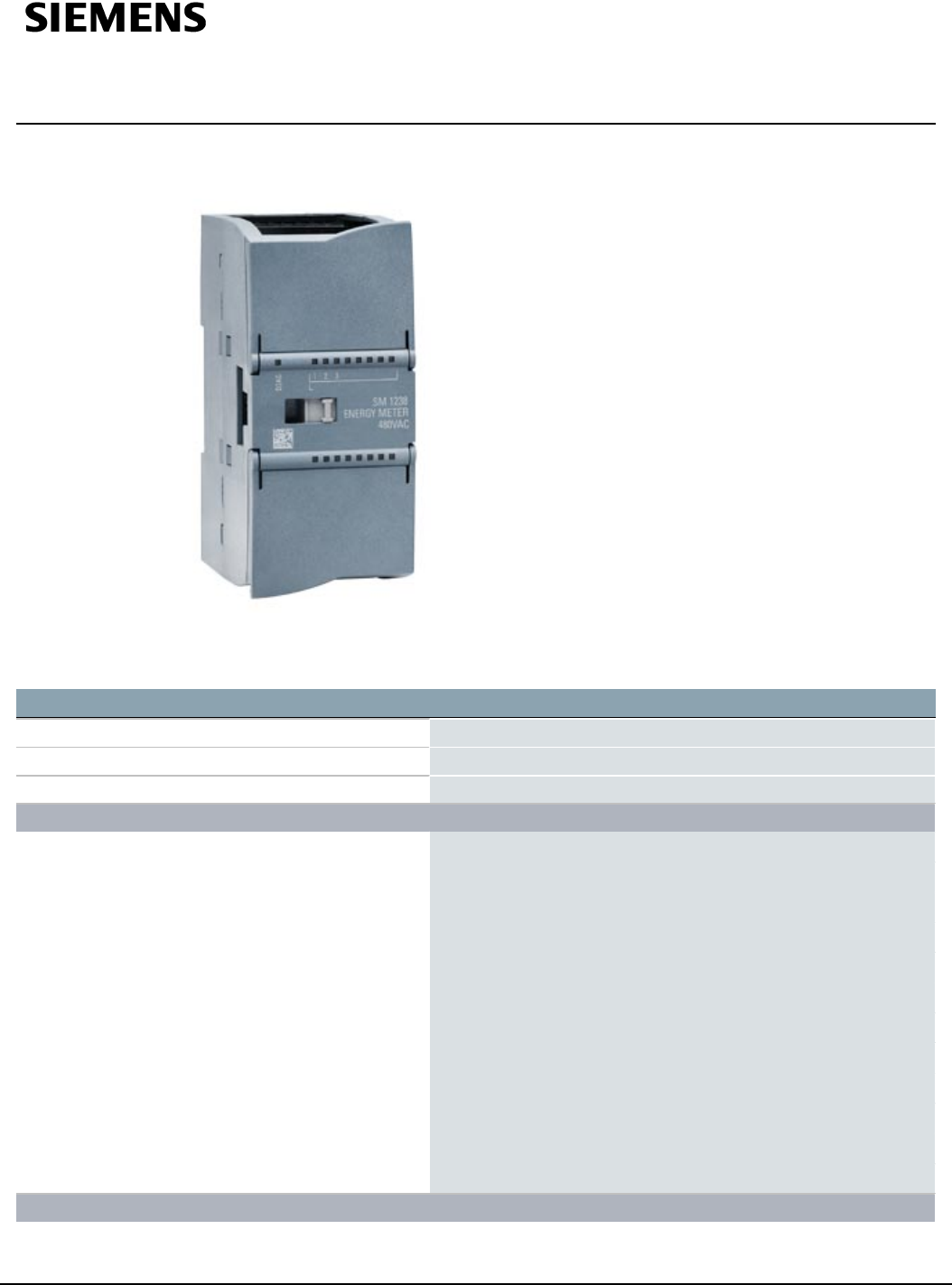

Hoja de datos 6ES7238-5XA32-0XB0

SIMATIC S7-1200, módulo de entradas analógicas, SM 1238 Energy

Meter 480 V AC, Módulo de medición de energía para adquirir datos

en redes monofásicas y trifásicas (TN, TT) hasta 480 V AC; rango de

intensidad: 1A, 5A; medición de tensión, corriente, ángulos de fase,

potencia, valores de energía, frecuencias; diagnóstico por canales

Información general

Designación del tipo de producto SM 1238, AI Energy Meter 480 VAC

Versión funcional del HW FS02 o superior

Versión de firmware V2.0.1

Función del producto

● Medición de tensión

Sí

— con transformador de tensión

Sí

● Medición de intensidad

Sí

— sin transformadores de intensidad

— con transformador de intensidad

Sí

● Medición de energía

Sí

● Medida de frecuencia

Sí

● Medición de la potencia

Sí

● Medición de potencia activa

Sí

● Medición de potencia reactiva

Sí

● Datos de I&M

Sí; I&M 0

● Modo isócrono

Ingeniería con

6ES7238-5XA32-0XB0 Sujeto a cambios

Página 1/

Summary of content (5 pages)

PAGE 1
Hoja de datos 6ES7238-5XA32-0XB0 SIMATIC S7-1200, módulo de entradas analógicas, SM 1238 Energy Meter 480 V AC, Módulo de medición de energía para adquirir datos en redes monofásicas y trifásicas (TN, TT) hasta 480 V AC; rango de intensidad: 1A, 5A; medición de tensión, corriente, ángulos de fase, potencia, valores de energía, frecuencias; diagnóstico por canales Información general Designación del tipo de producto SM 1238, AI Energy Meter 480 VAC Versión funcional del HW FS02 o superior Versión de fi
PAGE 2
● STEP 7 TIA Portal configurable/integrado desde versión V13 SP1 Modo de operación ● Medición cíclica Sí ● Medición acíclica Sí ● Acceso acíclico a los valores medidos Sí ● Juegos de valores medidos fijos Sí ● Juegos de valores medidos definibles No CiR – Configuration in RUN Posibilidad de reparametrizar en RUN Sí Calibración posible en RUN Sí Diseño/montaje Posición de montaje Horizontal, vertical Tensión de alimentación Tipo de alimentación de la CPU Tipo de tensión de la alimentación
PAGE 3
● para diagnóstico de módulo Sí; LED DIAG verde/rojo Funciones integradas Funciones de medida ● Procedimiento de medición de la tensión TRMS ● Procedimiento de medición de la intensidad TRMS ● Tipo de adquisición de medidas Sin fisuras ● Forma de la curva de tensión Sinusoidal o deformada ● Búfer de magnitudes medibles Sí ● Longitud de parámetros 74 byte ● Ancho de banda de la adquisición de medidas 2 kHz; Armónicos: 39 / 50 Hz, 32 / 60 Hz Rango de medida — Medida de frecuencia, mín.
PAGE 4
— Resistencia de entrada, rango de medida 0a5A 25 mΩ; en el borne — Supresión de cero Parametrizable: 2 ...
PAGE 5
Pesos Peso (sin embalaje) 165 g Otros Datos para la selección de un transformador de intensidad ● Potencia de carga del transformador x/1A, mín. función de la longitud y sección del cable, consultar el manual del producto ● Potencia de carga del transformador x/5A, mín.
