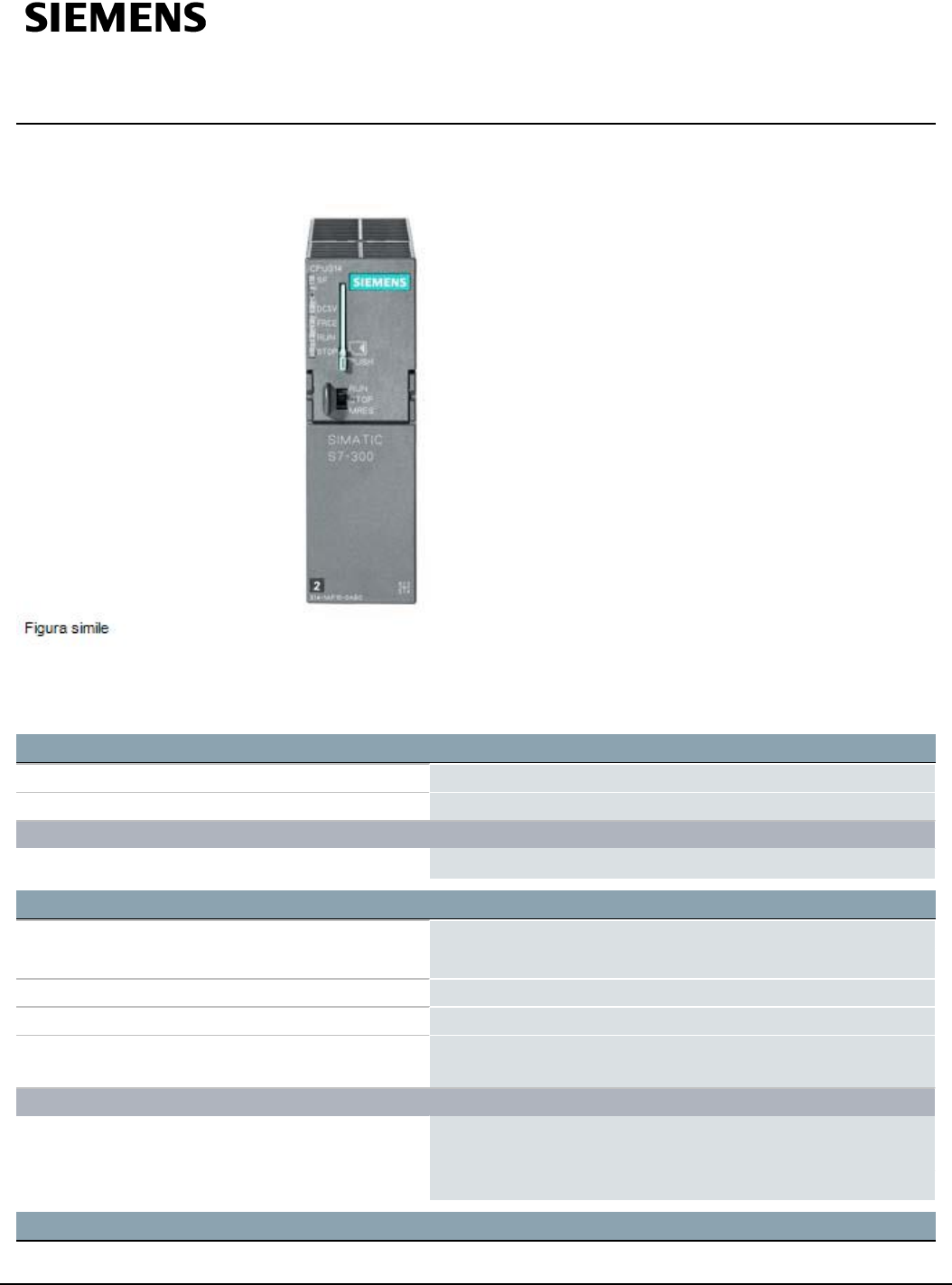

Foglio dati 6ES7314-1AG14-0AB0

SIMATIC S7-300, CPU 314 unità centrale con MPI, alimentazione di

corrente DC 24 V integr., memoria di lavoro 128 kbyte, Micro

Memory Card necessaria

Informazioni generali

Versione hardware 01

Versione del firmware V3.3

Engineering con

● Pacchetto di programmazione

STEP 7 da V5.5 + SP1 o STEP 7 da V5.2 + SP1 con HSP 218

Tensione di alimentazione

Valore nominale (DC)

● DC 24 V

Sì

Campo consentito, limite inferiore (DC) 19,2V

Campo consentito, limite superiore (DC) 28,8V

Protezione esterna dei conduttori di alimentazione

(raccomandazione)

min. 2 A

Tamponamento interruzione di rete e di tensione

● Tempo di tamponamento interruzione di

rete/tensione

5ms

● Velocità di ripetizione, min.

1s

Corrente d'ingresso

6ES7314-1AG14-0AB0 Con riserva di modifiche

Pagina 1/

Summary of content (8 pages)

PAGE 1
Foglio dati 6ES7314-1AG14-0AB0 SIMATIC S7-300, CPU 314 unità centrale con MPI, alimentazione di corrente DC 24 V integr., memoria di lavoro 128 kbyte, Micro Memory Card necessaria Informazioni generali Versione hardware 01 Versione del firmware V3.3 Engineering con ● Pacchetto di programmazione STEP 7 da V5.5 + SP1 o STEP 7 da V5.
PAGE 2
Corrente assorbita (valore nominale) 650 mA Corrente assorbita (nel funzionamento a vuoto), tip. 140 mA Corrente d'inserzione, tip. 3,5 A I²t 1 A²·s Potenza dissipata Potenza dissipata, tip. 4W Memoria Memoria di lavoro ● integrata 128 kbyte ● ampliabile No ● Grandezza della memoria ritentiva per blocchi dati ritentivi 64 kbyte Memoria di caricamento ● inseribile (MMC) Sì ● inseribile (MMC), max. 8 Mbyte ● Memorizzazione dei dati su MMC (dopo l'ultima programmazione), min.
PAGE 3
● Numero di OB di allarme orologio 1; OB 10 ● Numero di OB di allarme di ritardo 2; OB 20, 21 ● Numero di OB di allarme a tempo 4; OB 32, 33, 34, 35 ● Numero di OB di allarme di processo 1; OB 40 ● Numero di OB di avvio 1; OB 100 ● Numero di OB di errore asincrono 4; OB 80, 82, 85, 87 ● Numero di OB di errore sincrono 2; OB 121, 122 Profondità di annidamento ● per classe di priorità 16 ● in più all'interno di un OB d'errore 4 Temporizzatori, contatori e loro ritentività Contatori S7 ● Nume
PAGE 4
Merker ● Numero, max. 256 byte ● Ritentività in essere Sì; MB 0 ... MB 255 ● Ritentività preimpostata MB 0 ... MB 15 ● Numero di merker di clock 8; 1 byte di merker Blocchi dati ● Ritentività impostabile Sì; tramite proprietà "Non Retain" del DB ● Ritentività preimpostata Sì Dati locali ● per classe di priorità, max. 32 kbyte; max.
PAGE 5
● Telaio di montaggio, max. 4 ● Unità per telaio di montaggio, max. 8 Ora Orologio ● Orologio hardware (orologio in tempo reale) Sì ● tamponato e sincronizzabile Sì ● Durata tamponamento 6 wk; a 40 °C di temperatura ambiente ● Scostamento giornaliero, max. 10 s; tip.
PAGE 6
con separazione di potenziale No Alimentazione all'interfaccia (DC 15 ... 30 V), max. 200 mA Protocolli ● MPI Sì ● Master PROFIBUS DP No ● Slave PROFIBUS DP No ● Collegamento punto a punto No MPI ● Velocità di trasmissione, max.
PAGE 7
● supportati Sì; tramite CP e FC caricabili Numero di collegamenti ● totale 12 ● utilizzabile per comunicazione PG 11 — riservati per comunicazione PG 1 — impostabili per comunicazione PG, min. 1 — impostabili per comunicazione PG, max. 11 ● utilizzabile per comunicazione OP 11 — riservati per comunicazione OP 1 — impostabili per comunicazione OP, min. 1 — impostabili per comunicazione OP, max.
PAGE 8
● Numero di voci rilevabili in RUN, max. 499 — impostabile Sì; da 10 a 499 — preimpostato 10 Dati relativi al service ● leggibili Sì Condizioni ambientali Temperatura ambiente in esercizio ● min. 0 °C ● max. 60 °C Progettazione Software di progettazione ● STEP 7 Sì; da V5.
