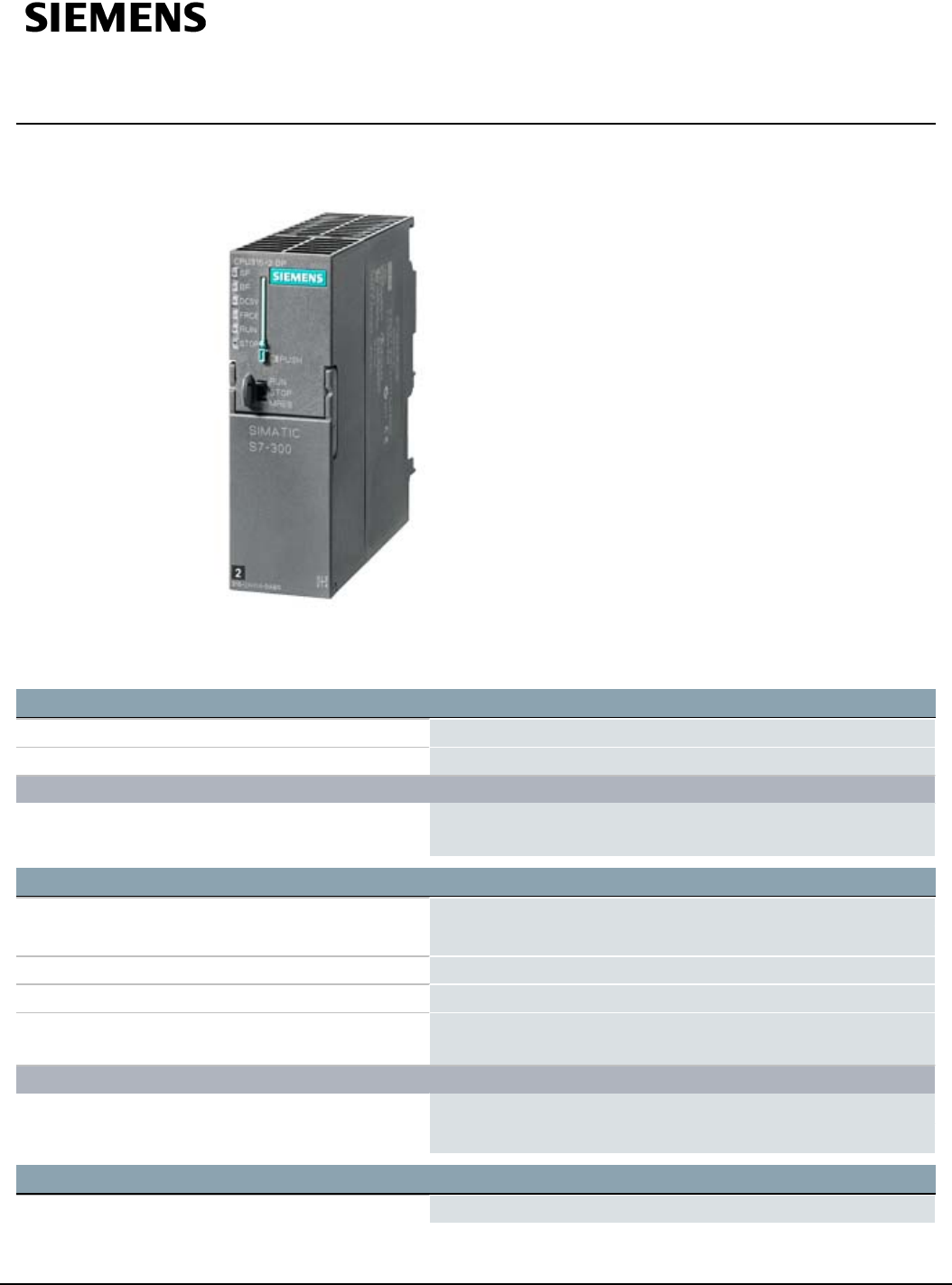

Hoja de datos 6ES7315-2AH14-0AB0

SIMATIC S7-300, CPU 315-2DP Módulo central con MPI

alimentación de DC 24V integrada memoria de trabajo de 256 kbytes

2.ª interfaz maestro/esclavo DP Se necesita Micro Memory Card

Información general

Versión funcional del HW 01

Versión de firmware V3.3

Ingeniería con

● Paquete de programación

STEP 7 V5.5 y superiores + SP1 o STEP 7 V5.2 y superiores +

SP1 con HSP 218

Tensión de alimentación

Valor nominal (DC)

● 24 V DC

Sí

Rango admisible, límite inferior (DC) 19,2V

Rango admisible, límite superior (DC) 28,8V

Protección externa para líneas de alimentación

(recomendación)

mín. 2 A

Puenteo de caídas de red y tensión

● Puenteo de caídas de red/de tensión

5ms

● Tasa de repetición, mín.

1s

Intensidad de entrada

Consumo (valor nominal) 850mA

6ES7315-2AH14-0AB0 Sujeto a cambios

Página 1/
