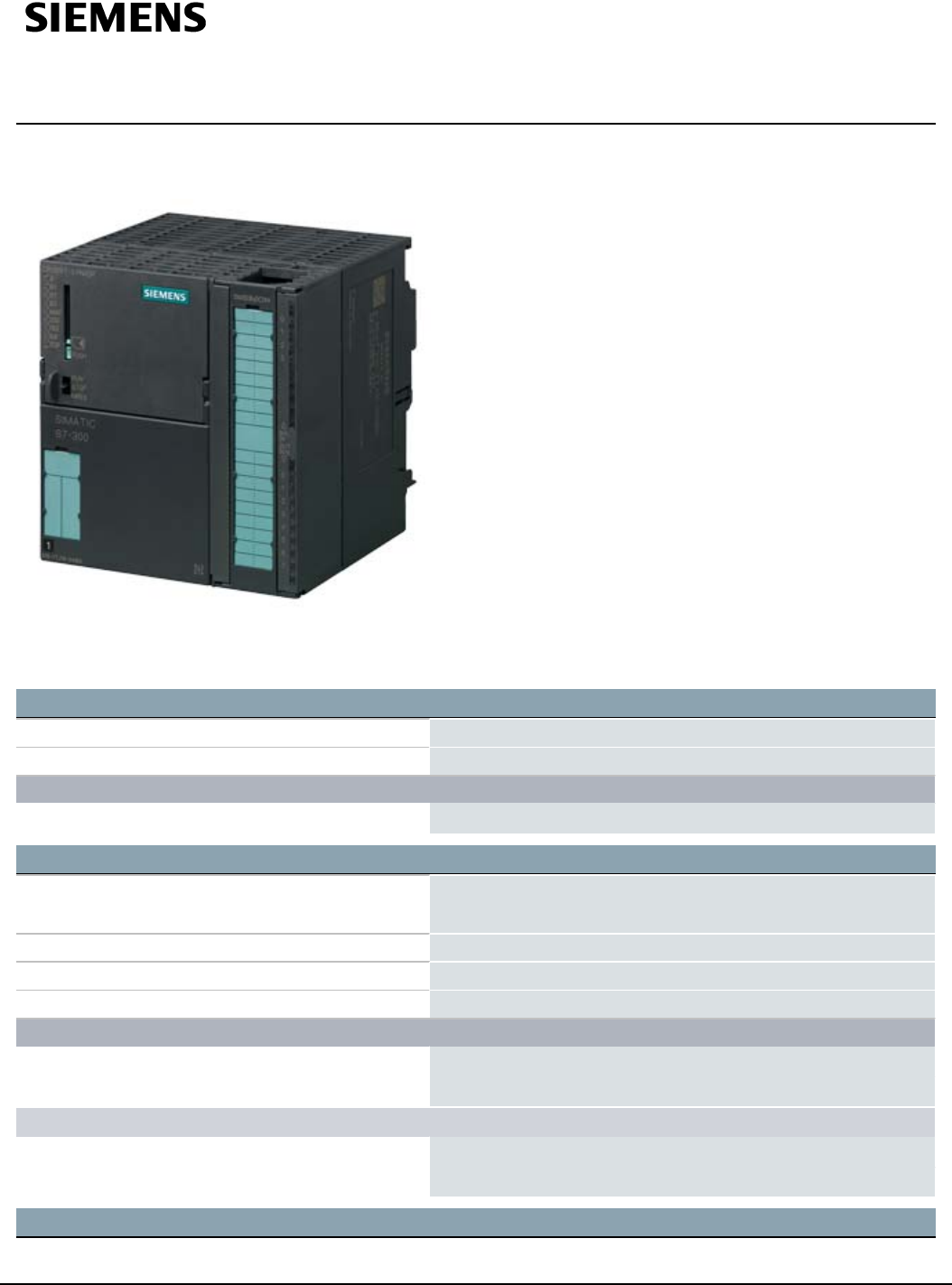

数据页 6ES7315-7TJ10-0AB0 SIMATIC S7-300， CPU 315T-3 PN/DP， 中央处理器针对 SPS 任务 和 工艺任务， 384 KB 工作存储器， 1 个 MPI/DP 12MBit/s 接口， 2个 DP 接口（驱动）, 3个 以太网 PROFINET 接口 带双端口交换机 ， 集成工艺输入输出， 前连接器（1x 40 极）和 微型存储卡最少 8 MB 3 件 一般信息 硬件功能状态 01 固件版本 CPU： V3.2；集成技术 V4.1.5 附带程序包的 ● 工程系统 STEP 7 V5.5 SP2 和选项包 S7-Technology V4.2 SP3 以上版本 电源电压 额定值 (DC) ● DC 24 V 是 允许范围，下限 (DC) 19.2 V 允许范围，上限 (DC) 28.
耗用电流（额定值） 1 050 mA 耗用电流（空载），典型值 230 mA 接通电流，典型值 6.5 A I²t 1 A²·s 功率损失 功率损失，典型值 7.5 W 存储器 工作存储器 ● 集成 384 kbyte ● 可扩展 否 ● 用于剩余数据模块的剩磁存储器大小 128 kbyte 装载存储器 ● 插拔式 (MMC) 是 ● 插拔式 (MMC)，最大值 8 Mbyte ● MMC 上的数据管理（在上一次编程后），最小 值 10 y 缓冲 ● 存在 是; 通过 MMC 担保（免维护） ● 不带电池 是; 程序和数据 CPU-处理时间 对于位运算，典型值 0.05 µs 对于字运算，典型值 0.09 µs 对于定点运算，典型值 0.12 µs 对于浮点运算，典型值 0.
● 延迟报警 OB 数量 2; OB 20, 21 ● 唤醒警告 OB 数量 4; OB 32、33、34、35 ● 过程报警 OB 数量 1; OB 40 ● DPV1 报警 OB 的数量 3; OB 55、56、57 ● 等时模式 Ob 数量 1; OB 61 - 等时模式可用于 DP 或 PROFINET IO（非同时） ● 技术同步警告 OB 数量 1; OB 65 ● 启动 OB 数量 1; OB 100 ● 异步错误 OB 数量 6; OB 80, 82, 83, 85, 86, 87（OB83 只用于 PROFINET IO） ● 同步错误 OB 数量 2; OB 121、122 嵌套深度 ● 每个优先等级 16 ● 错误 OB 中的附加等级 4 计数器、定时器及其剩磁 S7 计数器 ● 数量 256 剩磁 — 可调整 是 — 下限 0 — 上限 255 — 已预设 Z0至Z7 计数范围 — 可调整 是 — 下限 0 — 上限 999 IEC 计数器 ● 存在 是 ● 类型 SFB ● 数量 不限制（只通过 R
● 数量 不限制（只通过 RAM 进行限制） 数据范围及其剩磁 可保留数据范围，全部 所有，最大 128 KB 标记 ● 数量，最大值 2 048 byte ● 存在剩磁 是; MB 0 至 MB 2047 ● 预设剩磁 MB 0 至 MB 15 ● 定时标记数量 8; 1 个标记字节 数据组件 ● 可调整剩磁 是; 在 DB 中不保持特征 ● 预设剩磁 是 本地数据 ● 每个优先等级，最大值 32 768 byte; 每个块最大 2048 字节 地址范围 外设地址范围 ● 输入端 2 048 byte ● 输出端 2 048 byte 分布式 — 输入端 2 048 byte — 输出端 2 048 byte 过程映像 ● 输入端 2 048 byte ● 输出端 2 048 byte ● 输入端，可调整 2 048 byte ● 输出端，可调整 2 048 byte ● 输入端，已预设 128 byte ● 输出端，已预设 128 byte 集成通道的默认地址 — 数字输入端 66 — 数字输出端 66 分量过程映像 ●
— 集中式 64 硬件扩展 扩展支架数量，最大值 0 DP 主站数量 ● 集成 2; 1 个 DP 和 1 个 DP（驱动器） ● 关于 CP 2; 对于 DP 可运行的 FM 和 CP 数量（建议） ● FM 8 ● CP, PtP 8 ● CP，LAN 8 组件载体 ● 组件载体，最大值 1 ● 每个组件载体的组件，最大值 8 时间 时钟 ● 硬件时钟（实时时钟） 是 ● 可缓冲和同步 是 ● 缓冲持续时间 6 wk; 当环境温度为 40 °C 时 ● 每日偏差，最大值 10 s; 典型值：2 s ● 接通电源后时钟的显示 在断开电源后，时钟仍继续运行 ● 缓冲后的时钟显示 在断开电源时，时钟仍正常显示时间。 运行时间计数器 ● 数量 1 ● 数字/数字条 0 ● 值域 0 至 2 的 31 次方小时（在使用 SFC 101 时） ● 间隔尺寸 1h ● 剩余 是; 每次重启时必须重新启动 时间同步 ● 提供支持 是 ● 在 MPI 上，主站 是 ● 在 MPI 上，从站 是 ● 在 DP 上，主站 是 ● 在
可同时控制的输入端数量 水平安装位置 — 最高可达 40 ℃，最大值 4 — 最高可达 60 ℃，最大值 4 垂直安装位置 — 最高可达 40 ℃，最大值 4 输入电压 ● 额定值 (DC) 24 V ● 对于信号“0” -3 至 +5V ● 对于信号“1” +15 至 +30V 输入电流 ● 对于信号“1”，典型值 7 mA 输入延迟（输入电压为额定值时） 用于技术功能 — 从“0”到“1”时，最大值 10 µs; 典型值 — 从“1”到“0”时，最大值 10 µs; 典型值 导线长度 ● 屏蔽，最大值 1 000 m 数字输出 数字输出端数量 ● 其中的快速输出端 8 8 功能 用于技术功能，例如快速的凸轮开关信号。 短路保护 是 ● 响应阈，典型值 1A 感应式关闭电压的限制 48 V 控制数字输入 否 输出端的通断能力 ● 照明负载时的最大值 5W 负载电阻范围 ● 下限 48 Ω ● 上限 4 kΩ 输出电压 ● 对于信号“0”的最大值 3 V; (2L+) ● 对于信号 “1”，最小值 额定电压 -2.
● 用于冗余控制负载 否 开关频率 ● 电阻负载时的最大值 100 Hz ● 电感负载时的最大值 0.2 Hz; 符合 IEC 60947-5-1，DC-13 ● 照明负载时的最大值 100 Hz 输出端的总电流（每组） 水平安装位置 — 最高可达 40 ℃，最大值 4A — 最高可达 60 ℃，最大值 3A 所有其他安装位置 — 最高可达 40 ℃，最大值 4A 集成的快速凸轮 ● 开关精度 (+/-) 70 μs 导线长度 ● 屏蔽，最大值 1 000 m 模拟输入 模拟输入端数量 0 模拟输出 模拟输出端数量 0 传感器 可连接传感器 ● 双线传感器 否 工业以太网接口数量 1 PROFINET 接口数量 1 RS 485 接口数量 2 RS 422 接口数量 0 接口 1.
— PG/OP 通讯 是 — 路由 是 — 全球数据通讯 是 — S7 基础通讯 是 — S7 通讯 是 — S7 通讯，作为客户机 否; 但是关于 CP 和可装载 FB — S7 通讯，作为服务器 是 PROFIBUS DP 主站 ● 传输速率，最大值 12 Mbit/s ● DP 从站数量，最大值 124 服务 — PG/OP 通讯 是 — 路由 是 — 全球数据通讯 否 — S7 基础通讯 是; 仅智能块 — S7 通讯 是 — S7 通讯，作为客户机 否 — S7 通讯，作为服务器 是 — 等距离 是 — 等时模式 是; OB 61 等时模式仅可选择在 PROFIBUS DP 或 PROFINET IO 中运行 — SYNC/FREEZE 是 — 激活/禁用 DP 从站 是 — 可同时激活/取消的 DP 从站数量，最大值 8 — 直接数据交换（横向连接） 是; 作为用户 — DPV1 是 地址范围 — 输入端，最大值 2 kbyte — 输出端，最大值 2 kbyte 每个 DP 从站的有效数据 — 输
— S7 基础通讯 否 — S7 通讯 是 — S7 通讯，作为客户机 否 — S7 通讯，作为服务器 是; 只有单侧是已组态的连接 — 直接数据交换（横向连接） 是 — DPV1 否 传输存储器 — 输入端 244 byte — 输出端 244 byte 2.
● 传输速率，最大值 12 Mbit/s 3.
— 激活/取消 IO 设备 是 — 可同时激活/取消的 IO 设备数量，最大值 8 — 运行中更换的 IO 设备 (Partner-Ports)，支 持 是 — 每台工具的 IO 设备数量，最大值 8 — 无可移动存储介质的仪器交换 是 — 发送周期 250 µs, 500 µs, 1 ms, 2 ms, 4 ms — 更新时间 250µs 至 512ms（取决于运行模式，详细信息请参阅设备手册“S7300CPU31xC和CPU 31x，技术数据”） 地址范围 — 输入端，最大值 2 kbyte — 输出端，最大值 2 kbyte — 有效数据一致性，最大值 1 024 byte PROFINET IO 设备 服务 — PG/OP 通讯 是 — 路由 是 — S7 通讯 是; 附带可装载 FB，最多可组态连接：14，最大实例数量 32 — 等时模式 否 — 开放式 IE 通讯 是; 通过 TCP/IP，ISO on TCP，UDP — IRT 是 — PROFIenergy 是; 配备 SFB 73 / 74，可用于针对 I 设备的可载入式 P
— 各端口的多个无源连接，提供支持 ● ISO-on-TCP (RFC1006) 是 是; 通过集成 PROFINET 接口和可装载 FB — 连接数量，最大值 8 — 数据长度，最大值 32 768 byte ● UDP 是; 通过集成 PROFINET 接口和可装载 FB — 连接数量，最大值 8 — 数据长度，最大值 1 472 byte 网络服务器 ● 提供支持 是 ● 用户定义的网页 是 ● HTTP 客户端数量 5 等时模式 节拍同步运行（应用程序至端口同步） 是; 通过 PROFIBUS DP 接口或 PROFINET 接口 通讯功能 PG/OP 通讯 是 数据集路由 是 全球数据通讯 ● 提供支持 是 ● GD 圈数量，最大值 8 ● GD 包数量，最大值 8 ● GD 包数量，发送器，最大值 8 ● GD 包数量，接收器，最大值 8 ● GD 包大小，最大值 22 byte ● GD 包大小（一致性），最大值 22 byte S7 基础通讯 ● 提供支持 是 ● 每个任务的有效数据，最大值 76 byte ●
— 可调整用于 PG 通讯，最小值 1 — 可调整用于 PG 通讯，最大值 15 ● 可用于 OP 通讯 15 — 为 OP 通讯预留 1 — 可调整用于 OP 通讯，最小值 1 — 可调整用于 OP 通讯，最大值 15 ● 可应用于 S7 基本通讯 14 — 为 S7 Basis 通讯预留 0 — 可调整用于 S7 Basis 通讯，最小值 0 — 可调整用于 S7 基本通讯，最大值 14 ● 可应用于 S7 通讯 14 — 预留用于 S7 通讯 0 — 可调整用于 S7 通讯，最小值 0 — 可调整的 S7 通讯，最大值 14 ● 实例总量，最大值 32 ● 可用于路由 X1 作为 MPI：最大 10；X1 作为 DP 主站：最大 24；X1 作为 DP从站（激活）： 最大 14；X2 作为 PROFINET：最大 24 S7 消息功能 消息功能的可注册站点数量，最大值 16; 取决于对 PG/OP 和 S7 基本通讯的组态连接 过程诊断消息 是 同时间活动的报警 S 组件，最大值 300 调试功能测试 组件状态 是; 最多同时
— 可调整 是; 10 至 499 — 已预设 10 维修数据 ● 可读 是 报警/诊断/状态信息 报警 否 诊断功能 否 诊断显示 LED ● 数字输入状态显示（绿色） 是 ● 数字输出状态显示（绿色） 是 电位隔离 数字输入电位隔离 ● 在通道和背板总线之间 是 数字输出电位隔离 ● 在通道和背板总线之间 是 绝缘 绝缘测试，使用 DC 500 V 环境要求 运行中的环境温度 ● 最小值 0 °C ● 最大值 60 °C 组态 组态软件 ● STEP 7 是; STEP 7 V5.5 SP2 和选项包 S7-Technology V4.
● 模块加密 是; 配备 S7-Block Privacy 尺寸 宽度 120 mm 高度 125 mm 深度 130 mm 重量 重量，约 640 g 上一次修改： 2019/9/16 6ES7315-7TJ10-0AB0 起始页 15/15 2019/9/17 保留变更权利 © Copyright Siemens
