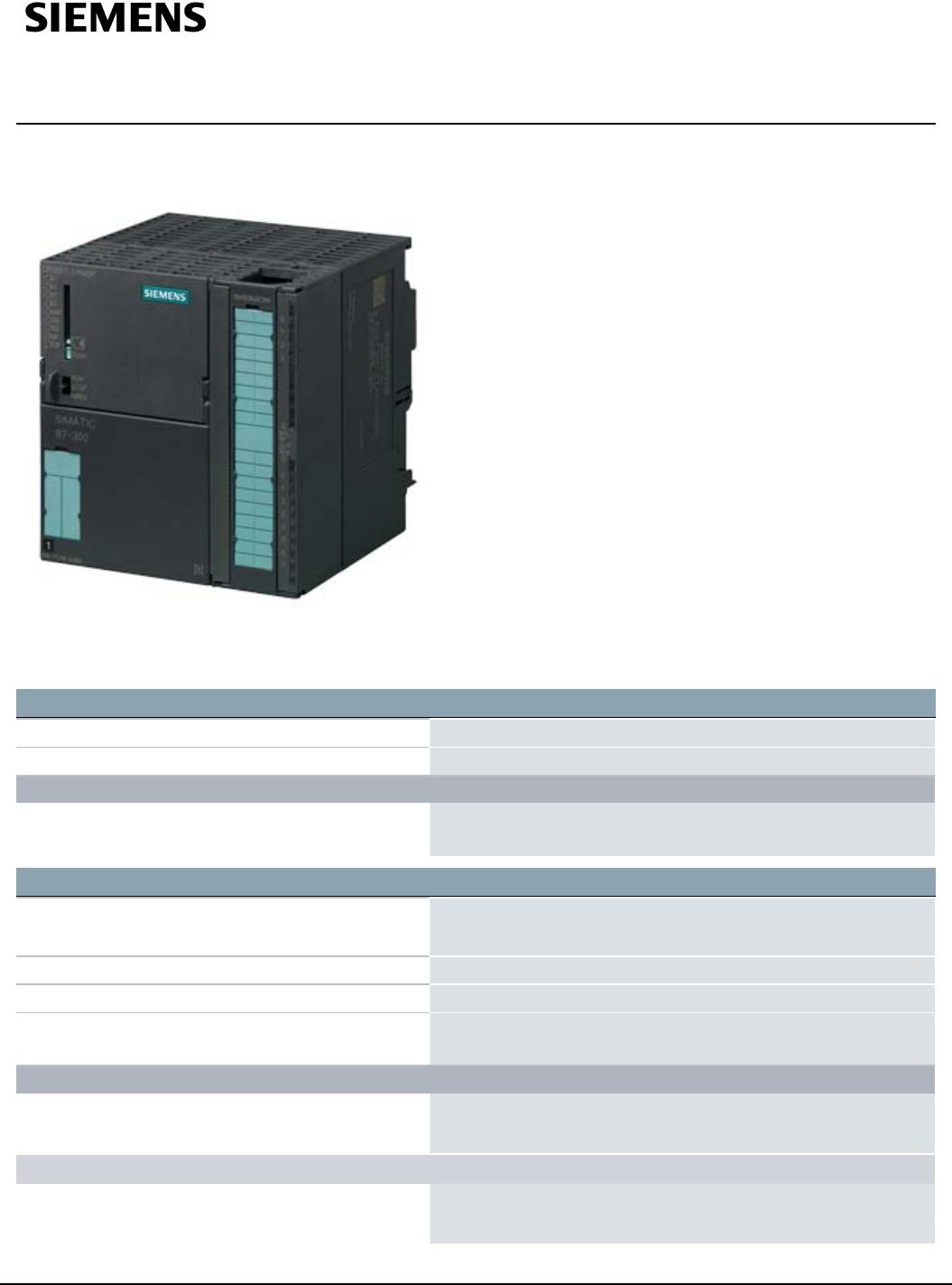

Hoja de datos 6ES7315-7TJ10-0AB0 SIMATIC S7-300, CPU 315T-3 PN/DP, Módulo central para tareas de PLC y tareas tecnológicas, memoria de trabajo de 384 kbytes, 1.ª interfaz MPI/DP 12 Mbits/s, 2.ª interfaz DP (Drive), 3.ª interfaz Ethernet PROFINET con switch de 2 puertos, E/S integradas para tecnología, conector frontal (1 x 40 polos) y Micro Memory Card de 8 MB mín. necesario Información general Versión funcional del HW 01 Versión de firmware CPU: V3.2; funciones tecnológicas integradas V4.1.
Intensidad de entrada Consumo (valor nominal) 1 050 mA Consumo (en marcha en vacío), típ. 230 mA Intensidad de cierre, típ. 6,5 A I²t 1 A²·s Pérdidas Pérdidas, típ. 7,5 W Memoria Memoria de trabajo ● integrada 384 kbyte ● ampliable No ● Tamaño de la memoria no volátil para bloques de datos remanentes 128 kbyte Memoria de carga ● enchufable (MMC) Sí ● enchufable (MMC), máx. 8 Mbyte ● Conservación de datos en MMC (tras última programación), mín.
● Nº de OBs de ciclo libre 1; OB 1 ● Nº de OBs de alarma horaria 1; OB 10 ● Nº de OBs de alarma de retardo 2; OB 20, 21 ● Nº de OBs de alarma cíclica 4; OB 32, 33, 34, 35 ● Nº de OBs de alarma de proceso 1; OB 40 ● Nº de OBs de alarmas DPV1 3; OB 55, 56, 57 ● Nº de OBs de modo isócrono 1; OB 61 - Modo isócrono sobre DP o sobre PROFINET IO posible (no simultáneamente) ● Nº de OBs de alarmas de sincronismo tecnológicas 1; OB 65 ● Nº de OBs de arranque 1; OB 100 ● Nº de OBs de errores asíncro
— Límite superior 9 990 s Temporizadores IEC ● existente Sí ● Clase SFB ● Cantidad ilimitado (limitado sólo por la memoria de trabajo) Áreas de datos y su remanencia Total de área de datos remanente Todos, máx. 128 kbytes Marcas ● Número, máx.
— de las cuales centralizadas 256 Canales analógicos ● Entradas — de las cuales centralizadas ● Salidas — de las cuales centralizadas 1 024 64 1 024 64 Configuración del hardware Número de aparatos de ampliación, máx. 0 Nº de maestros DP ● integrada 2; 1 DP y 1 DP(Drive) ● vía CP 2; para DP Nº de FM y CP utilizables (recomendación) ● FM 8 ● CP PaP 8 ● CP, LAN 8 Bastidores ● Bastidores, máx. 1 ● Módulos por bastidor, máx.
● por Ethernet vía NTP Sí; Como cliente Entradas digitales Nº de entradas digitales 4 ● De ellas, entradas usable para funciones tecnológicas 4 Característica de entrada según IEC 61131, tipo 1 Sí Número de entradas atacables simultáneamente Posición de montaje horizontal — hasta 40 °C, máx. 4 — hasta 60 °C, máx. 4 Posición de montaje vertical — hasta 40 °C, máx.
● para señal "1" valor nominal 0,5 A ● para señal "1" rango admisible para 0 a 60 °C, mín. 5 mA ● para señal "1" rango admisible para 0 a 60 °C, máx. 0,6 A ● para señal "0" intensidad residual, máx. 0,3 mA Conexión en paralelo de dos salidas ● para aumentar la potencia No ● para control redundante de una carga No Frecuencia de conmutación ● con carga resistiva, máx. 100 Hz ● con carga inductiva, máx. 0,2 Hz; según IEC 60947-5-1, DC-13 ● con carga tipo lámpara, máx.
● MPI Sí ● Maestro PROFIBUS DP Sí ● Esclavo PROFIBUS DP Sí ● Acoplamiento punto a punto No MPI ● Velocidad de transferencia, máx. 12 Mbit/s Servicios — Comunicación PG/OP Sí — Enrutado Sí — Comunicación de datos globales Sí — Comunicación S7 básica Sí — Comunicación S7 Sí — Comunicación S7, como cliente No; pero a través de CP y FB cargables — Comunicación S7, como servidor Sí Maestro PROFIBUS DP ● Velocidad de transferencia, máx. 12 Mbit/s ● Nº de esclavos DP, máx.
Esclavo PROFIBUS DP ● Velocidad de transferencia, máx. 12 Mbit/s ● Búsqueda automática de velocidad de transferencia Sí; sólo con interfaz pasiva ● Área de direcciones, máx. 32 ● Datos útiles por área de direcciones, máx.
— SYNC/FREEZE No — Activar/desactivar esclavos DP Sí — DPV1 No Área de direcciones — Entradas, máx. 1 024 byte — Salidas, máx. 1 024 byte Datos útiles por esclavo DP — Entradas, máx. 244 byte — Salidas, máx. 244 byte Esclavo PROFIBUS DP ● Archivo GSD http://support.automation.siemens.com en el área Product Support ● Velocidad de transferencia, máx. 12 Mbit/s 3.
— Comunicación PG/OP Sí — Enrutado Sí — Comunicación S7 Sí; con FB cargables, conexiones configurables máx.: 14, máx. número de instancias: 32 — Modo isócrono Sí; OB 61 Modo isócrono solo posible en PROFIBUS DP o PROFINET IO alternativamente — Comunicación IE abierta Sí; mediante TCP/IP, ISO on TCP, UDP — Shared Device Sí — Arranque priorizado Sí — Número de dispositivos IO con arranque preferente, máx. 32 — Nº de IO Devices que se pueden conectar en total, máx.
— PROFIenergy Sí; Con SFB 73 / 74 preparado para FB estándar PROFIenergy para I-Device — Shared Device Sí — Nº de IO Controller con Shared Device, máx. 2 Memoria de transferencia — Entradas, máx. 1 440 byte; por cada IO Controller con Shared Device — Salidas, máx. 1 440 byte; por cada IO Controller con Shared Device Submódulos — Número, máx. 64 — Datos útiles por submódulo, máx. 1 024 byte Comunicación IE abierta ● Número de conexiones máx.
Comunicación de datos globales ● Soporta Sí ● Nº de círculos GD, máx. 8 ● Nº de paquetes GD, máx. 8 ● Nº de paquetes GD, emisor, máx. 8 ● Nº de paquetes GD, receptor, máx. 8 ● Tamaño de paquetes GD, máx. 22 byte ● Tamaño de paquetes GD (de ellos, coherentes), máx. 22 byte Comunicación S7 básica ● Soporta Sí ● Datos útiles por petición, máx. 76 byte ● Datos útiles por petición (de ellos, coherentes), máx.
● Nº total de instancias, máx. 32 ● usable para enrutado X1 como MPI: máx. 10; X1 como maestro DP: máx. 24; X1 como esclavo DP (activo): máx. 14; X2 como PROFINET: máx. 24 Funciones de aviso S7 Número de estaciones conectables para funciones de aviso, máx. 16; depende de las conexiones configuradas para la comunicación PG/OP y S7 básica Avisos de diagnóstico de proceso Sí Bloques Alarm-S activos simultáneamente, máx.
Aislamiento galvánico módulos de S digitales ● entre los canales y bus de fondo Sí Aislamiento Aislamiento ensayado con 500 V DC Condiciones ambientales Temperatura ambiente en servicio ● mín. 0 °C ● máx. 60 °C Configuración Software de configuración ● STEP 7 Sí; STEP 7 V5.5 SP2 o sup. y paquete opcional S7-Technology V4.
