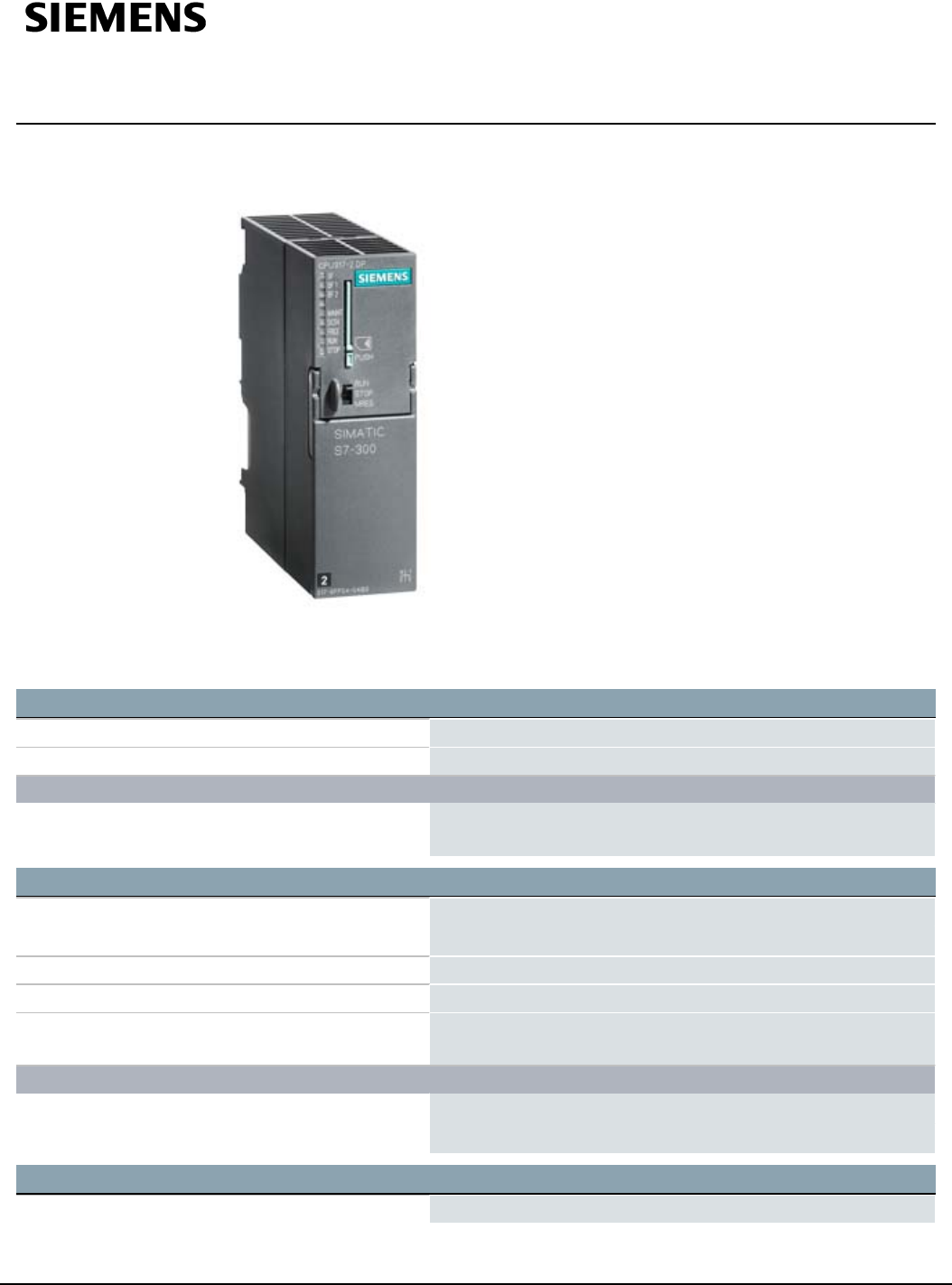

Hoja de datos 6ES7317-2AK14-0AB0

SIMATIC S7-300, CPU 317-2 DP, Módulo central con memoria de

trabajo de 1 MB, 1.ª interfaz MPI/DP 12 Mbits/s, 2.ª interfaz

maestro/esclavo DP, Se necesita Micro Memory Card

Información general

Versión funcional del HW 01

Versión de firmware V3.3

Ingeniería con

● Paquete de programación

STEP 7 V5.5 y superiores + SP1 o STEP 7 V5.2 y superiores +

SP1 con HSP 202

Tensión de alimentación

Valor nominal (DC)

● 24 V DC

Sí

Rango admisible, límite inferior (DC) 19,2V

Rango admisible, límite superior (DC) 28,8V

Protección externa para líneas de alimentación

(recomendación)

mín. 2 A

Puenteo de caídas de red y tensión

● Puenteo de caídas de red/de tensión

5ms

● Tasa de repetición, mín.

1s

Intensidad de entrada

Consumo (valor nominal) 870mA

6ES7317-2AK14-0AB0 Sujeto a cambios

Página 1/

Summary of content (11 pages)

PAGE 1
Hoja de datos 6ES7317-2AK14-0AB0 SIMATIC S7-300, CPU 317-2 DP, Módulo central con memoria de trabajo de 1 MB, 1.ª interfaz MPI/DP 12 Mbits/s, 2.ª interfaz maestro/esclavo DP, Se necesita Micro Memory Card Información general Versión funcional del HW 01 Versión de firmware V3.3 Ingeniería con ● Paquete de programación STEP 7 V5.5 y superiores + SP1 o STEP 7 V5.
PAGE 2
Consumo (en marcha en vacío), típ. 120 mA Intensidad de cierre, típ. 4A I²t 1 A²·s Pérdidas Pérdidas, típ. 4,5 W Memoria Memoria de trabajo ● integrada 1 024 kbyte ● ampliable No ● Tamaño de la memoria no volátil para bloques de datos remanentes 256 kbyte Memoria de carga ● enchufable (MMC) Sí ● enchufable (MMC), máx. 8 Mbyte ● Conservación de datos en MMC (tras última programación), mín.
PAGE 3
● Nº de OBs de alarma de retardo 2; OB 20, 21 ● Nº de OBs de alarma cíclica 4; OB 32, 33, 34, 35 ● Nº de OBs de alarma de proceso 1; OB 40 ● Nº de OBs de alarmas DPV1 3; OB 55, 56, 57 ● Nº de OBs de modo isócrono 1; OB 61 ● Nº de OBs de arranque 1; OB 100 ● Nº de OBs de errores asíncronos 5; OB 80, 82, 85, 86, 87 ● Nº de OBs de errores síncronos 2; OB 121, 122 Profundidad de anidamiento ● por cada prioridad 16 ● adicional, dentro de un OB de error 4 Contadores, temporizadores y su remane
PAGE 4
Total de área de datos remanente Todos, máx. 256 kbytes Marcas ● Número, máx. 4 096 byte ● Remanencia disponible Sí; de MB 0 a MB 4 095 ● Remanencia predeterminada MB 0 a MB 15 ● Nº de marcas de ciclo 8; 1 byte de marcas Bloques de datos ● Remanencia configurable Sí; ajustando apropiadamente la propiedad de volatilidad del DB ● Remanencia predeterminada Sí Datos locales ● por cada prioridad, máx. 32 768 byte; máx.
PAGE 5
● vía CP 4 Nº de FM y CP utilizables (recomendación) ● FM 8 ● CP PaP 8 ● CP, LAN 10 Bastidores ● Bastidores, máx. 4 ● Módulos por bastidor, máx. 8 Hora Reloj ● Reloj de hardware (en tiempo real) Sí ● respaldado y sincronizable Sí ● Duración del respaldo 6 wk; a 40 °C de temperatura ambiente ● Desviación diaria, máx. 10 s; típ.
PAGE 6
Interfaces Nº de interfaces Industrial Ethernet 0 Nº de interfaces PROFINET 0 Nº de interfaces RS 485 2; MPI/PROFIBUS DP combinado y PROFIBUS DP Nº de interfaces RS 422 0 1. Interfaz Tipo de interfaz Interfaz RS485 integrada Norma física RS 485 con aislamiento galvánico Sí Alimentación en interfaz (15 a 30 V DC), máx.
PAGE 7
— Nº de esclavos DP activables/desactivables simultáneamente, máx. 8 — Comunicación directa de datos (esclavoesclavo) Sí; como suscriptor — DPV1 Sí Área de direcciones — Entradas, máx. 8 kbyte — Salidas, máx. 8 kbyte Datos útiles por esclavo DP — Entradas, máx. 244 byte — Salidas, máx. 244 byte Esclavo PROFIBUS DP ● Velocidad de transferencia, máx. 12 Mbit/s ● Búsqueda automática de velocidad de transferencia Sí; sólo con interfaz pasiva ● Área de direcciones, máx.
PAGE 8
● Acoplamiento punto a punto No Maestro PROFIBUS DP ● Velocidad de transferencia, máx. 12 Mbit/s ● Nº de esclavos DP, máx.
PAGE 9
— Comunicación S7, como cliente No; pero a través de CP y FB cargables — Comunicación S7, como servidor Sí — Comunicación directa de datos (esclavoesclavo) Sí — DPV1 No Memoria de transferencia — Entradas 244 byte — Salidas 244 byte Funciones de comunicación Comunicación PG/OP Sí Enrutado de registros Sí Comunicación de datos globales ● Soporta Sí ● Nº de círculos GD, máx. 8 ● Nº de paquetes GD, máx. 8 ● Nº de paquetes GD, emisor, máx. 8 ● Nº de paquetes GD, receptor, máx.
PAGE 10
— configurables para comunicación OP, máx. ● usable para comunicación básica S7 31 30 — reservadas para comunicación básica S7 0 — configurables para comunicación básica S7, mín. 0 — configurables para comunicación básica S7, máx. 30 ● usable para enrutado X1 como MPI máx. 10; X1 como maestro DP máx. 24; X1 como esclavo DP (activo) máx. 14; X2 como maestro DP máx. 24; X2 como esclavo DP (activo) máx. 14 Funciones de aviso S7 Número de estaciones conectables para funciones de aviso, máx.
PAGE 11
● máx. 60 °C Configuración Software de configuración ● STEP 7 Sí; STEP 7 V5.5 + SP1 y superiores o STEP 7 V5.
