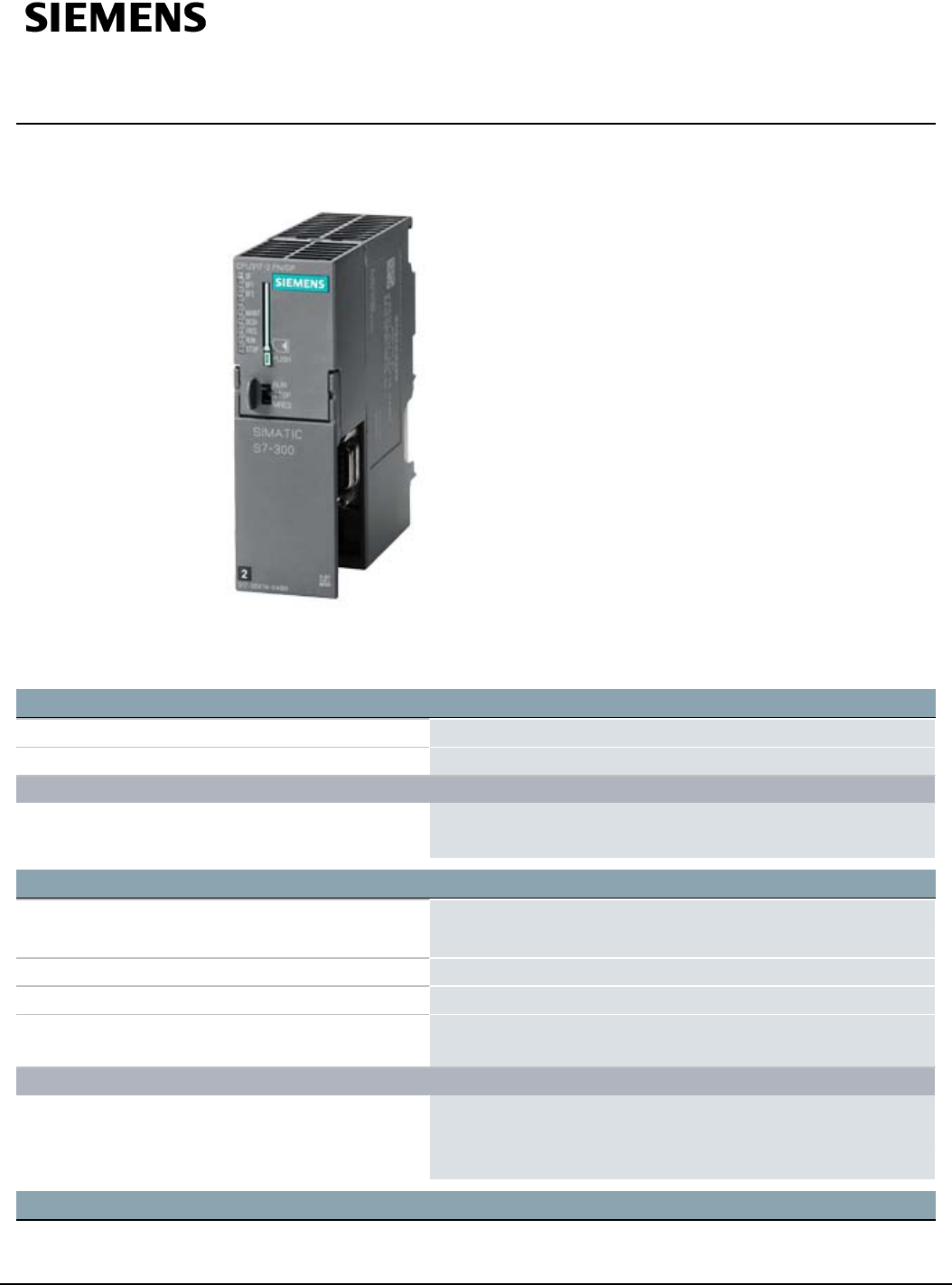

Лист тех. данных 6ES7317-2EK14-0AB0

SIMATIC S7-300 CPU 317-2 PN/DP, Central processing unit with 1

MB work memory, 1st interface MPI/DP 12 Mbit/s, 2nd interface

Ethernet PROFINET, with 2-port switch, Micro Memory Card required

Общая информация

Функциональный стандарт HW 01

Версия микропрограммного обеспечения V3.2

Инженерное обеспечение с помощью

● пакета программного обеспечения для

программирования

не ниже STEP 7 V5.5

Напряжение питания

Номинальное значение (пост. ток)

● 24 В пост. тока

Да

Допустимый диапазон, нижний предел (пост. ток) 20,4V

Допустимый диапазон, верхний предел (пост. ток) 28,8V

Внешняя защита предохранителями для

питающих линий (рекомендуется)

мин. 2 A

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого

питания и отключении напряжения

5ms

● Мин. частота повторения импульсов

1s

Входной ток

6ES7317-2EK14-0AB0 Возможны изменения.

Лист 1/

Summary of content (15 pages)

PAGE 1
Лист тех. данных 6ES7317-2EK14-0AB0 SIMATIC S7-300 CPU 317-2 PN/DP, Central processing unit with 1 MB work memory, 1st interface MPI/DP 12 Mbit/s, 2nd interface Ethernet PROFINET, with 2-port switch, Micro Memory Card required Общая информация Функциональный стандарт HW 01 Версия микропрограммного обеспечения V3.2 Инженерное обеспечение с помощью ● пакета программного обеспечения для программирования не ниже STEP 7 V5.5 Напряжение питания Номинальное значение (пост. ток) ● 24 В пост.
PAGE 2
Потребление тока (номинальное) 750 mA Потребление тока (в режиме холостого хода), тип. 150 mA Нормальный ток включения 4A I²t 1 A²·s Рассеиваемая мощность Нормальная рассеиваемая мощность 4,65 W Запоминающее устройство Оперативное запоминающее устройство ● встроенный 1 024 kbyte ● расширяемое Нет ● Емкость остаточной памяти для остаточных блоков данных 256 kbyte Память загрузки ● вставная (MMC) Да ● вставная (MMC), макс. 8 Mbyte ● Мин.
PAGE 3
Организационные блоки (OB) ● Макс.
PAGE 4
● Число 512 Остаточность — настраивается Да — нижний предел 0 — верхний предел 511 — предварительно задано без остаточности Временной диапазон — нижний предел 10 ms — верхний предел 9 990 s Таймер IEC ● есть Да ● Вид Системный функциональный блок ● Число неограниченное число (ограничение устанавливается только посредством ОЗУ) Области данных и их остаток остаточная область данных, общая Все, макс. 256 Кбайт Маркер ● Макс.
PAGE 5
● Макс. число частичных образов процесса 1; для PROFINET IO количество полезных данных ограничено 1600 байт Цифровые каналы ● Вводы — в том числе централизованных ● Выводы — в том числе централизованных 65 536 1 024 65 536 1 024 Аналоговые каналы ● Вводы — в том числе централизованных ● Выводы — в том числе централизованных 4 096 256 4 096 256 Конфигурация аппаратного обеспечения Количество расширительных устройств, макс.
PAGE 6
● поддерживается Да ● на MPI, ведущее устройство Да ● на MPI, починенное устройство Да ● на DP, ведущее устройство Да; для подчиненного устройства DP только время подчиненного устройств ● на DP, подчиненное устройство Да ● в AS, ведущее устройство Да ● в AS, подчиненное устройство Да ● на Ethernet по NTP Да; в качестве клиента Цифровые входы Число входов 0 Цифровые выводы Вид выходов 0 Аналоговые вводы Число аналоговых входов 0 Аналоговые выводы Число аналоговых выходов 0 Интерфейсы
PAGE 7
— S7-связь Да — S7-связь, в качестве клиента Нет; но посредством коммуникационного процессора и загружаемого функционального блока — S7-связь, в качестве сервера Да Ведущее устройство PROFIBUS DP ● Макс. скорости передачи данных 12 Mbit/s ● Макс.
PAGE 8
— Маршрутизация Да; только при активном интерфейсе — Глобальная система передачи данных Нет — Базовая S7-связь Нет — S7-связь Да — S7-связь, в качестве клиента Нет — S7-связь, в качестве сервера Да; соединение проектируется только с одной стороны — Прямой обмен данными (поперечная связь) Да — DPV1 Нет Передающий накопитель — Вводы 244 byte — Выводы 244 byte 2.
PAGE 9
Службы — Связь PG/OP Да — Маршрутизация Да — S7-связь Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс. число экземпляров: 32 — Тактовая синхронизация Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO — Открытая связь IE Да; по TCP/IP, ISO на TCP, UDP — IRT Да — Shared Device Да — Пуск согласно приоритету Да — Макс. число устройств ввода-вывода с приоритетным запуском 32 — Макс.
PAGE 10
— Макс. число входов 8 kbyte — Макс. число выходов 8 kbyte — Макс. согласованность полезных данных 1 024 byte Устройство ввода-вывода PROFINET Службы — Связь PG/OP Да — Маршрутизация Да — S7-связь Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс.
PAGE 11
— Макс. размер данных для типа соединения 01H 1 460 byte — Макс. размер данных для типа соединения 11H 32 768 byte — Несколько пассивных соединений на порт, поддерживается Да ● ISO-on-TCP (RFC1006) Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков — Макс. число соединений 16 — Макс. размер данных 32 768 byte ● UDP Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков — Макс. число соединений 16 — Макс.
PAGE 12
● в качестве клиента Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков ● Макс. количество полезных данных на запрос см.
PAGE 13
— Макс. размер данных на подключение 450 byte Переменные HMI по PROFINET (ациклично) — Число запрашиваемых станций для переменных HMI (PN OPC/iMap) 3; 2 x PN OPC/1 x iMap — Актуализация переменных HMI 500 ms — Число переменных HMI 200 — Макс. размер данных всех переменных HMI 2 000 byte Функции PROFIBUS Proxy — поддерживается Да — Число подключенных устройств PROFIBUS 16 — Макс.
PAGE 14
Функции испытания и ввода в эксплуатацию Блок состояния Да; до 2 одновременно Одиночный шаг Да Число контрольных точек 4 Состояние/управление ● Переменные состояние/управления Да ● Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики ● Макс. число переменных 30 — из них переменных состояния, макс. 30 — из них переменных управления, макс. 14 Принудительное исполнение ● Принудительное исполнение Да ● Принудительное исполнение, переменные Входы, выходы ● Макс.
PAGE 15
— SCL Да — CFC Да — GRAPH Да — HiGraph® Да Защита ноу-хау ● Защита программ пользователя/защита паролем Да ● Кодирование блоков Да; с S7-Block Privacy Размеры Ширина 40 mm Высота 125 mm Глубина 130 mm Массы Масса, прибл. 340 g последнее изменение: 12.09.2019 6ES7317-2EK14-0AB0 Лист 15/15 16.09.2019 Возможны изменения.
