Datenblatt 6ES7322-5GH00-0AB0

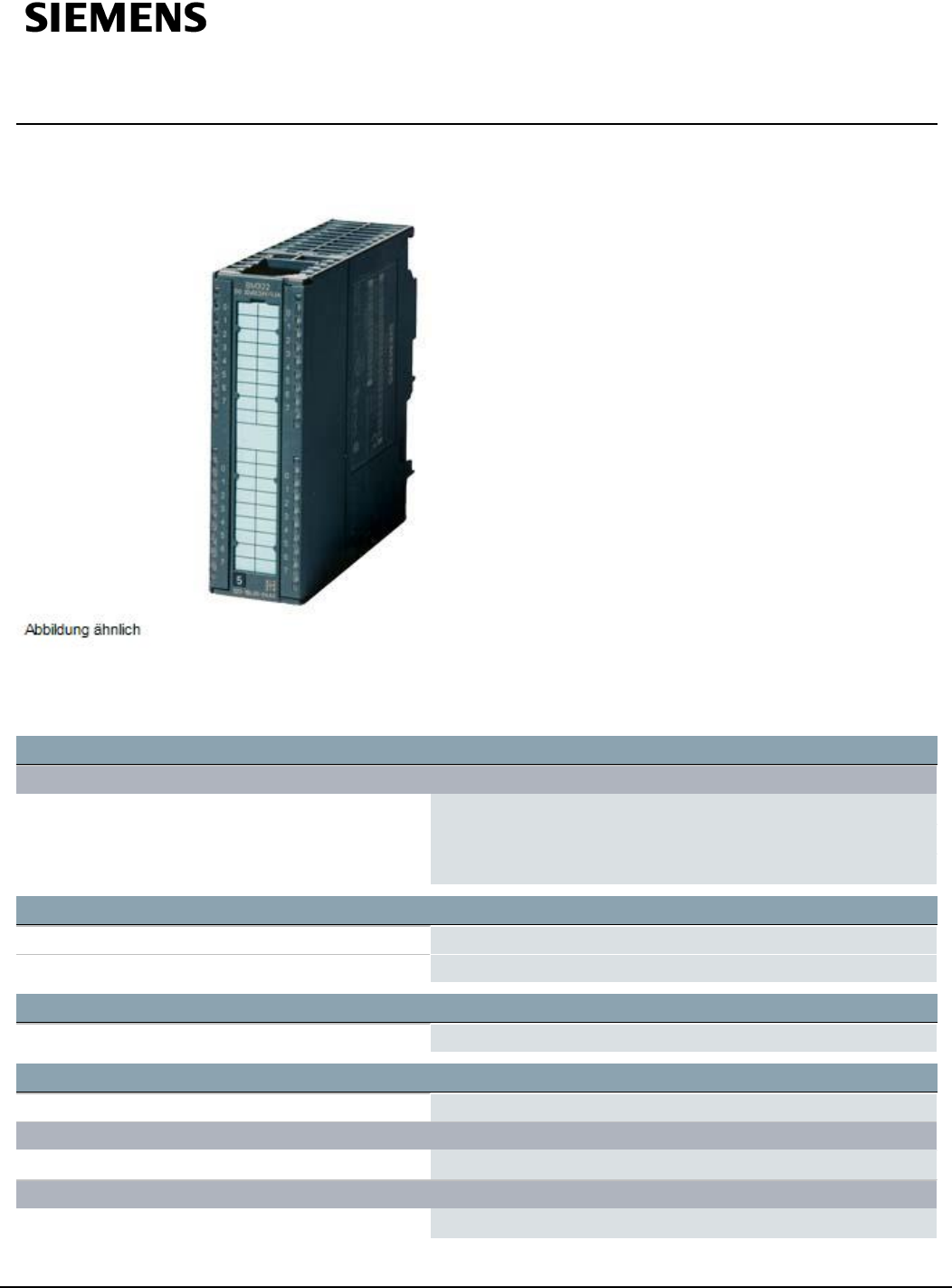

SIMATIC S7-300, Digitalausgabe SM 322, potentialgetrennt, 16 DA

(Solid-State-Relais), AC/DC 24-48V; 0,5A mit Einerwurzelung, 1x 40-

polig

Versorgungsspannung

Lastspannung L+

● Nennwert (DC)

24V; 24 / 48

● zulässiger Bereich, untere Grenze (DC)

20,4V

● zulässiger Bereich, obere Grenze (DC)

57,6V

Eingangsstrom

aus Versorgungsspannung L+, max. 200mA

aus Rückwandbus DC 5 V, max. 100mA

Verlustleistung

Verlustleistung, typ. 2,8W

Digitalausgaben

Anzahl der Ausgänge 16

Schaltvermögen der Ausgänge

● bei Lampenlast, max.

2,5W

Ausgangsspannung

● für Signal "1", min.

L+ (-0,25 V)
