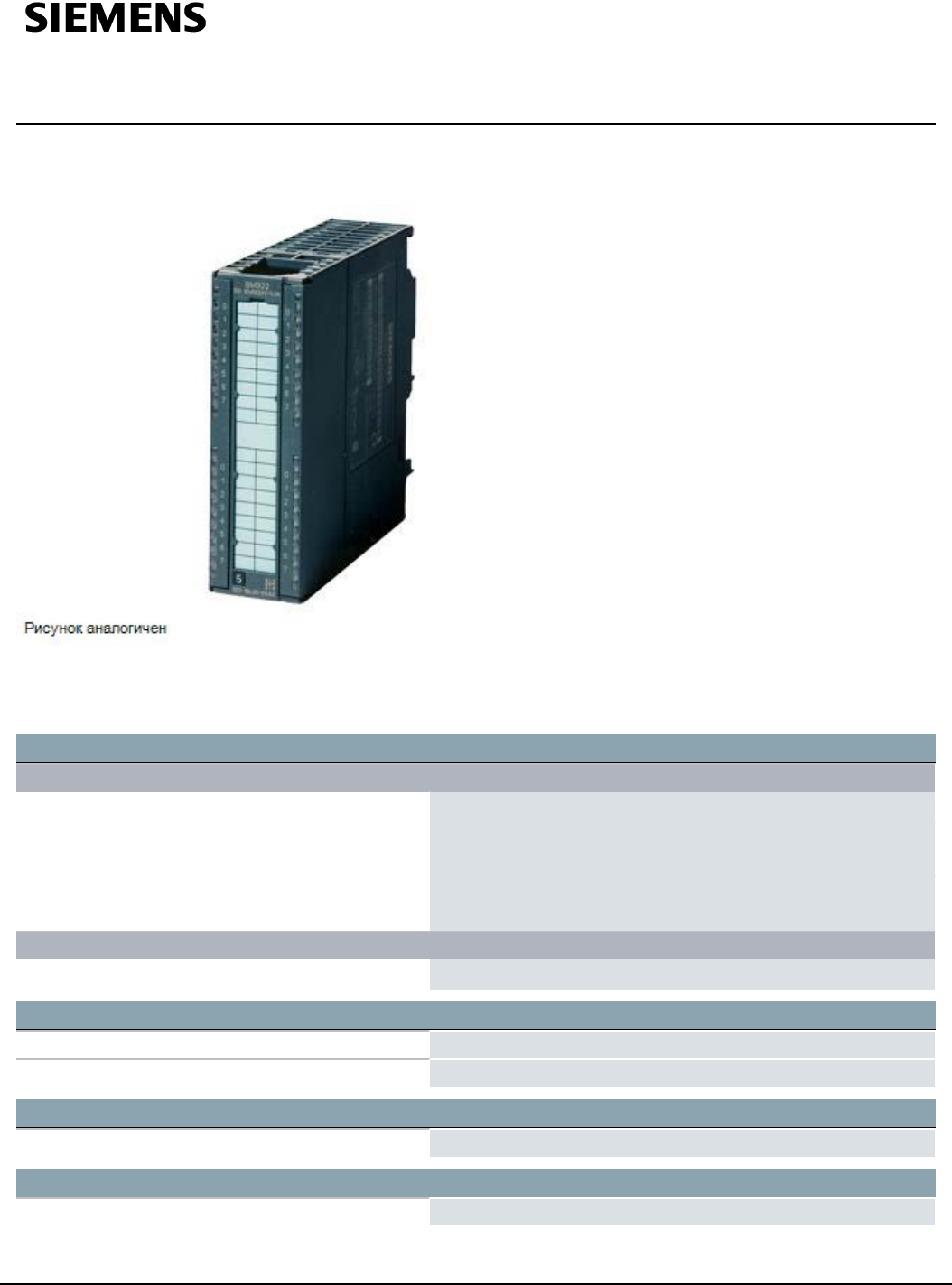

Лист тех. данных 6ES7322-5HF00-0AB0

SIMATIC S7-300, Digital output SM 322, isolated, 8 DO (relay), 1x

40-pole, 24 V DC, 120-230 V AC, 5 A with RC filter overvoltage

protection

Напряжение питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24V

● Допустимый диапазон, нижний предел (пост.

ток)

24V

● Допустимый диапазон, верхний предел

(пост. ток)

120V

Напряжение нагрузки L1

● Номинальное значение (перем. ток)

230V

Входной ток

из источника напряжения питания L+, макс. 160mA

из шины на задней стойке 5 В пост. тока, макс. 100mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность 3,5W

Цифровые выводы

Вид выходов 8; Реле

6ES7322-5HF00-0AB0 Возможны изменения.

Лист 1/

Summary of content (3 pages)

PAGE 1
Лист тех. данных 6ES7322-5HF00-0AB0 SIMATIC S7-300, Digital output SM 322, isolated, 8 DO (relay), 1x 40-pole, 24 V DC, 120-230 V AC, 5 A with RC filter overvoltage protection Напряжение питания Напряжение нагрузки L+ ● Номинальное значение (пост. ток) 24 V ● Допустимый диапазон, нижний предел (пост. ток) 24 V ● Допустимый диапазон, верхний предел (пост. ток) 120 V Напряжение нагрузки L1 ● Номинальное значение (перем. ток) 230 V Входной ток из источника напряжения питания L+, макс.
PAGE 2
Коммутационная способность выходов ● при ламповой нагрузке, макс. 1 500 W; 230 В перем. тока Выходной ток ● для сигнала "1", номинальное значение 5A ● для сигнала "1", минимальный ток нагрузки 10 mA Частота коммутации ● при омической нагрузке, макс. 2 Hz ● при индуктивной нагрузке, макс. 0,5 Hz ● при ламповой нагрузке, макс. 2 Hz ● механическая, макс. 10 Hz Суммарный ток выходов (на узел) горизонтальный настенный монтаж — до 60 ℃, макс. 5A вертикальный настенный монтаж — до 40 °C, макс.
PAGE 3
Размеры Ширина 40 mm Высота 125 mm Глубина 120 mm Массы Масса, прибл. 320 g последнее изменение: 12.09.2019 6ES7322-5HF00-0AB0 Лист 3/3 16.09.2019 Возможны изменения.
